HEIDENHAIN MANUALplus 620, CNC PILOT 640 93
2.5 Units – P
e
rçag
e, ax
e C

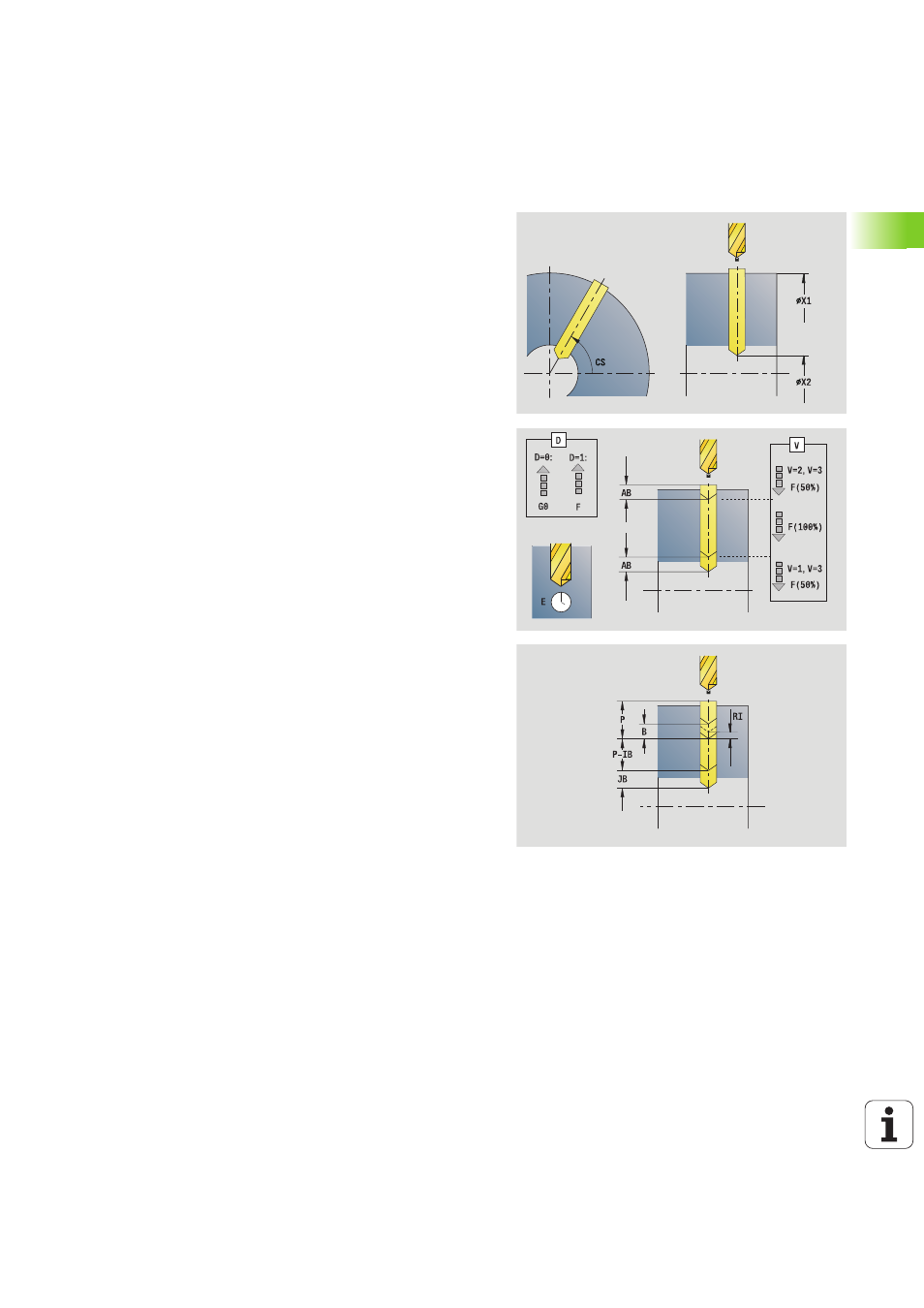

Unit "Trou unique sur l'enveloppe"
L'Unit réalise un perçage sur l'enveloppe.
Nom de l'unit : G74_Perç_Envel_C / cycle : G74 (voir page 334)
Accès à la base de données technologiques :
 Type d'usinage : perçage
 Paramètres variables: F, S
Formulaire cycle
X1
Point de départ du perçage (cote au diamètre)
X2 Point final du perçage (cote au diamètre)
CS Angle de broche
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0: Sans réduction
 1: A la fin du perçage
 2: Au début du perçage
 3: Au début et à la fin du perçage
AB Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
P Profondeur de perçage
IB Réduction de profondeur de passe : valeur de réduction de
la passe après chaque passe
JB Profondeur minimale de perçage : si vous avez introduit
une valeur de réduction, la profondeur de perçage ne sera
réduite que jusqu'à la valeur introduite dans JB.
B Distance de retrait : valeur correspondant à la distance
parcourue par l'outil après avoir atteint chaque profondeur
de perçage
RI Distance de sécurité intérieure. Distance d'approche à
l'intérieur du trou.(par défaut: distance de sécurité SCK)
