HEIDENHAIN MANUALplus 620, CNC PILOT 640 573
7.
4 Remar
ques sur l'usinag
e
Contours intérieurs
TURN PLUS usine des contours intérieurs traversants jusqu'à la
transition du "point le plus bas" à un diamètre plus important. Les
opérations de perçage, d'ébauche et de finition sont assurées jusqu'à
une position limite qui dépend des donnée suivantes :
 la limite d'usinage intérieure
 le porte-à-faux intérieur ULI (paramètre d'usinage Processus)
Il est impératif que la longueur utile de l'outil soit suffisante pour
réaliser l'usinage. Si cela n'est pas le cas, ce paramètre détermine
l'usinage intérieur. Les exemples suivants illustrent ce principe.
Limites pour l'usinage intérieur
 Pré-perçage : SBI limite la procédure de perçage.
 Ebauche : les paramètres SBI ou SU délimitent l'ébauche.
 SU = longueur de base pour l'ébauche (sbl) + porte-à-faux
intérieur (ULI)
 Pour éviter les "anneaux" lors de l'usinage, TURN PLUS conserve
une zone de 5° en amont de la ligne limite d'ébauche.
 Finition : le paramètre sbl délimite la finition.

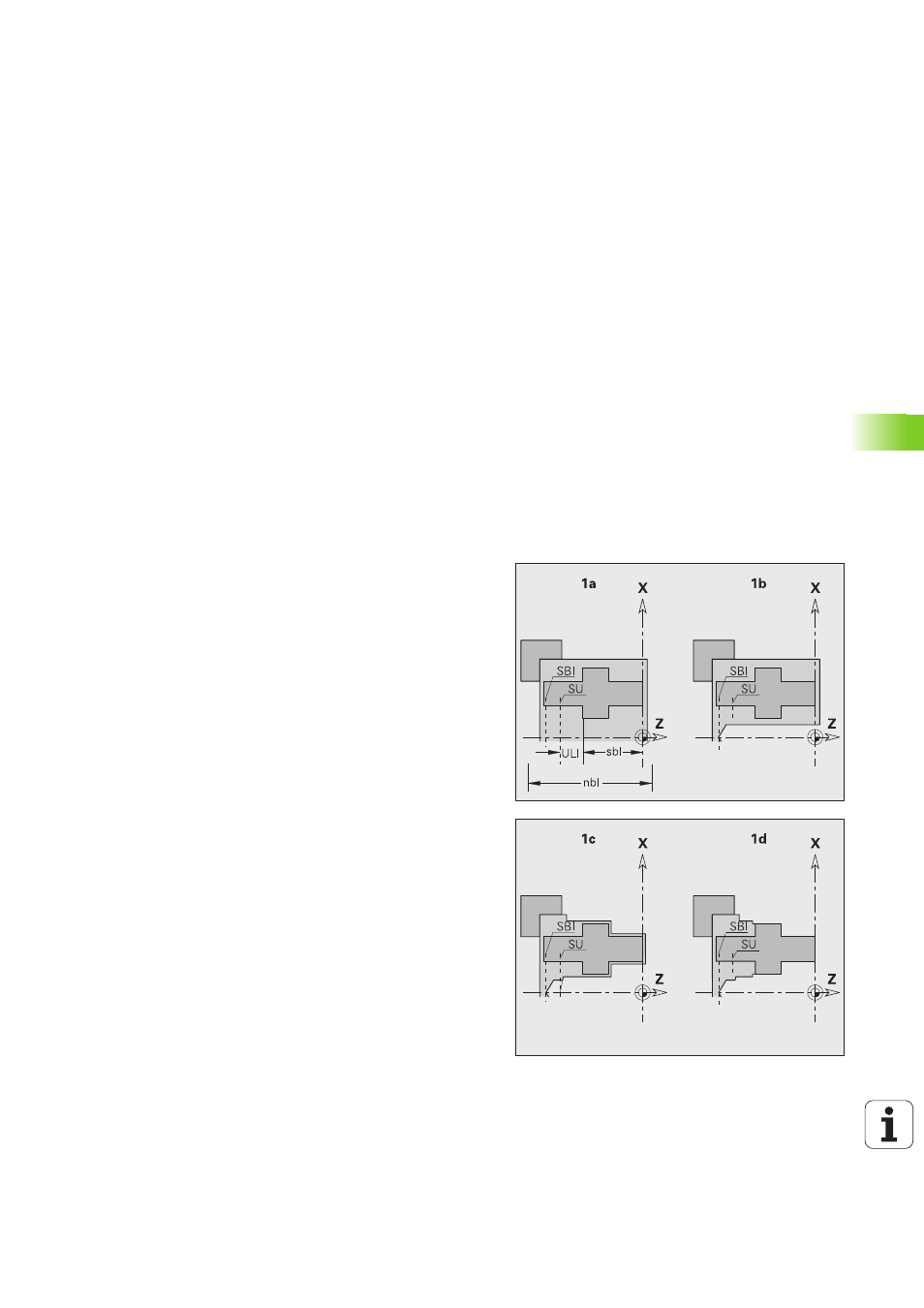

Limite d'ébauche en amont de la limite d'usinage
Exemple 1 : la ligne de délimitation de l'ébauche (SU) est située en
amont de la limite d'usinage intérieure (SBI).
Abréviations
 SBI : limite d'usinage intérieure
 SU : limite d'ébauche (SU = sbl + ULI)
 sbl : longueur de base pour l'ébauche ("point arrière le plus bas" du
contour intérieur)
 ULI : porte-à-faux intérieur (paramètre d'usinage 4)
 nbl : longueur utile de l'outil (paramètre d'outil)
