Arc de cercle de contour G12/G13 Géo

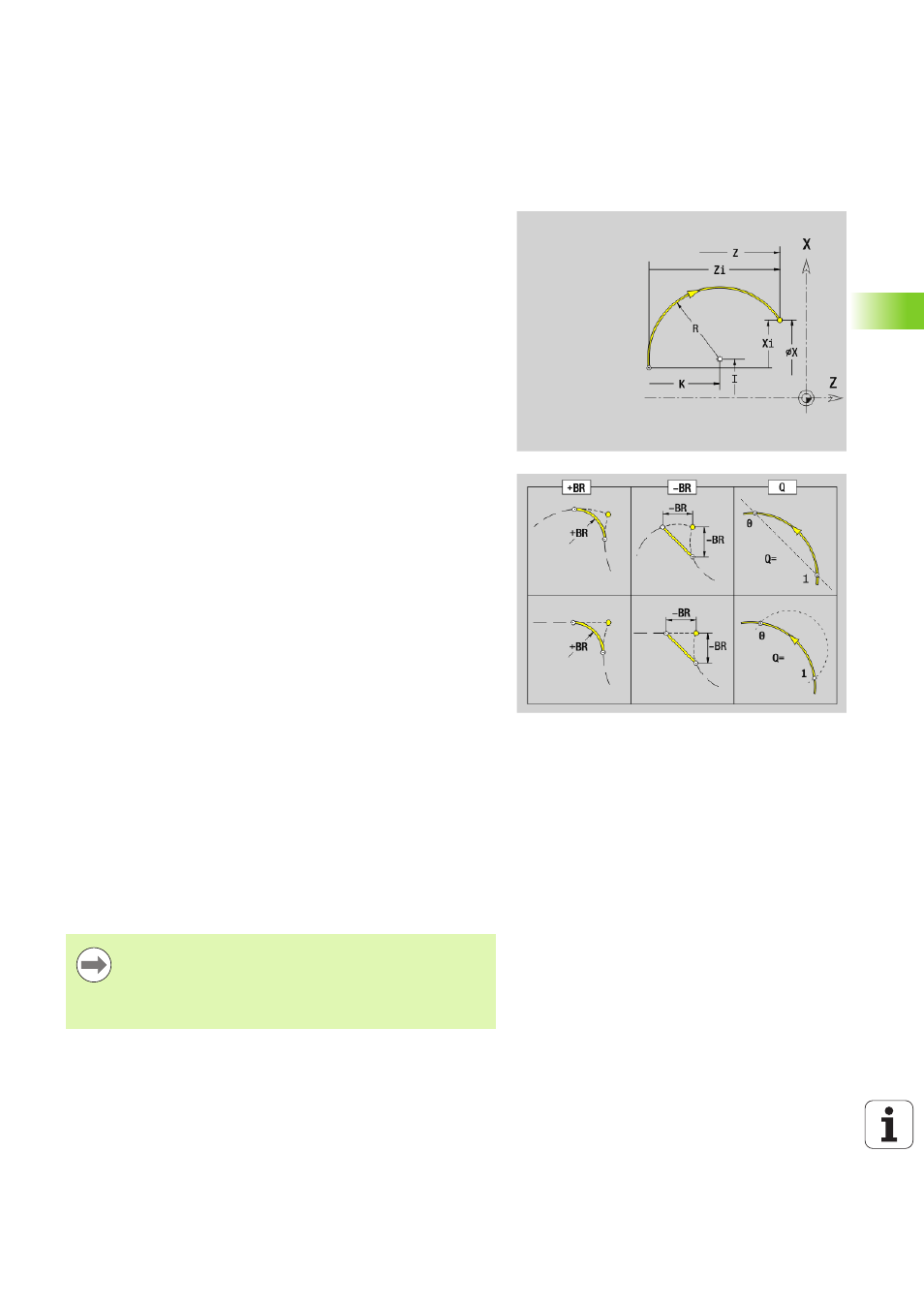

La fonction G12/G13 définit un arc de cercle dans un contour de
tournage avec cotation du centre en absolu. Sens de rotation (voir
figure d'aide):
 G12: Sens horaire
 G13: Sens anti-horaire
Paramètre
X
Point final de l'élément de contour (cote de diamètre)
Z Point final de l'élément de contour
I Centre (cote de rayon)
K Centre
R Rayon
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 aucune donnée : raccordement tangentiel
 BR=0: raccordement non tangentiel
 BR\>0: rayon de l'arrondi
 BR<0: largeur du chanfrein
PZ Point final de l'élément de contour (rayon polaire ; référence :
point zéro pièce)
W Point final de l'élément de contour (angle polaire ; référence :
point zéro pièce)
PM Centre (rayon polaire ; référence : point zéro pièce)
WM Centre (angle polaire ; référence : point zéro pièce)
AR
Angle initial (angle perpendiculaire à l'axe rotatif)
AN Angle final (angle perpendiculaire à l'axe rotatif)
BE, BF, BD, BP et BH (voir "Attributs d'usinage pour les éléments de
forme" à la page 203)
FP
Ne pas usiner cet élément (uniquement nécessaire pour
TURN PLUS).
 0: ne pas usiner l'élément de base (droite)
 1: ne pas usiner l'élément de superposition (p. ex. chanfrein
ou arrondi)
 2: ne pas usiner l'élément de base/de superposition
Programmation
 X, Z : absolu, incrémental, modal ou "?"
 ARi : angle de l'élément précédent
 ANi : angle de l'élément suivant
