586 Axe B
8.1 Pr
incipes de base
8.1 Principes de base
Plan d'usinage incliné
Plan d'usinage incliné

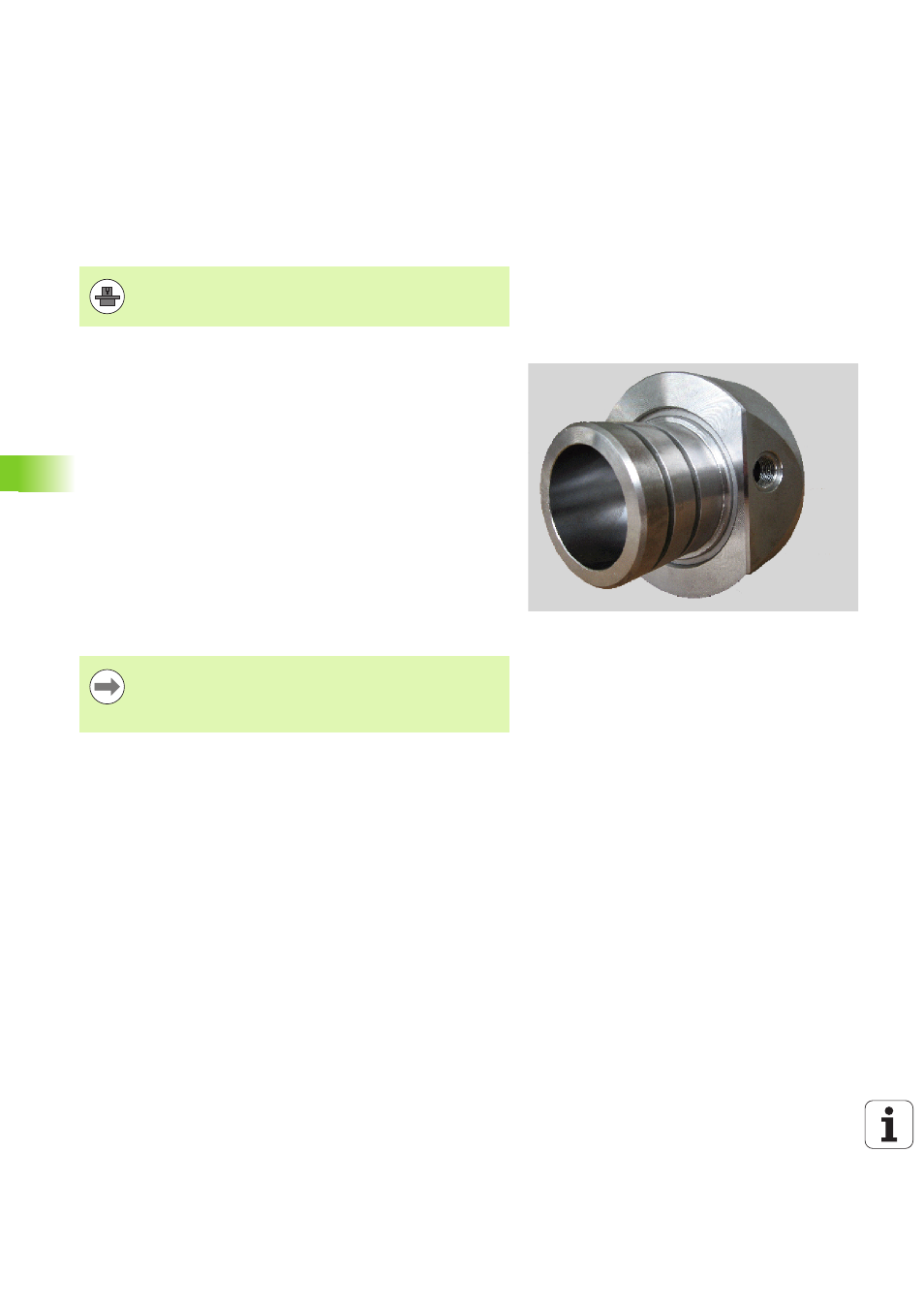

L'axe B permet de réaliser des opérations de perçage et de fraisage
dans un plan incliné dans l'espace. Pour faciliter la programmation, le
système de coordonnées est incliné de manière à ce que les motifs
de perçages et des contours de fraisage puissent être définis dans le
plan YZ. Le perçage ou le fraisage est ensuite réalisé à nouveau dans
le plan incliné (voir "Inclinaison du plan d'usinage G16" à la page 524).
La distinction qui est faite entre la description de contour et l'usinage
du contour s'applique également pour les usinages en plan incliné. Un
suivi de contour ne sera pas réalisé.
Les contours sur plans inclinés sont désignés par l'indicatif de section
ENVELOPPE_Y (voir "Section ENVELOPPE_Y" à la page 52).
La commande gère la création de programmes CN avec l'axe B en DIN
PLUS et smart.Turn.
La simulation graphique affiche l'usinage sur plans inclinés dans la
fenêtre de tournage et la fenêtre de la face frontale ainsi que dans la
"vue latérale (YZ)".
C'est le constructeur de la machine qui détermine
l'étendue des fonctions et le comportement de l'axe B.
Consultez le manuel de la machine !
Si vous utilisez un outil avec un porte-outil coudé, vous
pouvez également utiliser le plan d'usinage incliné sans
axe B. Vous définissez l'angle du porte-outil en tant
qu'angle de décalage RW dans la définition d'outil.
