8.1 Pr
incipes de base
Outils pour l'axe B
La flexibilité d'utilisation des outils constitue u n autre avantage de
l'axe B. En faisant pivoter l'axe B et tourner l'outil, vous obtenez des
positions d'outil permettant de réaliser avec le même outil des
opérations d'usinage longitudinal et transversal ou radial et axial sur la
broche principale et la contre-broche.
Ceci permet de réduire le nombre des outils utilisés et le nombre des
changements d'outils.
Données d'outils : Tous les outils sont décrits dans la base de
données d'outils, avec leurs cotes X, Y et Z et leurs corrections. Ces
cotes se réfèrent à l'angle d'inclinaison B = 0° (position de
référence).
Le paramètre CW, l'angle de position, est également précisé. Pour
les outils non tournants (outils de tournage), ce paramètre définit la
position d'usinage de l'outil.
L'angle d'inclinaison de l'axe B ne fait pas partie des données d'outils.
Cet angle est défini lors de l'appel de l'outil ou de sa mise en œuvre.
Orientation d'outil et affichage de position : Pour les outils de
tournage, la position de la pointe de l'outil est calculée à partir de
l'orientation de la dent.
La commande calcule l'orientation de l'outil de tournage sur la base de
l'angle de réglage et de l'angle de la pointe.

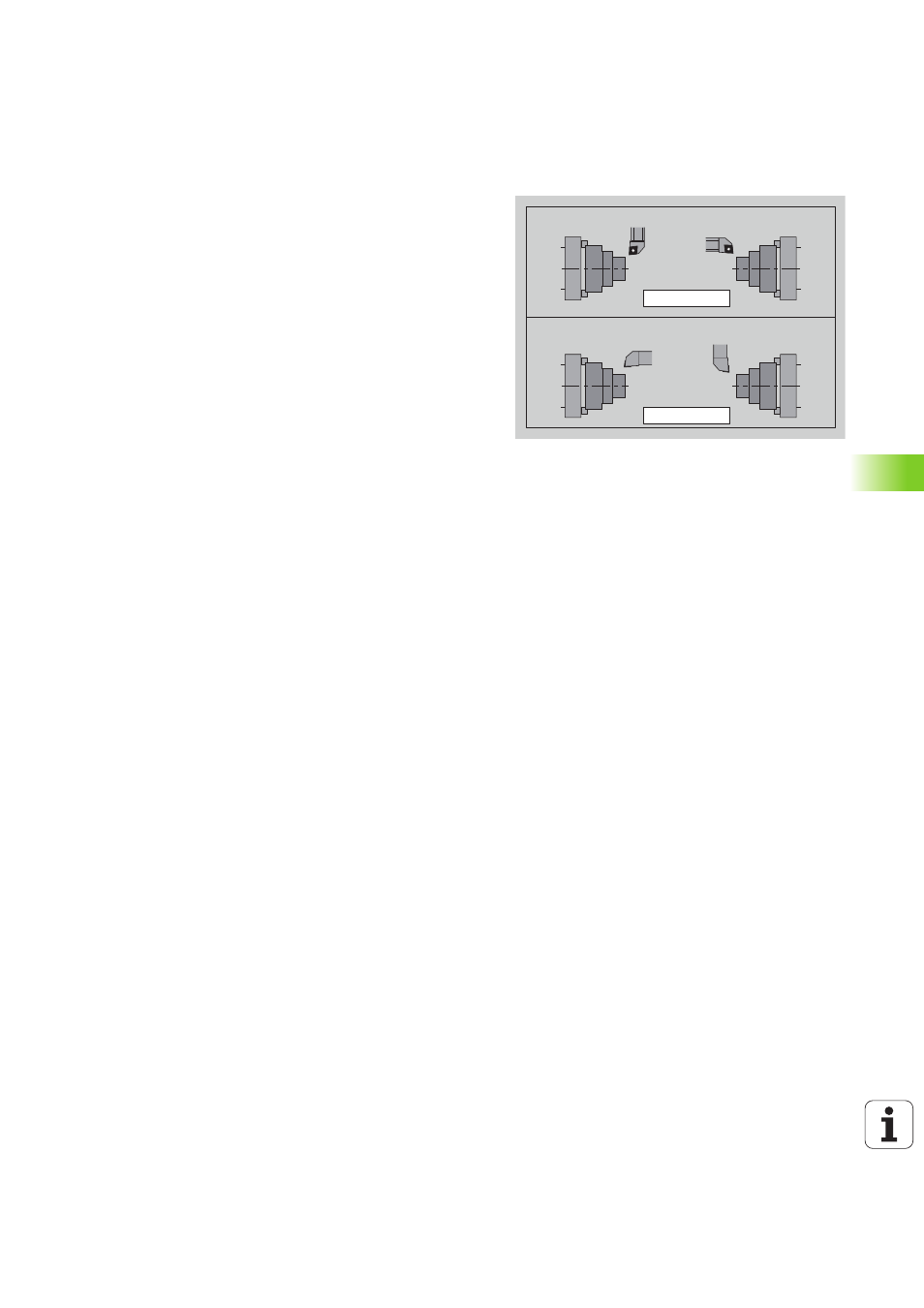

BW 180
CW 0
CW 1
BW 90
BW 90 BW 0
