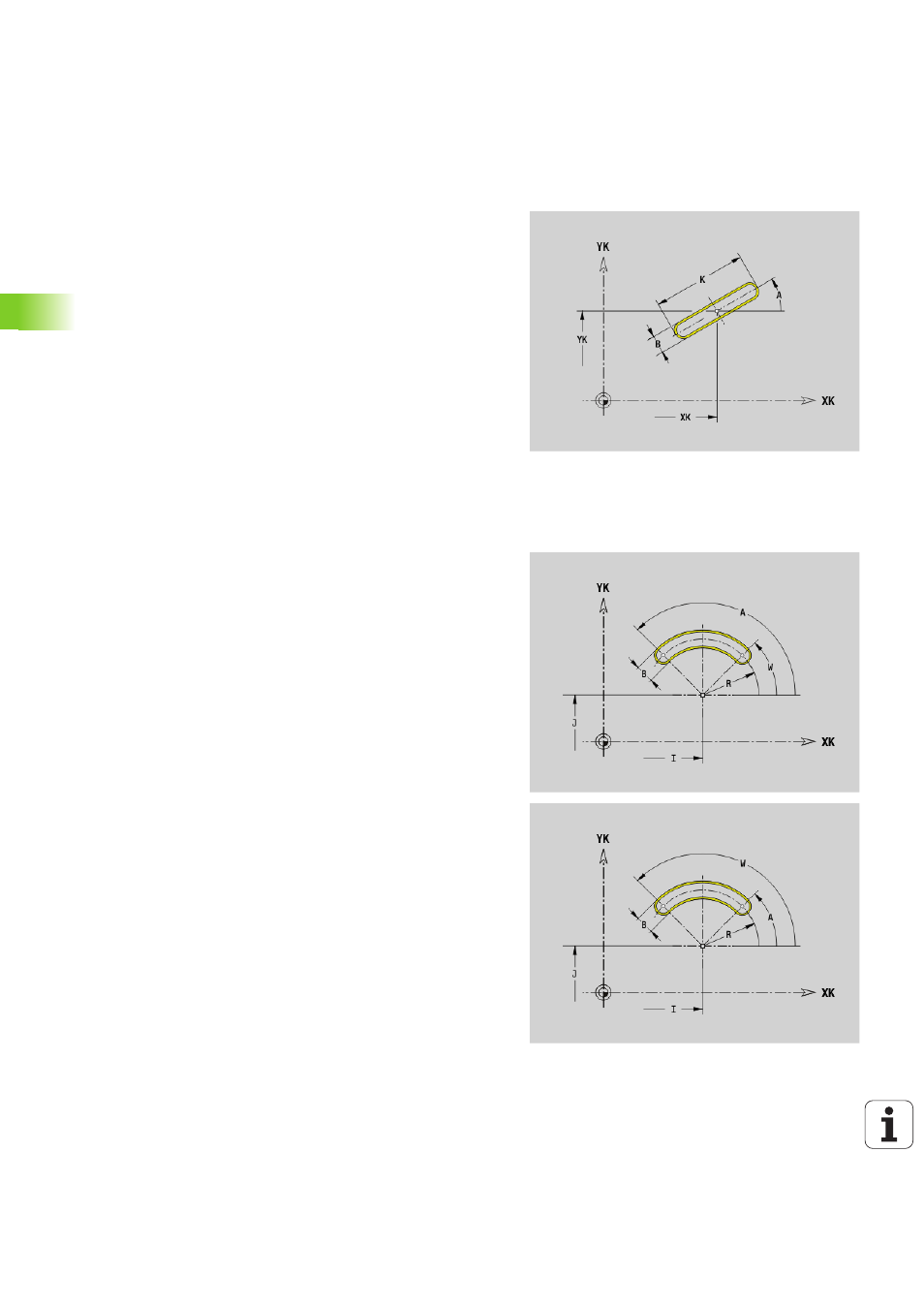

Rainure linéaire sur face frontale/arrière G301
La fonction G301 définit la rainure linéaire d'un contour en face arrière
ou frontale. Vous programmez la figure en la combinant avec G840,
G845 ou G846.
Rainure circulaire en face frontale/arrière G302/
G303
La fonction G302/G303 définit une rainure circulaire d'un contour situé
en face avant ou arrière. Vous programmez la figure en la combinant
avec G840, G845 ou G846.
 G302: Rainure circulaire sens horaire
 G303: Rainure circulaire sens anti-horaire
Paramètres
XK
Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle avec l'axe XK (par défaut: 0°)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur/hauteur
 P<0: Poche
 P\>0: Ilot
Paramètres
I
Centre de courbure en coordonnées cartésiennes
J Centre de courbure en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
R Rayon de courbure (référence : centre de la rainure)
A Angle initial; référence: Axe XK; (par défaut: 0°)
W Angle final; référence: Axe XK; (par défaut: 0°)
B Largeur de la rainure
P Profondeur/hauteur
 P<0: Poche
 P\>0: Ilot
