350 Programmation DIN
4.25 Usinag
e sur le pour
to
ur

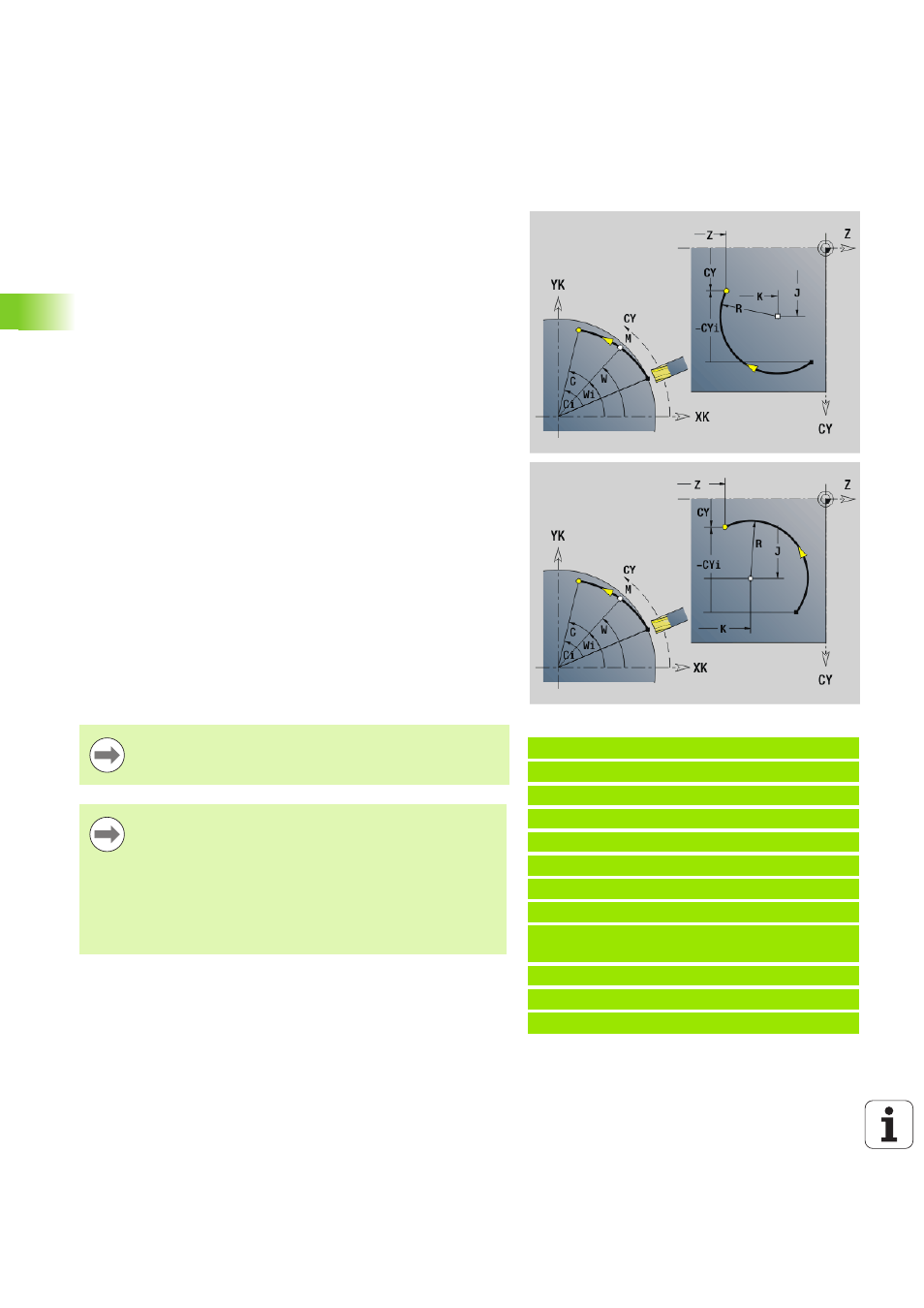

Arcs de cercle sur l'enveloppe G112, G113
G112/G113 interpolation circulaire en avance travail jusqu'au "point
final".
Beispiel: G112, G113
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635 [arc de
cercle]
N10 G111 Z-20
N11 G112 CY0 K-20 J19.635
N13 M15
Paramètres
Z
Point final
C Angle final – Direction angulaire: voir figure d'aide
CY Point final en cote linéaire (référence: développé avec diamètre
de référence G120)
R Rayon
K Centre
J Centre en cote linéaire (référence: développé avec diamètre de
référence G120)
W (Angle) centre (direction angulaire: voir figure d'aide)
X Point final (cote au diamètre) – (par défaut: Position effective
en X)
Paramètres pour la définition de géométrie (G80)
AN
Angle avec l'axe positif Z
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 Aucune donnée : raccordement tangentiel
 BR=0: raccordement non tangentiel
 BR\>0: rayon de l'arrondi
 BR<0: largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
 Q=0: Point d'intersection proche
 Q=1: Point d'intersection éloigné
Les paramètres AN, BR et Q doivent être utilisés pour un
cycle, et uniquement dans une description de contour qui
se termine par G80.
Programmation :
 Z, C, CY : en absolu, en incrémental ou modal
 K, W, J : en absolu ou en incrémental
 Programmer soit Z–C ou Z–CY et K–J
 Programmer soit le "centre", soit le "rayon"
 Avec "rayon" : seuls les arcs de cercle <= 180° sont
possibles.
