HEIDENHAIN MANUALplus 620, CNC PILOT 640 249
4.8 Cont
ours sur l'en
v
e
loppe

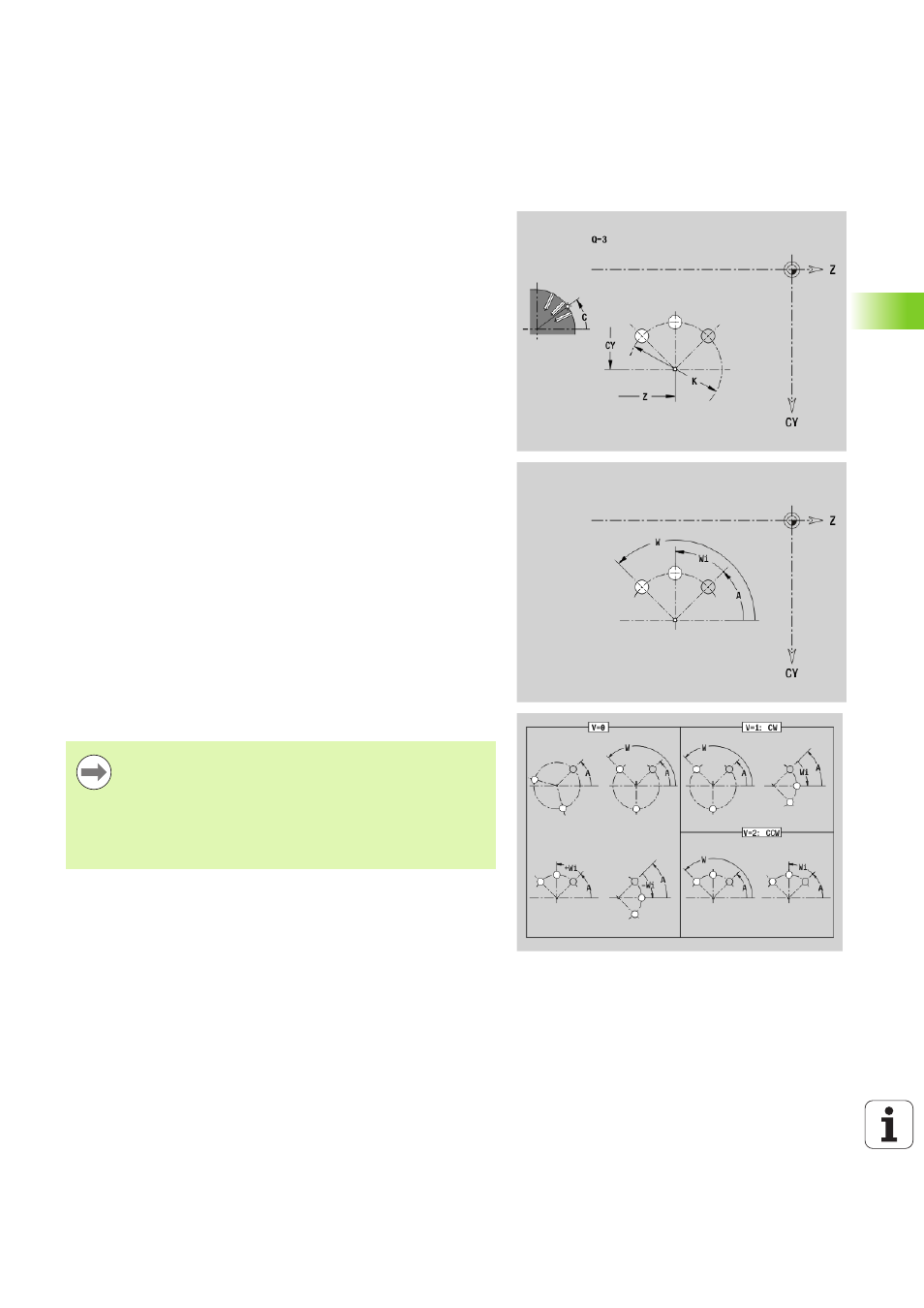

Motif circulaire sur enveloppe G412-Géo
La fonction G412 définit un motif circulaire de trous ou de figures sur
l'enveloppe. G412 agit sur le perçage/la figure défini(e) dans la
séquence suivante (G310..315, G317).
Paramètres
Q
Nombre de figures
K Diamètre du motif
A Angle initial – Position de la première figure; référence: Axe Z
(par défaut: 0°)
W Angle final – Position de la dernière figure; référence: Axe
Z (par défaut: 360°)
Wi Angle entre les figures
V Sens – Orientation (par défaut: 0)
 V=0, sans W: Répartition sur cercle entier
 V=0, avec W: Répartition sur le plus grand arc de cercle
 V=0, avec Wi: le signe qui précède Wi indique le sens (Wi<0:
dans le sens horaire)
 V=1, avec W: Sens horaire
 V=1, avec Wi: Sens horaire (signe de Wi sans signification)
 V=2, avec W: Sens anti-horaire
 V=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Z Centre du motif
C Centre du motif (angle)
H Position des figures (par défaut: 0)
 H=0: Position normale; les figures sont tournées autour du
centre du cercle (rotation)
 H=1: Position d'origine, la position de la figure se référant au
système de coordonnées reste inchangée (translation)
 Programmez le perçage/la figure dans la séquence
suivante, sans le centre. Exception rainure circulaire :
Voir "Motif circulaire avec rainures circulaires" à la
page 229..
 Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du motif.
