HEIDENHAIN MANUALplus 620, CNC PILOT 640 439
4.35 F
onctions G des commandes antér
ieur
e
s

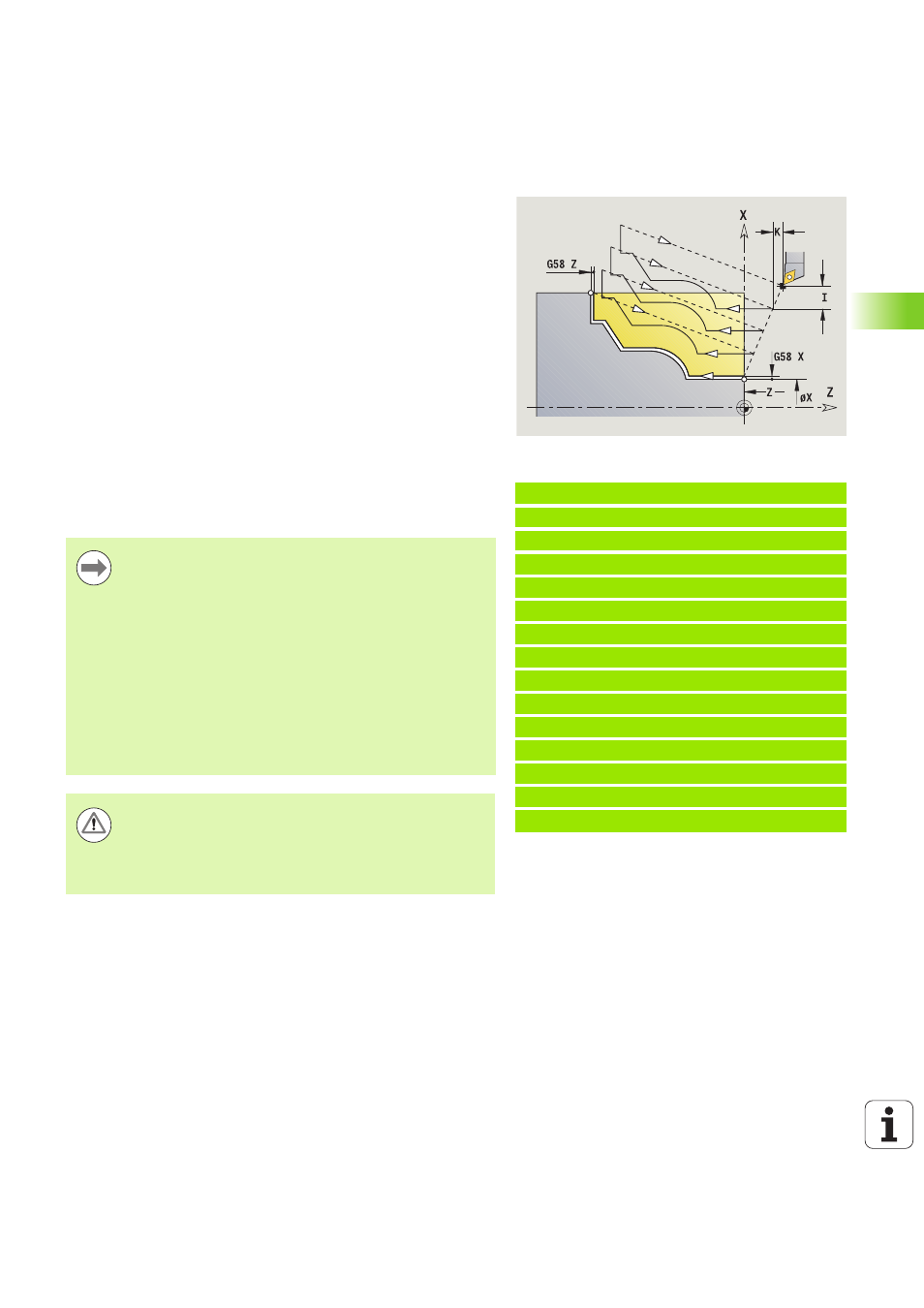

Cycle de répétition de contour G83
La fonction G83 exécute plusieurs fois les fonctions programmées
dans les séquences suivantes (déplacements simples ou cycles sans
description du contour). G80 termine le cycle d'usinage.
Si le nombre de passes dans le sens X est différent du nombre de
passes dans le sens Z, l'usinage se fait d'abord dans les deux sens
avec les valeurs programmées. La passe est mise à zéro lorsque la
valeur-cible et atteinte dans un sens.
Programmation:
 G83 est seule dans la séquence
 G83 ne doit pas être imbriquée, et pas davantage par l'appel de
sous-programmes.
Beispiel: G83
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G83 X80 Z0 I4 K0.3
N4 G0 X80 Z0
N5 G1 Z-15 B-1
N6 G1 X102 B2
N7 G1 Z-22
N8 G1 X90 Zi-12 B1
N9 G1 Zi-6
N10 G1 X100 A80 B-1
N11 G1 Z-47
N12 G1 X110
N13 G0 Z2
N14 G80
Paramètres
X
Point-cible du contour (Cote de diamètre) – (par défaut:
Validation de la dernière coordonnée X)
Z Point-cible du contour (par défaut: Validation de la dernière
coordonnée Z)
I Plongée max. dans le sens de X (cote au rayon) – (par défaut: 0)
K Plongée max. dans le sens de Z (par défaut: 0)
 La Correction du rayon de la dent ne sera pas
appliquée. Avec G40..G42, vous pouvez programmer
G40..G42 séparément.
 Distance de sécurité après chaque coupe : 1mm.
 Une surépaisseur G57
 est appliquée en tenant compte du signe
(surépaisseurs impossibles pour les usinages
intérieurs)
 reste active après la fin du cycle
 Une surépaisseur G58
 est prise en compte si vous travaillez avec la CRD
 reste active après la fin du cycle
Attention ! Risque de collision !
Après une coupe, l'outil revient en arrière par un
mouvement en diagonale avant d'effectuer la passer
suivante. Si nécessaire, programmez un autre
déplacement en avance rapide afin d'éviter une collision.
