214 Programmation DIN
4.4 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e
Contour du dégagement G25-Géo
La fonction G25 génère les contours de dégagement listés ci-après.
Les dégagements ne sont possibles que dans les angles intérieurs
pour lesquels l'élément transversal est parallèle à l'axe X. Programmez
G25 après le premier élément. Vous définissez le type de dégagement
dans le paramètre "H".

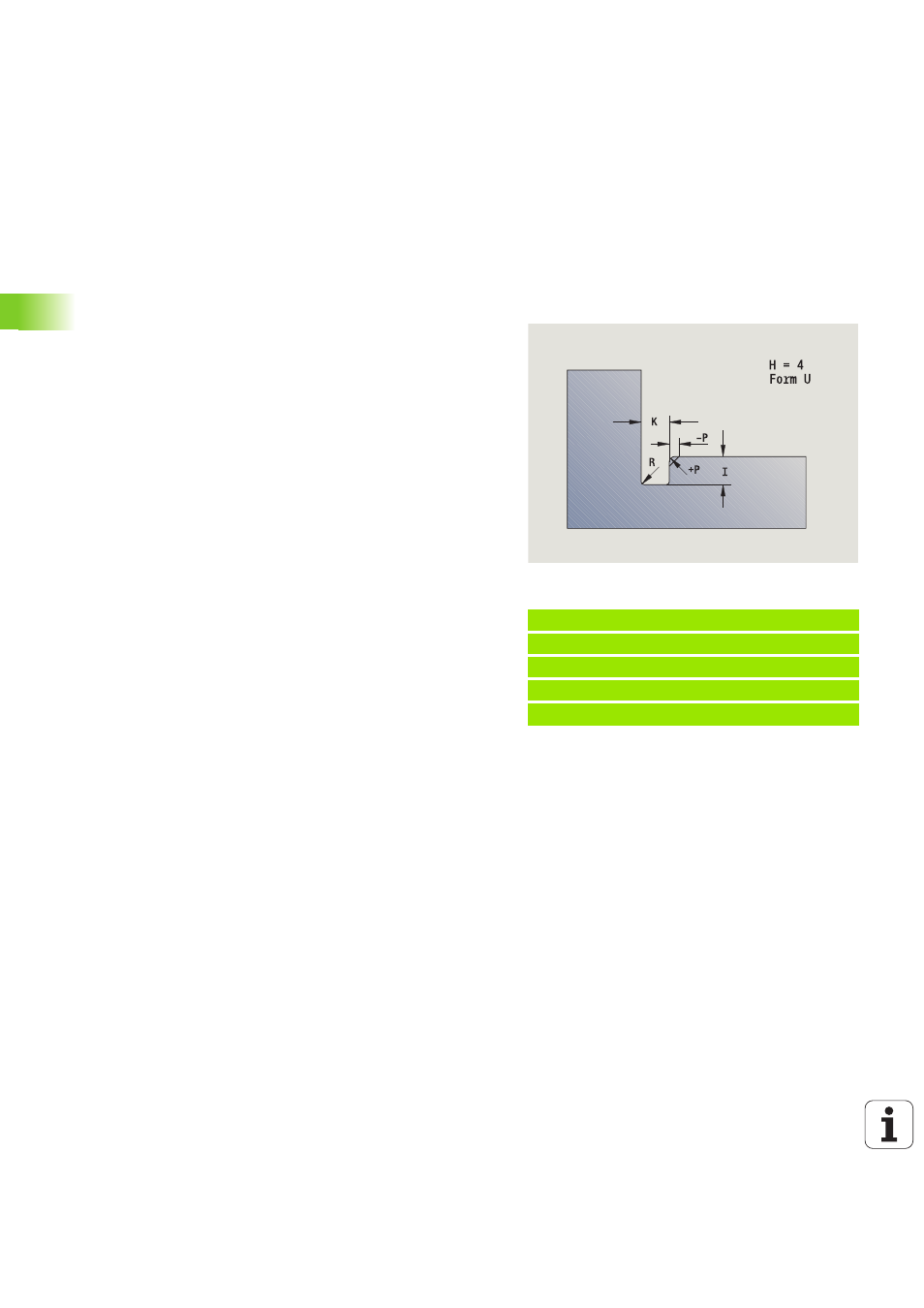

Dégagement de forme U (H=4)
Beispiel: Appel de G25-Géo Forme U
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H4 I2 K4 R0.4 P-0.5 [forme U]
N.. G1 X20 [élément transversal]
. . .
Paramètre
H
Dégagement de forme U: H=4
I Profondeur du dégagement (cote de rayon)
K Largeur du dégagement
R Rayon intérieur dans le fond de la gorge (par défaut: 0)
P Rayon extérieur/chanfrein (par défaut: 0)
 P\>0: rayon de l'arrondi
 P<0: largeur du chanfrein
BE, BF, BD, BP et BH (voir "Attributs d'usinage pour les éléments de
forme" à la page 203)
FP
Ne pas usiner cet élément (uniquement nécessaire pour
TURN PLUS).
 1: ne pas usiner le dégagement
