HEIDENHAIN MANUALplus 620, CNC PILOT 640 541
6.7 Cy
cles de fr
aisag
e
ax
e Y

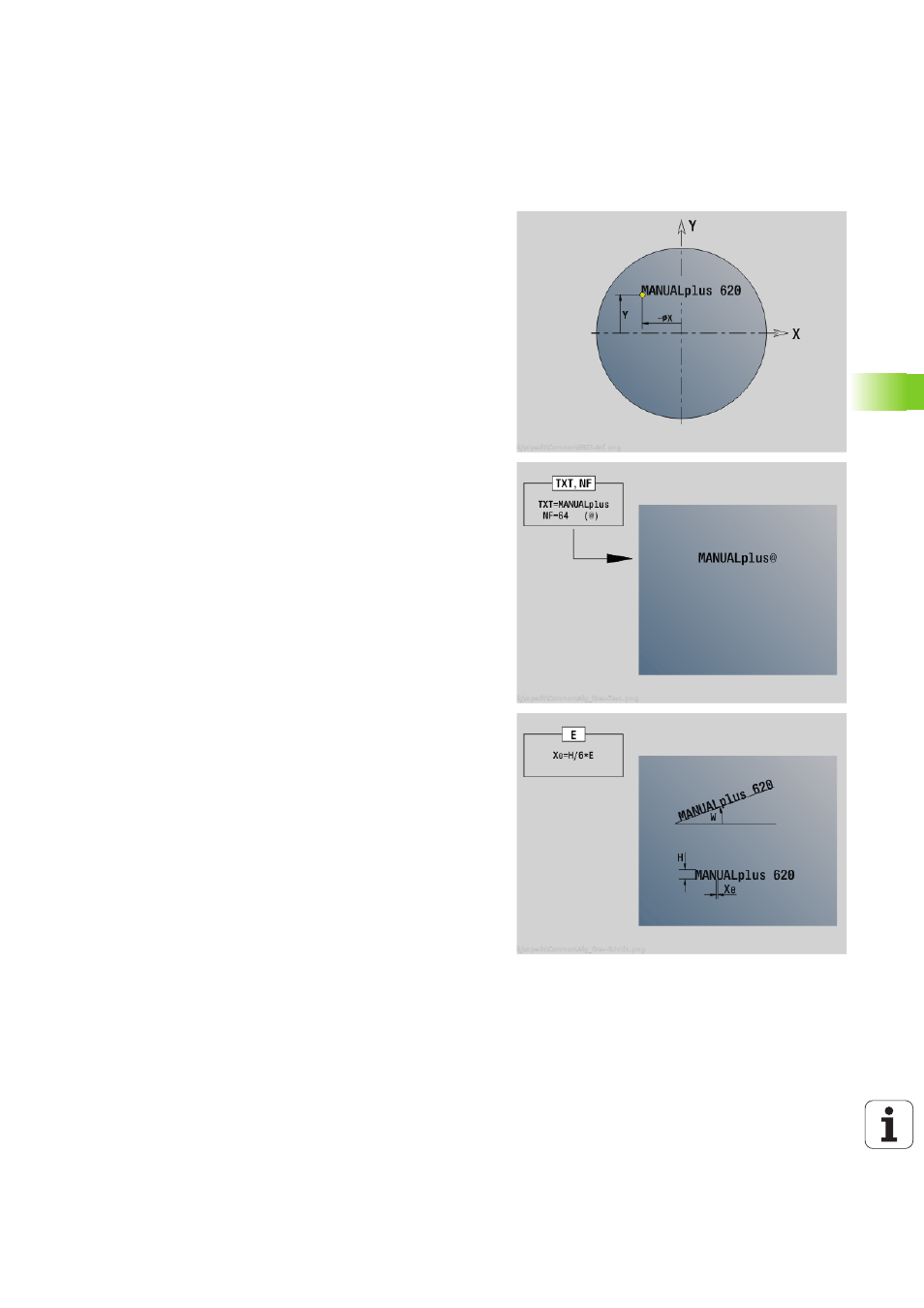

Graver dans le plan XY G803
La fonction G803 grave une chaîne de caractères sur une droite, dans
le plan XY. Table de caractères : voir page 379
Les cycles gravent à partir de la position initiale ou à partir de la
position courante si une position initiale n'est pas définie.
Exemple : Si une suite de caractères est gravée avec plusieurs appels,
indiquez la position initiale lors du premier appel. Vous programmez
les autres appels sans position initiale.
Paramètres
X, Y
Point initial
Z Point final. Position Z à laquelle l'outil doit plonger pour le
fraisage.
RB Plan de retrait. Position Z à laquelle l'outil doit être dégagé
pour le positionnement.
ID Texte à graver
NF Numéro de caractère (caractère devant être gravé)
W Position angulaire du tracé de caractères. Exemple: 0° =
caractère vertical; les caractères sont disposés de manière
régulière dans le sens X positif.
H Haut. caract.
E Facteur d'espacement (Calcul : voir figure)
F Facteur d'avance de plongée (avance de plongée = avance
actuelle * F)
