328 Programmation DIN
4.22 Cy
cles de perçag
e

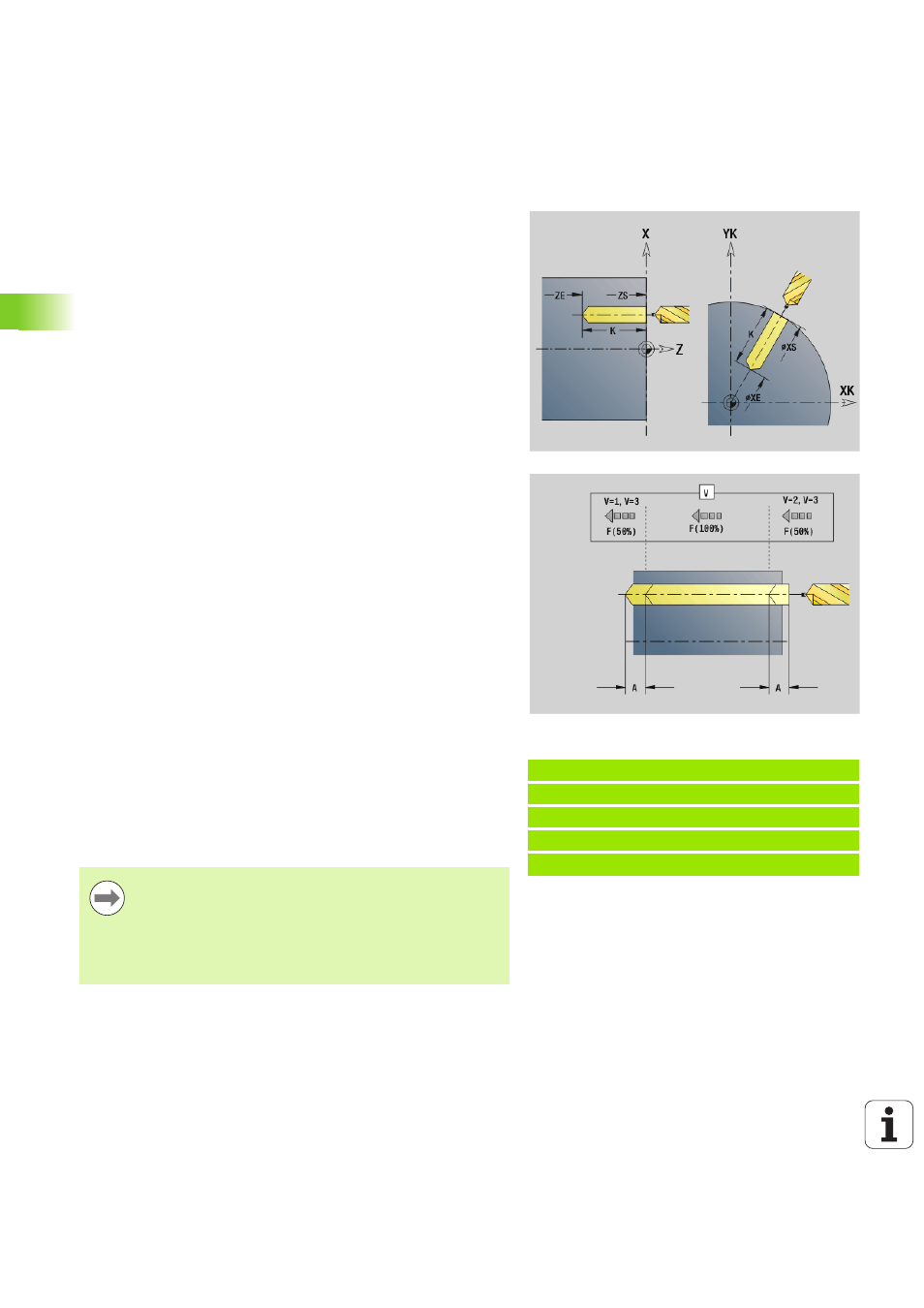

Cycle de perçage G71
G71 permet de réaliser des perçages axiaux/radiaux à l'aide d'outils
fixes ou tournants.
Beispiel: G71
. . .
N1 T5 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-25 A5 V2 [Perçage]
. . .
Paramètres
ID
Contour de perçage – Nom de la définition du perçage
NS N° séquence du contour
 Référence au contour du perçage (G49, G300 ou G310 Géo)
 Aucune donnée : un seul perçage sans définition de contour
XS Point initial perçage radial (cote de diamètre)
ZS Point initial perçage axial
XE Point final perçage radial (cote au diamètre)
ZE Point final perçage axial
K Profondeur de perçage (en alternative à XE/ZE)
A Longueur d'entrée/sortie – (par défaut: 0)
V Variante de perçage traversant (réduction d'avance (50%) –
(par défaut: 0)
 0 : sans réduction de l'avance
 1: Réduction d'avance pour sortie
 2: Réduction d'avance pour l'entrée
 3: Réduction d'avance pour l'entrée et la sortie
RB Plan de retrait (trous radiaux, trous dans plan YZ: Cote de
diamètre) – (par défaut: retrait au point initial ou à la distance
de sécurité)
E Temporisation brise-copeaux en fin de perçage (en secondes)
– (par défaut: 0)
D Mode de retrait (par défaut: 0)
 0: Avance rapide
 1 Avance d'usinage
BS Numéro de l'élément, début (numéro du premier perçage à
usiner d'un motif)
BE Numéro de l'élément, fin (numéro du dernier perçage à usiner
d'un motif)
H Frein (de broche) inactif (par défaut: 0)
 0: Frein de broche actif
 1: Frein de broche Inactif
 Un seul perçage sans définition de contour:
Programmer soit "XS, soit ZS".
 Perçage avec définition de contour: Ne pas programmer
"XS, ZS".
 Motif de perçage : "NS" indique le contour du perçage et
non la définition du motif.
