HEIDENHAIN MANUALplus 620, CNC PILOT 640 97
2.5 Units – P
e
rçag
e, ax
e C

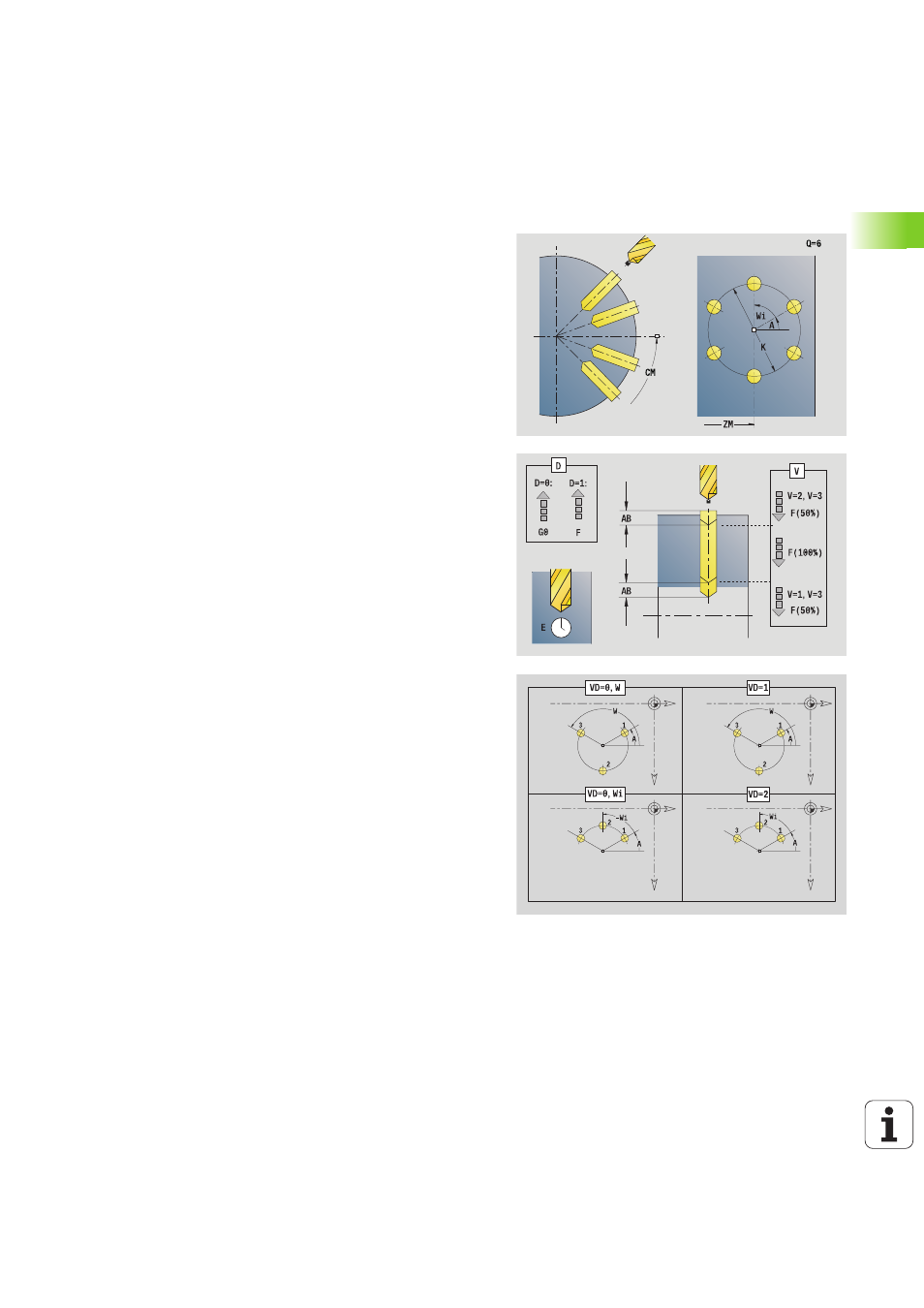

Unit "Motif de perçages circulaire sur
l'enveloppe"
L'Unit réalise un motif de perçages circulaire sur l'enveloppe.
Nom de l'unit : G74_Circ_Envel_C / cycle : G74 (voir page 334)
Accès à la base de données technologiques :
 Type d'usinage : perçage
 Paramètres variables : F, S
Formulaire Motif
Q
Nombre de perçages
ZM, CM Centre du motif
A Angle départ
Wi Incrément angulaire
K Diamètre du motif
W Angle final
VD Sens du déroulement (par défaut: 0)
 VD=0, sans W: Répartition sur cercle entier
 VD=0, avec W: Répartition sur le plus grand arc de
cercle
 VD=0, avec Wi : le signe qui précède Wi détermine le
sens (Wi<0 : dans le sens horaire)
 VD=1, avec W: Sens horaire
 VD=1, avec Wi: Sens horaire (signe de Wi sans
signification)
 VD=2, avec W: Sens anti-horaire
 VD=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Formulaire cycle
X1
Point de départ du perçage (cote au diamètre)
X2 Point final du perçage (cote au diamètre)
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en:
 0: Avance rapide
 1 Avance d'usinage
V Réduction d'avance:
 0: Sans réduction
 1: A la fin du perçage
 2: Au début du perçage
 3: Au début et à la fin du perçage
AB Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
P Profondeur de perçage
IB Réduction de profondeur de passe : valeur de réduction de
la passe après chaque passe
JB Profondeur minimale de perçage : si vous avez introduit
une valeur de réduction, la profondeur de perçage ne sera
réduite que jusqu'à la valeur introduite dans JB.
B Distance de retrait : valeur correspondant à la distance
parcourue par l'outil après avoir atteint chaque profondeur
de perçage
