254 Programmation DIN
4.1
0
Déplacements linéair
e
s et cir
c
ulair
e
s

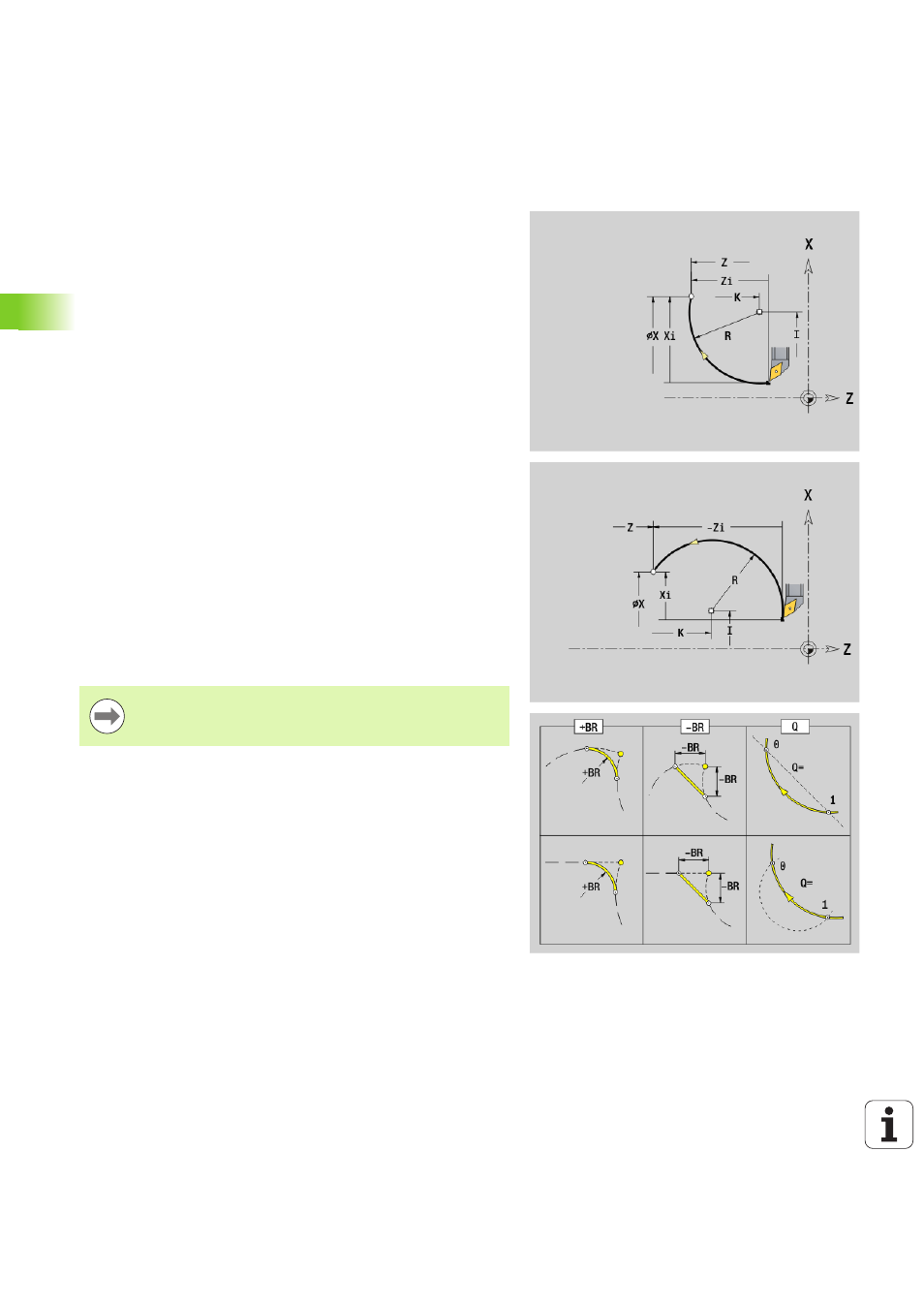

Mouvement circulaire G12/G13
La fonction G12/G13 effectue un déplacement jusqu'au "point final",
avec l'avance d'usinage. Le centre est coté en absolu. Sens de
rotation (voir figure d'aide):
 G12: Sens horaire
 G13: Sens anti-horaire
Paramètres
X
Point final (Cote au diamètre)
Z Point final
R Rayon (0 < R <= 200 000 mm)
I Centre absolu (cote de rayon)
K Centre absolu
Q Point d'intersection. Point final lorsque l'arc de cercle coupe une
droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 Aucune donnée : raccordement tangentiel
 BR=0: raccordement non tangentiel
 BR\>0: rayon de l'arrondi
 BR<0: largeur du chanfrein
BE Facteur d'avance spéciale pour chanfrein/arrondi (par défaut: 1)
Avance spéciale = avance active * BE (0 < BE <= 1)
Programmation X, Z : absolu, incrémental, modal ou "?"
