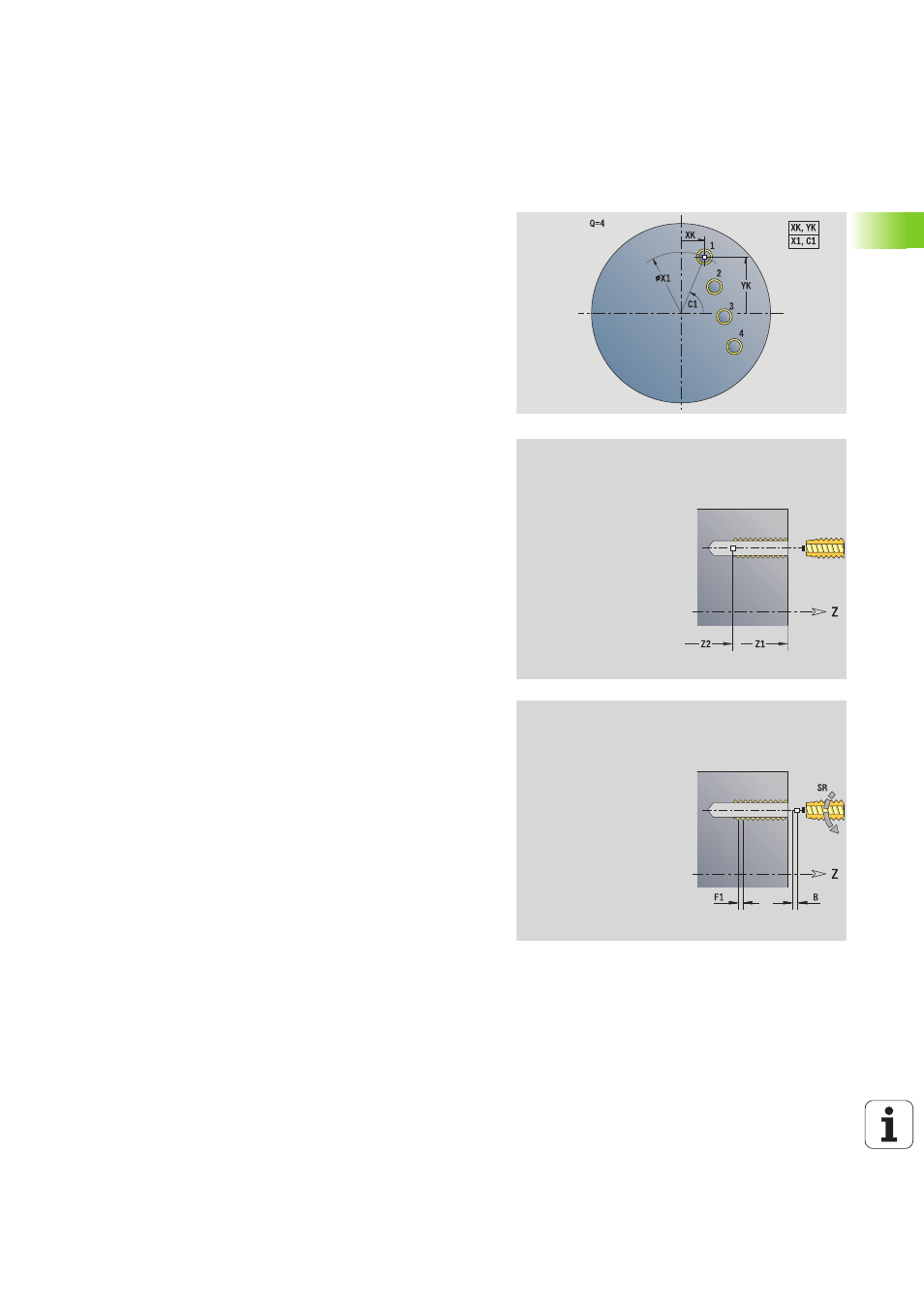

Unit "Motif de taraudages linéaire Face frontale"
L'Unit réalise un motif linéaire de taraudages équidistants, sur la face
frontale.
Nom de l'unit : G73_Lin_Front_C / cycle : G73 (voir page 331)
Utilisez la longueur d'extraction pour les pinces de serrage avec
compensation linéaire. Le cycle se base sur la profondeur à tarauder,
le pas programmé et la longueur d'extraction pour calculer un nouveau
pas nominal. Le pas nominal est légèrement inférieur au pas du taraud.
Au moment de réaliser le filet, le taraud est extrait du mandrin de
serrage, de la "longueur d'extraction". Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Accès à la base de données technologiques :
 Type d'usinage : taraudage
 Paramètres variables: S
Formulaire Motif
Q
Nombre de perçages
X1, C1 Point initial polaire
XK, YK Point initial cartésien
I, J Point final (XK, YK)
Ii, Ji Distance (XKi, YKi)
R Distance premier/dernier perçage
Ri Distance en incrémental
A Angle du motif (Référence axe XK)
Formulaire cycle
Z1
Point de départ du perçage
Z2 Point final du perçage
F1 Pas du filet
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
SP Profondeur brise-copeaux
SI Distance de retrait
RB Plan de retrait (par défaut: à la position de départ ou à la
distance de sécurité)
Autres formulaires : voir page 60
