La Commande numérique se sert de la définition d'outil pour détecter
la présence d'un usinage de gorge radial ou axial.
Programmez au moins une référence de contour (p. ex. NS ou NS, NE)
et P.
Correction de la profondeur de tournage R : en fonction de la
matière et de la vitesse d'avance, il arrive que le tranchant "bascule"
pendant le tournage. L'erreur qui en résulte est corrigée grâce à la
correction de la profondeur de tournage. La valeur est généralement
calculée de manière empirique.
Largeur de décalage B : à partir de la deuxième passe, la trajectoire
à usiner est réduite de la "largeur de décalage B" au moment de passer
de la phase de tournage à la phase d'usinage de gorge. A chacune des
transitions suivantes sur ce flanc, une réduction de "B" est ajoutée au
décalage précédent. Le décalage total (somme des décalages) est
limité à 80 % de la largeur effective du tranchant (largeur effective du
tranchant = largeur du tranchant – 2*rayon du tranchant). Au besoin,
Paramètres
H
Type de dégagement en fin de cycle (par défaut: 0)
 0: Retour au point initial (gorge axiale: sens Z, puis X; gorge
radiale: sens X, puis Z)
 1: Positionne l'outil devant le contour fini
 2: Relève l'outil à la distance de sécurité et arrête

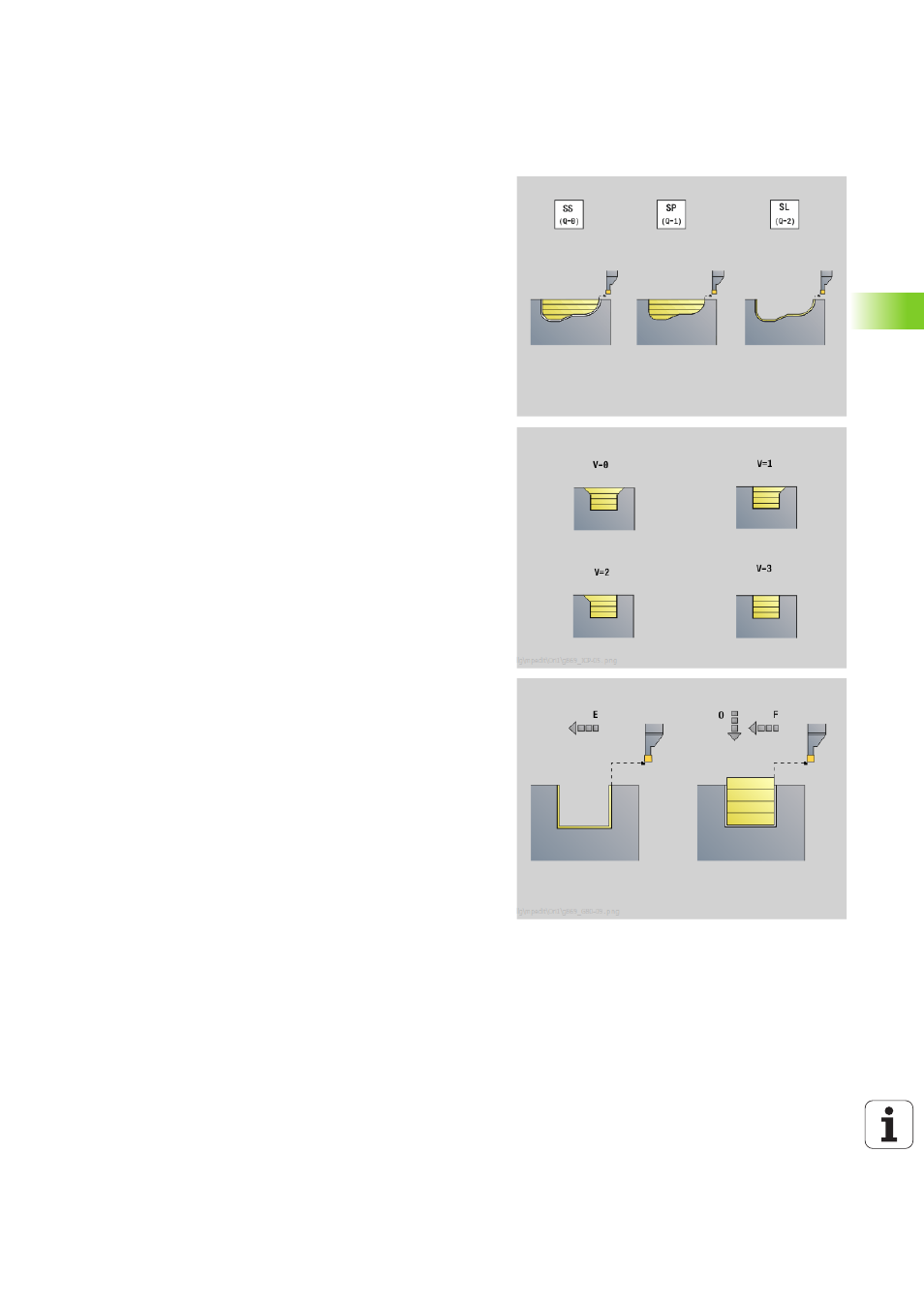

V Marqueur de début/fin (par défaut : 0). Un chanfrein/arrondi est
usiné:
 0: Au début et à la fin
 1: Au début
 2: A la fin
 3: Aucun usinage
O Avance de plongée (par défaut : avance active)
E Avance de finition (par défaut: Avance active)
B Largeur de décalage (par défaut: 0)
XA,
ZA Point initial pièce brute (actif seulement, si aucune pièce brute
n'a été programmée) :
 XA, ZA non programmés : le contour de la pièce brute est
calculé à partir de la position d'outil et du contour ICP.
 XA, ZA programmés : définition du coin du contour de la
pièce brute.
