HEIDENHAIN MANUALplus 620, CNC PILOT 640 135
2.9 Units – F
raisag
e
f
a
ce fr
ontale

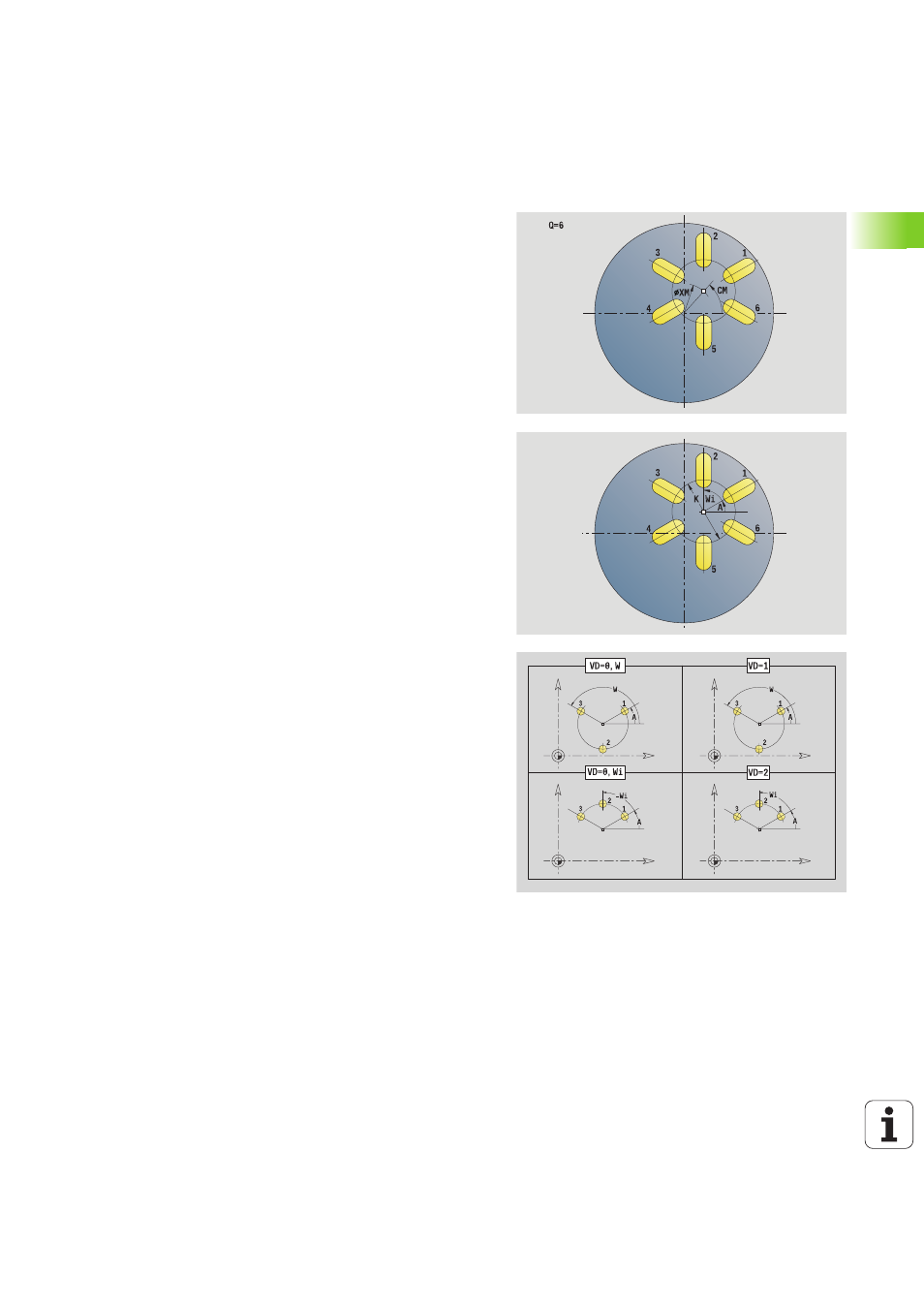

Unit "Motif de rainurage circulaire Face frontale"
L'Unit réalise un motif circulaire de rainures équidistantes, sur la face
frontale. Le point de départ des rainures correspond aux positions du
motif. La longueur et la position des rainures sont à définir dans l'Unit.
La largeur de la rainure est le diamètre de la fraise.
Nom de l'unit : G791_Circ_Front_C / cycle : G791 (voir page 352)
Accès à la base de données technologiques :
 Type d'usinage : fraisage
 Paramètres variables: F, S, FZ, P
Formulaire Motif
Q
Nombre de rainures
XM, CM Centre polaire
XK, YK Centre cartésien
A Angle départ
Wi Incrément angulaire
K Diamètre du motif
W Angle final
V Sens du déroulement (par défaut: 0)
 VD=0, sans W: Répartition sur cercle entier
 VD=0, avec W: Répartition sur le plus grand arc de
cercle
 VD=0, avec Wi : le signe qui précède Wi détermine le
sens (Wi<0 : dans le sens horaire)
 VD=1, avec W: Sens horaire
 VD=1, avec Wi: Sens horaire (signe de Wi sans
signification)
 VD=2, avec W: Sens anti-horaire
 VD=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Formulaire cycle
Z1
Bord supérieur de fraisage
Z2 Fond de fraisage
L Longueur de la rainure
A1 Angle avec axe X
P Plongée max.
FZ Avance plongée
Autres formulaires : voir page 60
