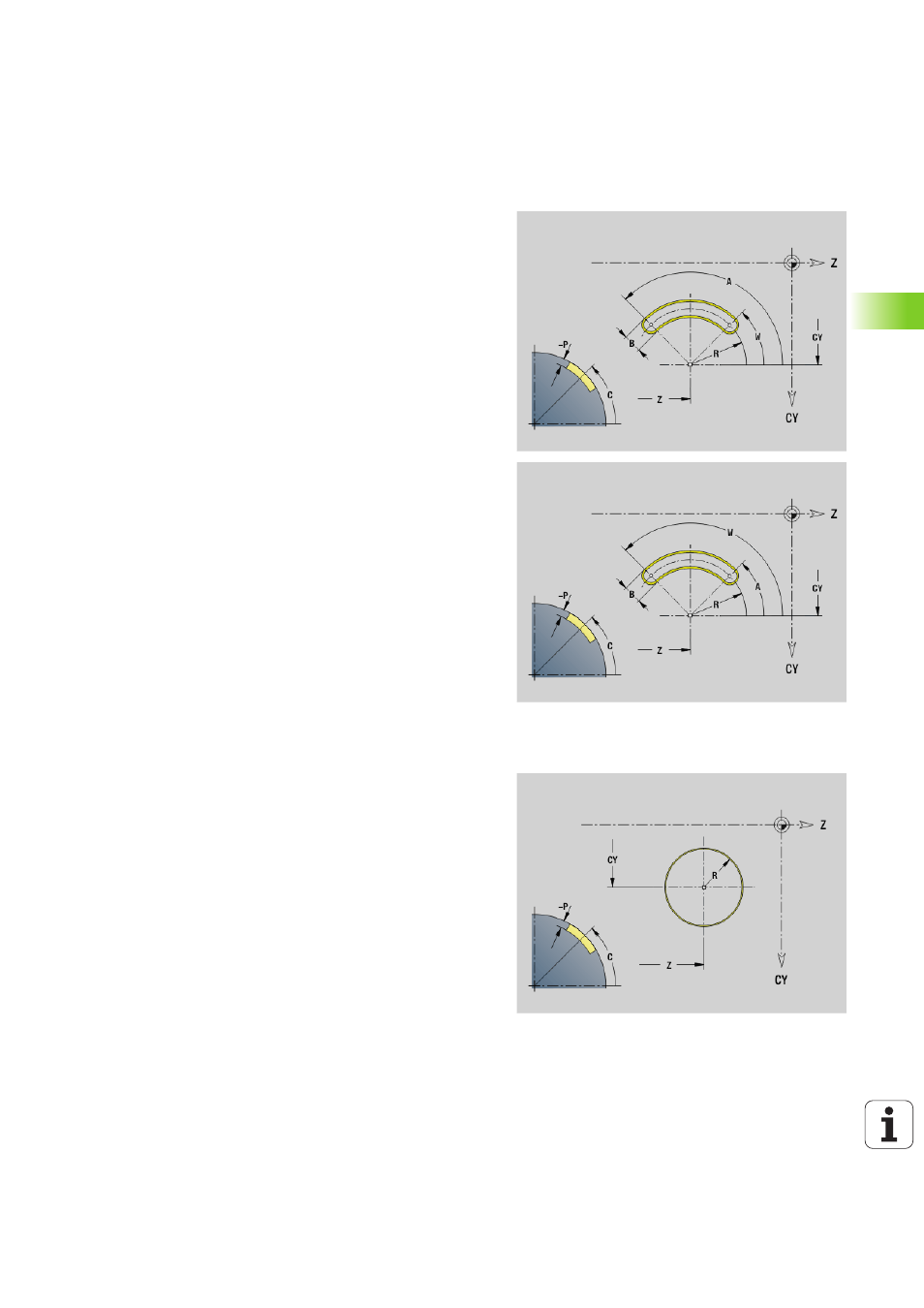

Rainure circulaire sur l'enveloppe G312/G313
La fonction G312/G313 définit une rainure circulaire sur un contour de
l'enveloppe. Vous programmez la figure en la combinant avec G840,
G845 ou G846.
 G312: Rainure circulaire sens horaire
 G313: Rainure circulaire sens anti-horaire
Cercle entier sur enveloppe G314
La fonction G314 définit un cercle entier sur un contour de l'enveloppe
Vous programmez la figure en la combinant avec G840, G845 ou
G846.
Paramètres
Z
Centre
CY Centre en "cote linéaire" ; référence : développé avec "diamètre
de référence"
C Centre (angle)
R Rayon; référence: Centre de la rainure
A Angle initial; référence: Axe Z; (par défaut: 0°)
W Angle final; référence: Axe Z
B Largeur de la rainure
P Profondeur de la poche
Paramètres
Z
Centre
CY Centre en "cote linéaire" ; référence : développé avec "diamètre
de référence"
C Centre (angle)
R Rayon
P Profondeur de la poche
