146 Units smart.Turn
2.9 Units – F
raisag
e
f
a
ce fr
ontale

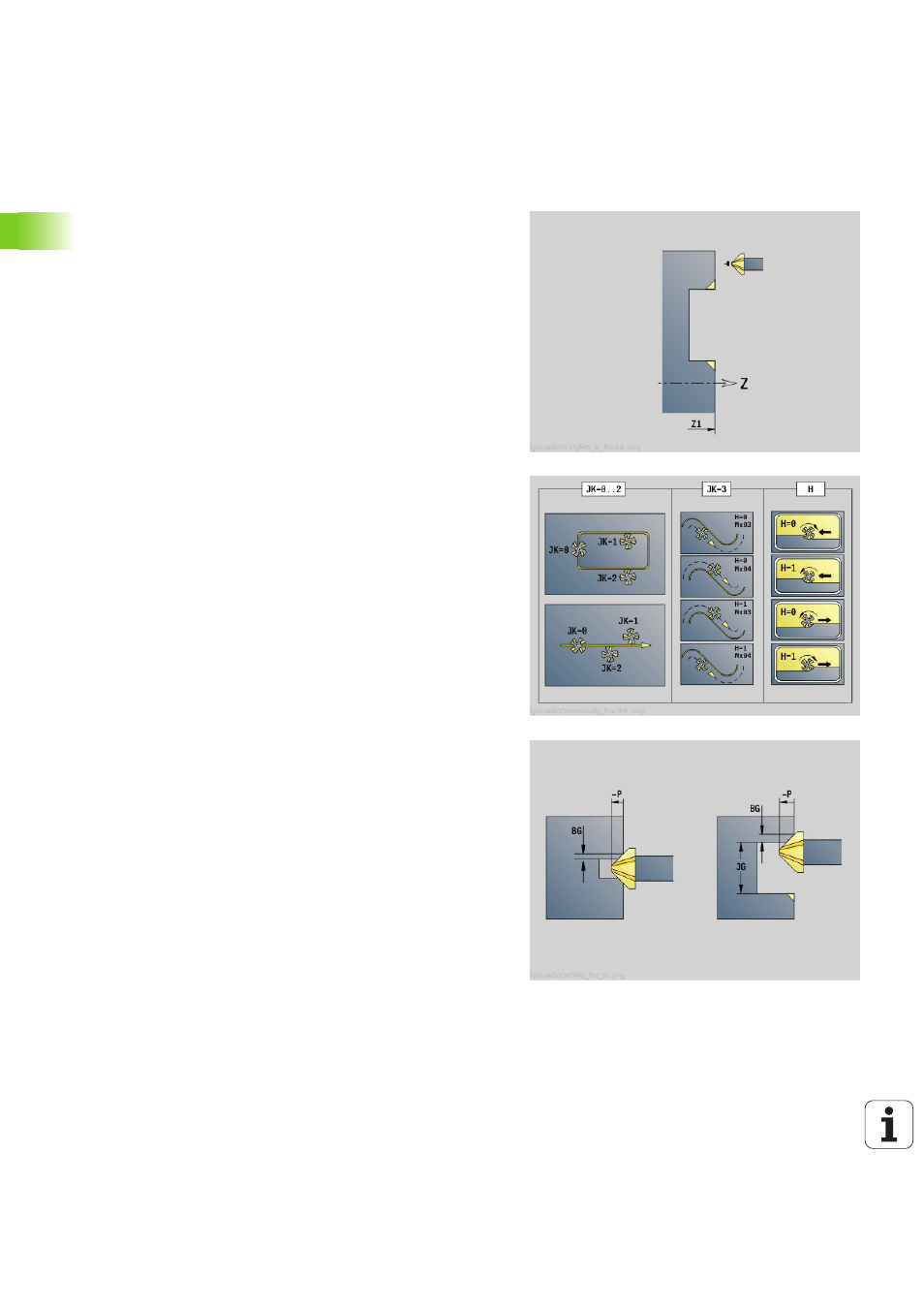

Unit "Ebavurage Face frontale"
L'Unit grave le contour défini avec ICP sur la face frontale.
Nom de l'unit : G840_EBA_C_FRONT / cycle : G840 (voir page 368)
Accès à la base de données technologiques :
 Type d'usinage : ébavurage
 Paramètres variables : F, S
Formulaire Contour
FK
voir page 62
NS Numéro de séquence initial du contour
NE N° séqu. finale contour
Z1 Bord supérieur de fraisage
Formulaire cycle
JK
Lieu de fraisage
 JK=0: sur le contour
 JK=1, contour fermé: à l'intérieur du contour
 JK=1, contour ouvert: à gauche du contour
 JK=2, contour fermé: à l'extérieur du contour
 JK=2, contour ouvert: à droite du contour
 JK=3 en fonction de H et MD
H Sens d'usinage
 0 : en opposition
 1 : en avalant
BG Largeur du chanfrein
JG Diamètre de pré-usinage.
P Profondeur de plongée (en négatif)
I Surépaisseur parallèle au contour
R Rayon d'approche
FZ Avance plongée
E Avance réduite
RB Plan de retrait
Autres formulaires : voir page 60
