6.4 Plans d'usinage
Usinage avec axe Y
Vous définissez le plan d'usinage lorsque vous programmez des
opérations de perçage ou de fraisage avec l'axe Y.
Si vous ne programmez pas le plan d'usinage, la Commande
numérique exécute le tournage ou le fraisage par défaut avec l'axe C
(G18 plan XZ).

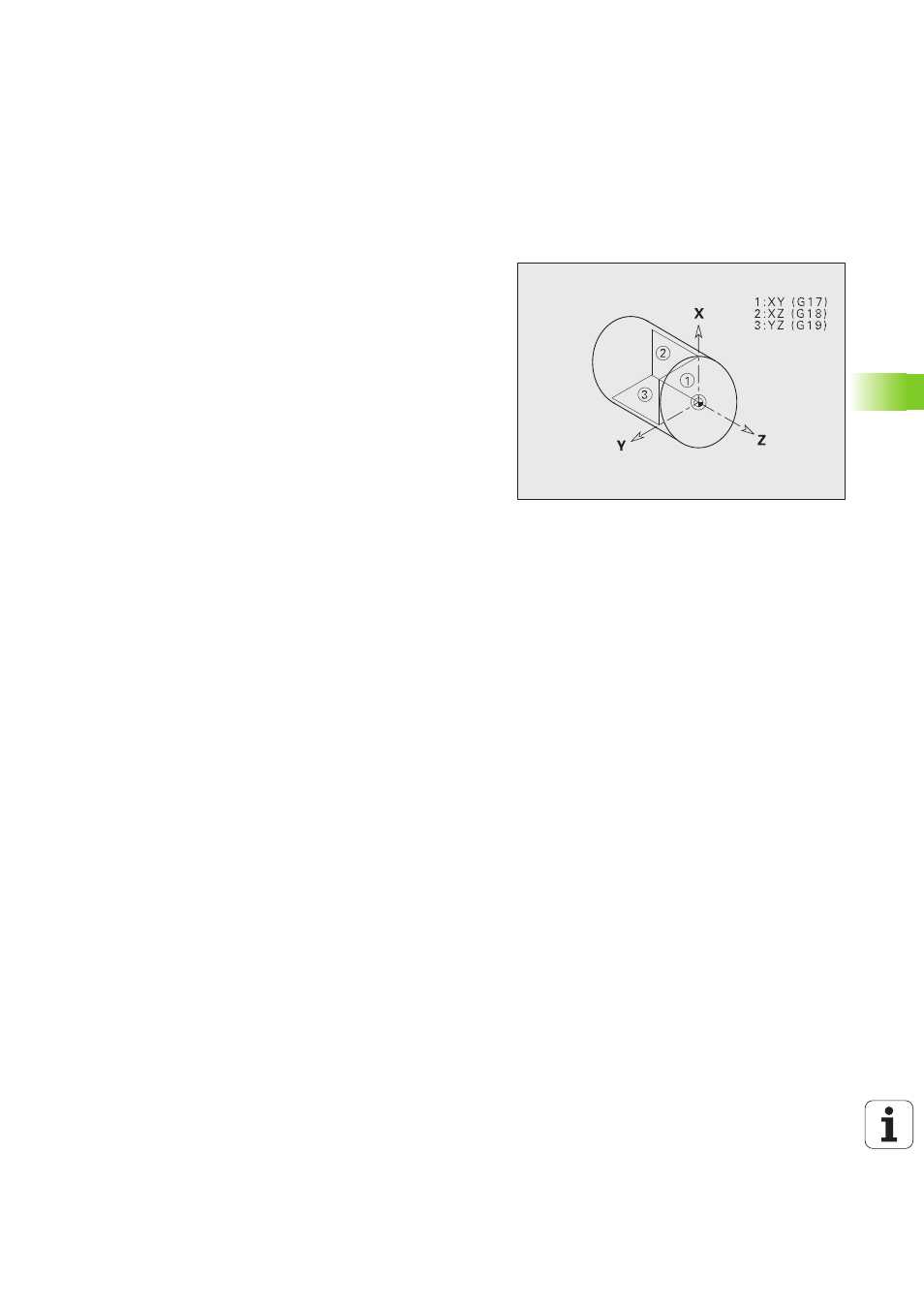

G17 Plan XY (face frontale ou arrière)
L'usinage avec les cycles de fraisage a lieu dans le plan XY, la passe
dans le sens Z pour les cycles de fraisage et de perçage.
G18 Plan XZ (tournage)
Le "tournage normal" ainsi que le perçage et le fraisage sont effectués
dans le plan XZ avec l'axe C.
G19 Plan YZ (vue de dessus/enveloppe)
L'usinage avec les cycles de fraisage a lieu dans le plan YZ; la passe
dans le sens X pour les cycles de fraisage et de perçage.
