542 Programmation DIN pour l' axe Y
6.7 Cy
cles de fr
aisag
e
ax
e Y

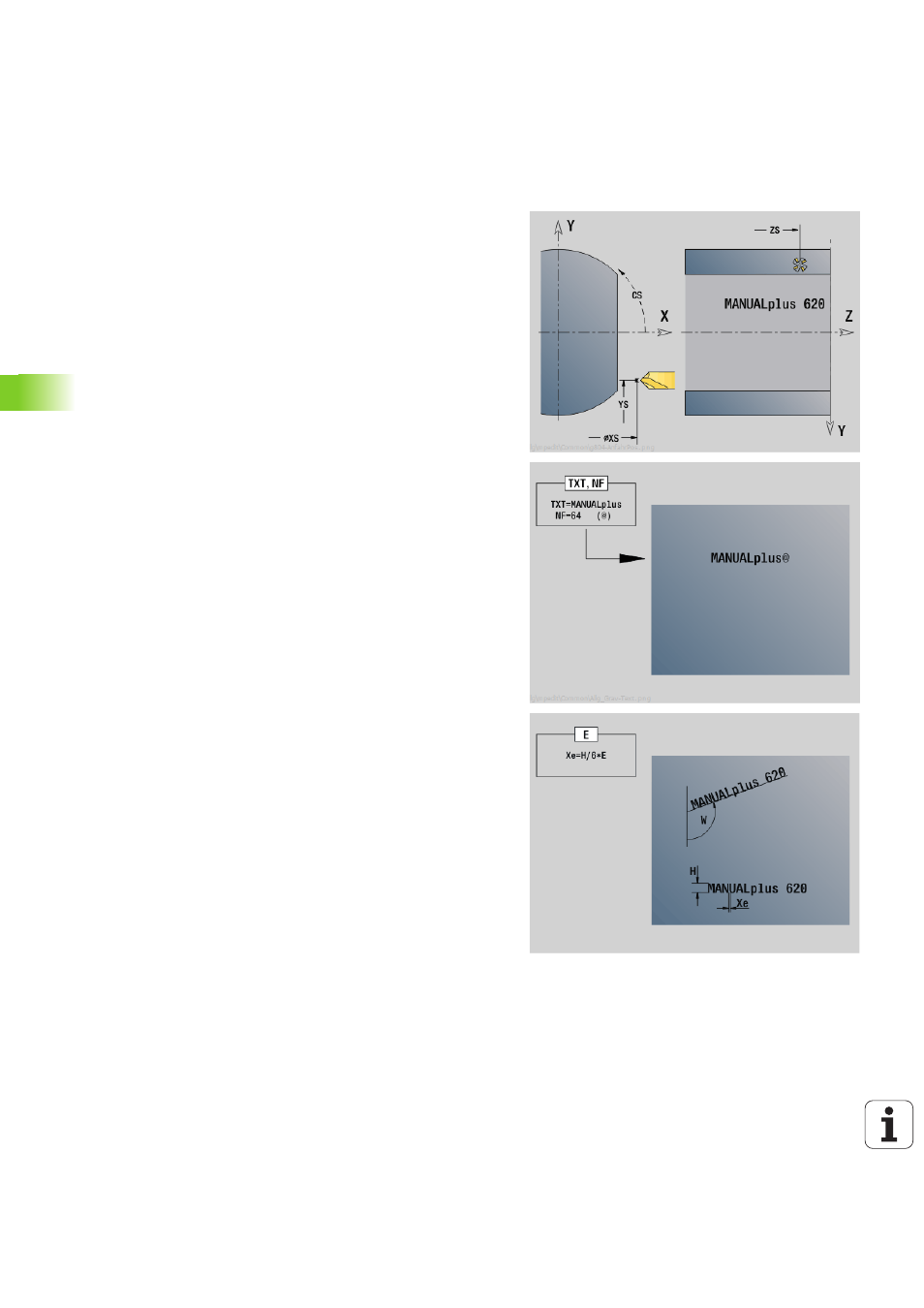

Graver dans le dans plan YZ G804
Les cycles gravent à partir de la position initiale ou à partir de la
position courante si une position initiale n'est pas définie.
Exemple : Si une suite de caractères est gravée avec plusieurs appels,
indiquez la position initiale lors du premier appel. Vous programmez
les autres appels sans position initiale.
La fonction G804 grave une chaîne de caractères sur une droite dans
le plan YZ. Table de caractères : voir page 379
Paramètres
Y, Z
Point initial
X Point final (cote de diamètre). Position X à laquelle l'outil doit
plonger pour le fraisage.
RB Plan de retrait. Position X à laquelle l'outil doit être dégagé pour
le positionnement.
ID Texte à graver
NF Numéro de caractère. Code ASCII du caractère à graver
H Haut. caract.
E Facteur d'espacement (Calcul : voir figure)
E Facteur d'espacement. La distance entre les caractères est
calculée d'après la formule suivante: H / 6 * E
F Facteur d'avance de plongée (avance de plongée = avance
actuelle * F)
