512 Programmation DIN pour l' axe Y
6.2 Cont
ours dans le plan XY

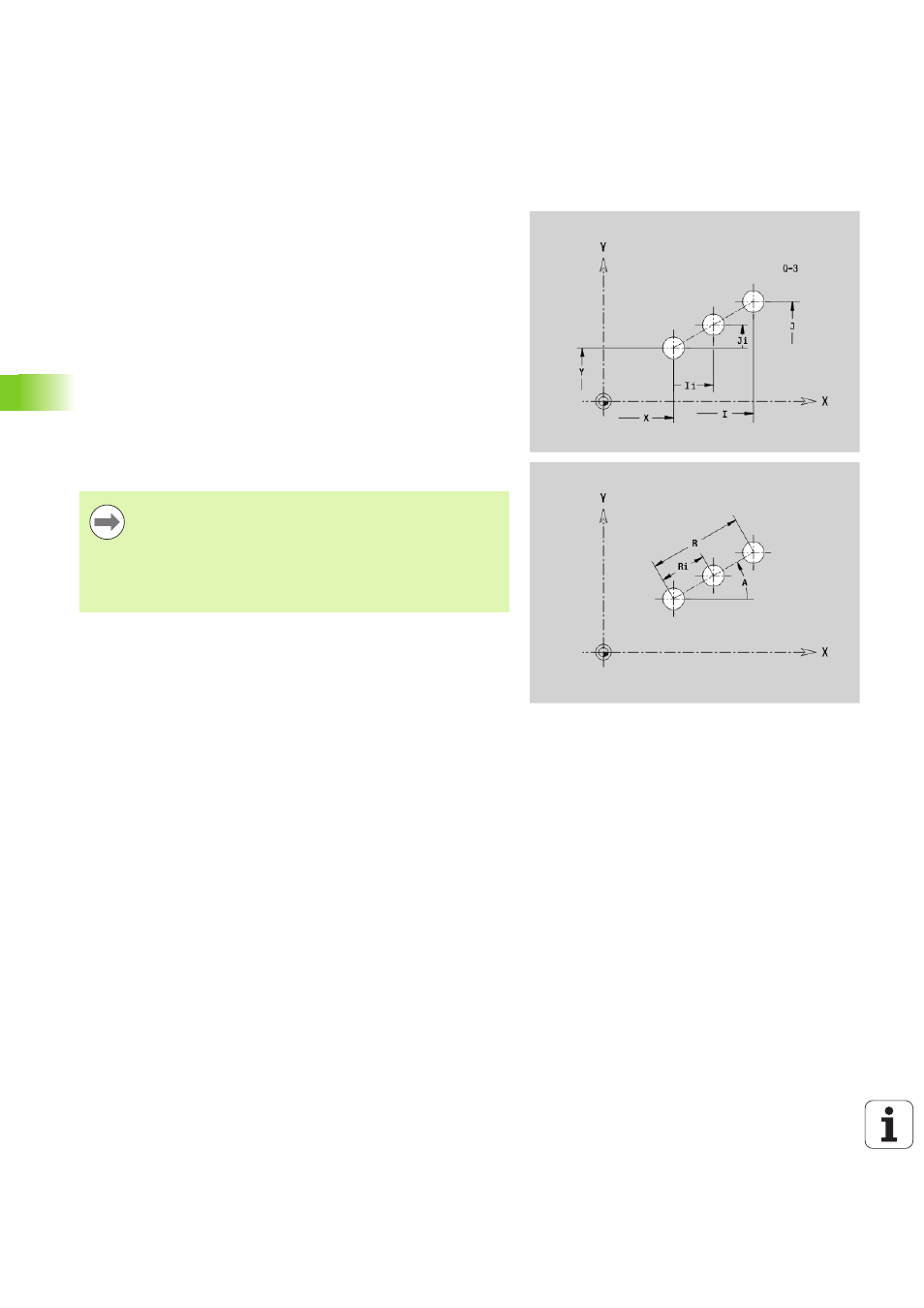

Motif linéaire plan XY G471 Géo
La fonction G471 définit un motif linéaire dans le plan XY. G471 agit
sur le trou ou la figure défini(e) dans la séquence suivante (G370..375,
G377).
Paramètres
Q
Nombre de figures
X 1er point du motif (cote du rayon)
Y 1er point du motif
I Point final du motif (sens X; cote de rayon)
J Point final du motif (sens Y)
Ii Distance entre deux figures dans le sens X
Ji Distance entre deux figures dans le sens Y
A Position angulaire axe longitudinal du motif (référence: axe
X positif)
R Longueur (totale du motif)
Ri Distance motif (distance entre deux figures)
Remarques sur la programmation
 Programmez le perçage/la figure dans la séquence
suivante, sans le centre.
 Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du motif.
