204

Programmation DIN

4.3 Eléments de base du cont

our de t

our

nag

e

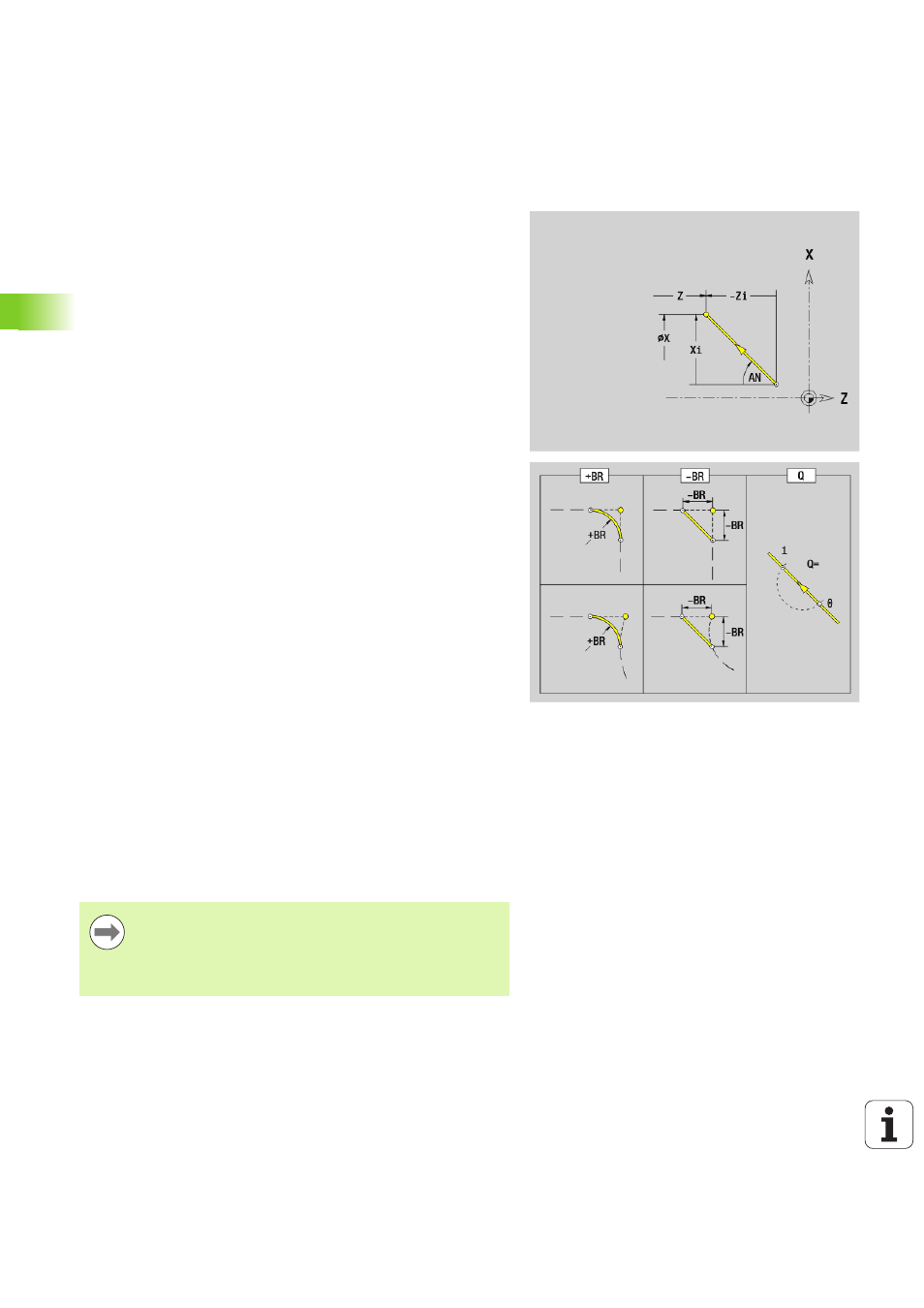

Droite sur contour G1–Géo

G1 définit une droite sur un contour de tournage.

Paramètre
X

Point final de l'élément de contour (cote de diamètre)

Z

Point final de l'élément de contour

AN

Angle avec l'axe de rotation (direction angulaire: voir figure
d'aide)

Q

Point d'intersection. Point final lorsque la droite coupe un arc de
cercle (par défaut: 0):

0: point d'intersection proche

1: point d'intersection éloigné

BR

Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.

aucune donnée : raccordement tangentiel

BR=0: raccordement non tangentiel

BR\>0: rayon de l'arrondi

BR<0: largeur du chanfrein

PZ

Point final de l'élément de contour (rayon polaire ; référence :
point zéro pièce)

W

Point final de l'élément de contour (angle polaire ; référence :
point zéro pièce)

AR

Angle par rapport à l'axe de tournage (AR correspond à AN)

R

Longueur de la ligne (rayon polaire ; référence : dernier point de
contour)

BE, BF, BD, BP et BH (voir "Attributs d'usinage pour les éléments de
forme" à la page 203)
FP

Ne pas usiner cet élément (uniquement nécessaire pour
TURN PLUS).

0: ne pas usiner l'élément de base (droite)

1: ne pas usiner l'élément de superposition (p. ex. chanfrein
ou arrondi)

2: ne pas usiner l'élément de base/de superposition

IC

Surépaisseur pour passe de mesure (diamètre de la passe de
mesure)

KC

Longueur passe de mesure

HC

Compteur de passes de mesure : nombre de pièces après
lequel une mesure doit avoir lieu.

Programmation

X, Z : absolu, incrémental, modal ou "?"

ANi : angle de l'élément suivant

ARi : angle de l'élément précédent
