HEIDENHAIN MANUALplus 620, CNC PILOT 640 319
4.21 Cy
cles de dég
a
g
e
ments
4.21 Cycles de dégagements

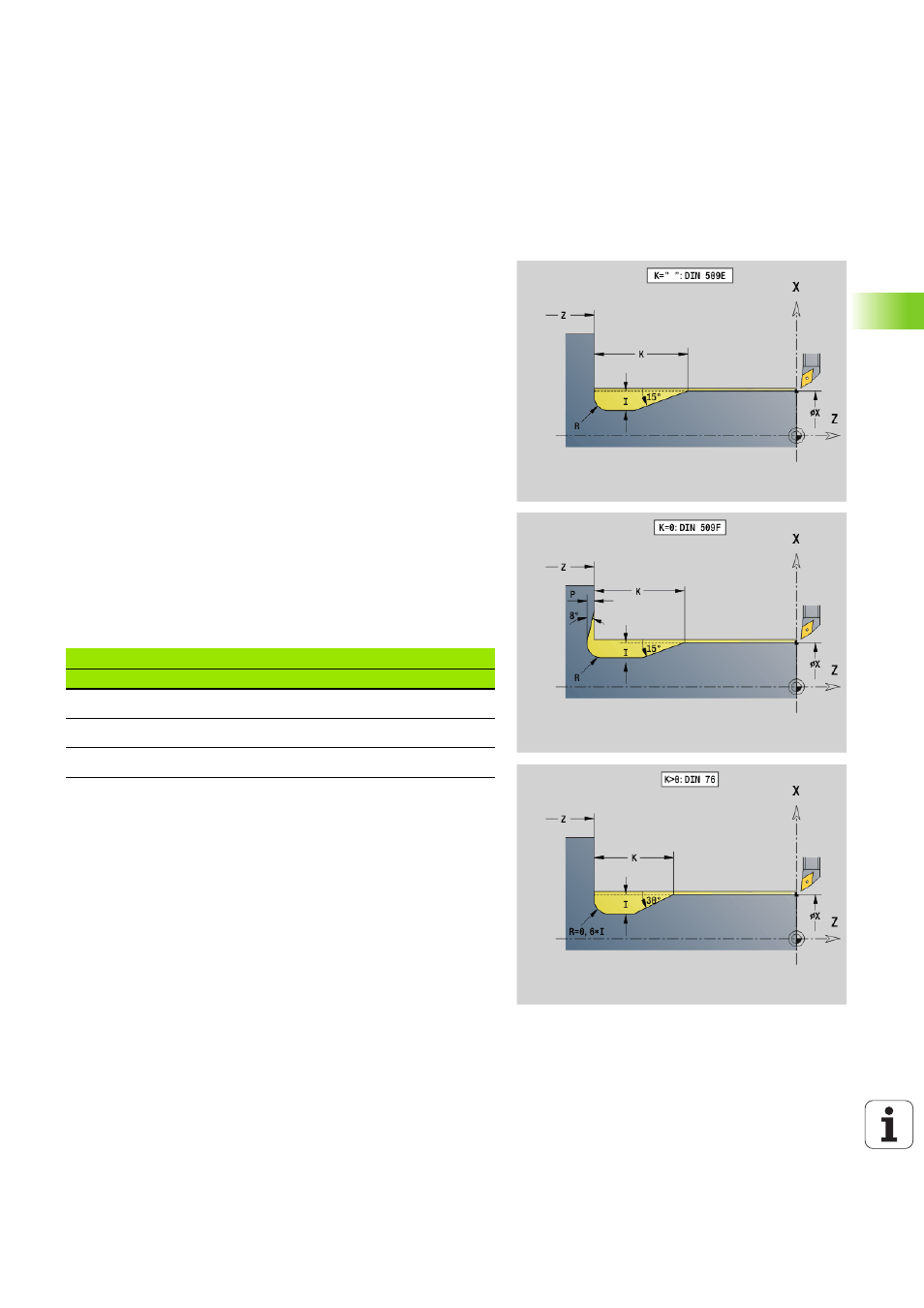

Dégagement G85
G85 réalise des dégagements selon DIN 509 E, DIN 509 F et DIN 76
(dégagements de filetage).
G85 usine le cylindre situé avant le dégagement si vous positionnez
l'outil au diamètre X "avant" le cylindre.
Les arrondis du dégagement de filetage sont exécutés avec le rayon
0,6 * I.
Paramètres
X
Point-cible (cote au diamètre)
Z Point d'arrivée
I Profondeur (cote de rayon)
 DIN 509 E, F: Surépaisseur de finition (par défaut: 0)
 DIN 76: Profondeur du dégagement
K Largeur du dégagement et type de dégagement
 K aucune donnée : DIN 509 E
 K=0: DIN 509 F
 K\>0: largeur du dégagement pour DIN 76
E Avance réduite pour l'usinage du dégagement (par défaut:
Avance active)
Paramètres pour le dégagement DIN 509 E
Diametre I K R
<= 18 0,25 2 0,6
\> 18 – 80 0,35 2,5 0,6
\> 80 0,45 4 1
