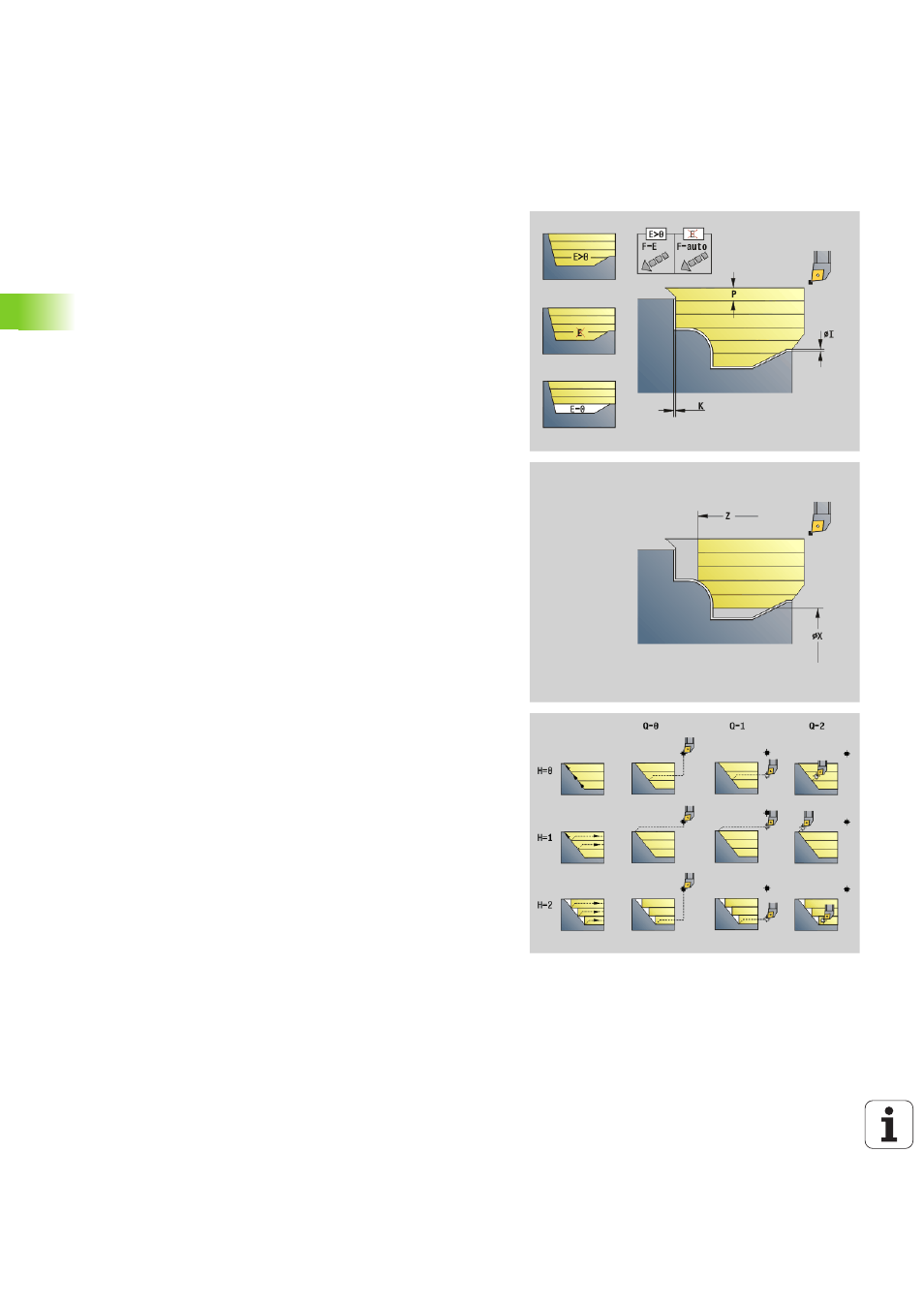

Ebauche longitudinale G810
La fonction G810 usine la zone du contour définie. Soit vous transférez
la référence du contour à usiner dans les paramètres du cycle, soit
vous définissez le contour directement après l'appel du cycle (voir
"Travailler avec les cycles se référant à un contour" à la page 272). Le
contour à usiner peut comporter plusieurs parties creuses. Le cas
échéant, la zone d'usinage est subdivisée en plusieurs parties.
Paramètres
ID
Contour auxiliaire - Numéro d'identification du contour à usiner
NS Numéro de séquence initiale (début de la section de contour)
NE Numéro de séquence finale (fin de la section de contour)
 NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
 NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
P Plongée max.
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
E Comportement de plongée
 E=0: Ne pas usiner les parties plongeantes du contour
 E\>0: avance de plongée
 Aucune donnée : réduction d'avance en fonction de l'angle
de plongée – 50% max.
X Limite d'usinage dans le sens X (cote de diamètre) – (par
défaut: pas de limite d'usinage)
Z Limite d'usinage dans le sens Z (par défaut: pas de limite
d'usinage)
A Angle d'approche (référence: Axe Z) – (par défaut: 0°/180°;
parallèlement à l'axe Z)
W Angle de sortie (référence: Axe Z) – (par défaut: 90°/270°;
perpendiculaire à l'axe Z)
H Type de sortie (par défaut: 0)
 0: Usine le long du contour après chaque passe
 1: Dégage l'outil à 45°; lissage du contour après la dernière
coupe
 2: Dégage l'outil à 45°; pas de lissage du contour
Q Type de dégagement en fin de cycle (par défaut: 0)
 0: Retour au point initial (d'abord sens X, puis Z)
 1: Positionne l'outil devant le contour fini
 2: Relève l'outil à la distance de sécurité et arrête
