HEIDENHAIN MANUALplus 620, CNC PILOT 640 519
6
.3 Cont
ours da
ns
le plan YZ

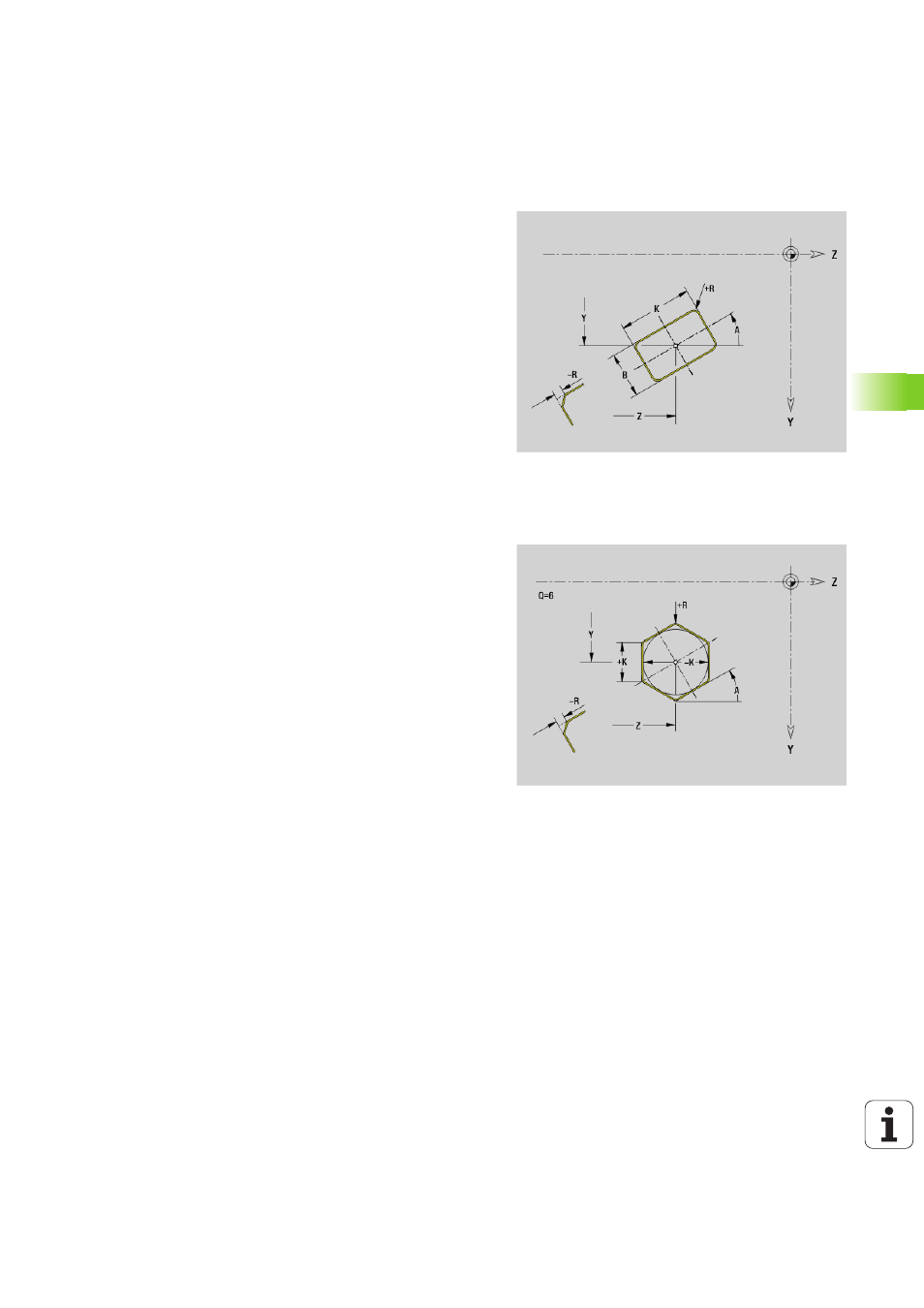

Rectangle plan YZ G385 Géo
G385 définit un rectangle dans le plan YZ.
Polygone plan YZ G387 Géo
G387 définit un polygone régulier dans le plan YZ.
Paramètres
Y
Centre du rectangle
Z Centre du rectangle
X Diamètre de référence
 aucune donnée : "X" issu de l'identifiant de section
 "X" remplace "X" issu de l'indentifiant de section
A Position angulaire (référence: Axe Z positif; par défaut: 0°)
K Longueur du rectangle
B Largeur du rectangle
R Chanfrein/arrondi (par défaut: 0)
 R\>0: rayon de l'arrondi
 R<0: largeur du chanfrein
P Profondeur de la poche (par défaut: "P" issue de G308)
Paramètres
Y
Centre du polygone
Z Centre du polygone
X Diamètre de référence
 aucune donnée : "X" issu de l'identifiant de section
 "X" remplace "X" issu de l'indentifiant de section
Q Nombre de coins (Q \>= 3)
A Position angulaire (référence: Axe Z positif; par défaut: 0°)
K Longueur arête/cote sur plat
 K\>0: longueur de l'arête
 K<0: cote sur plat (diamètre intérieur)
R Chanfrein/arrondi – par défaut: 0
 R\>0: rayon de l'arrondi
 R<0: largeur du chanfrein
P Profondeur de la poche (par défaut: "P" issue de G308)
