HEIDENHAIN MANUALplus 620, CNC PILOT 640 119
2.7 Units – Finition
Formulaire cycle
H
Type de dégagement. Dégagement à 45° dans le sens
inverse de l'usinage et déplacement à la position "I, K"
(défaut: 3):
 0 : en diagonale
 1: d'abord X, puis Z
 2: d'abord Z, puis X
 3: reste à la distance de sécurité
 4: pas de dégagement (l'outil reste à la coordonnée
finale)
 5: en diagonale à la position de départ
 6: d'abord dans le sens X, puis dans le sens Z à la position
de départ
 7: sens Z, puis sens X à la position de départ
 8: avec G1 sur I et K
I, K Position finale du cycle. Position abordée à la fin du cycle (I:
cote au diamètre)

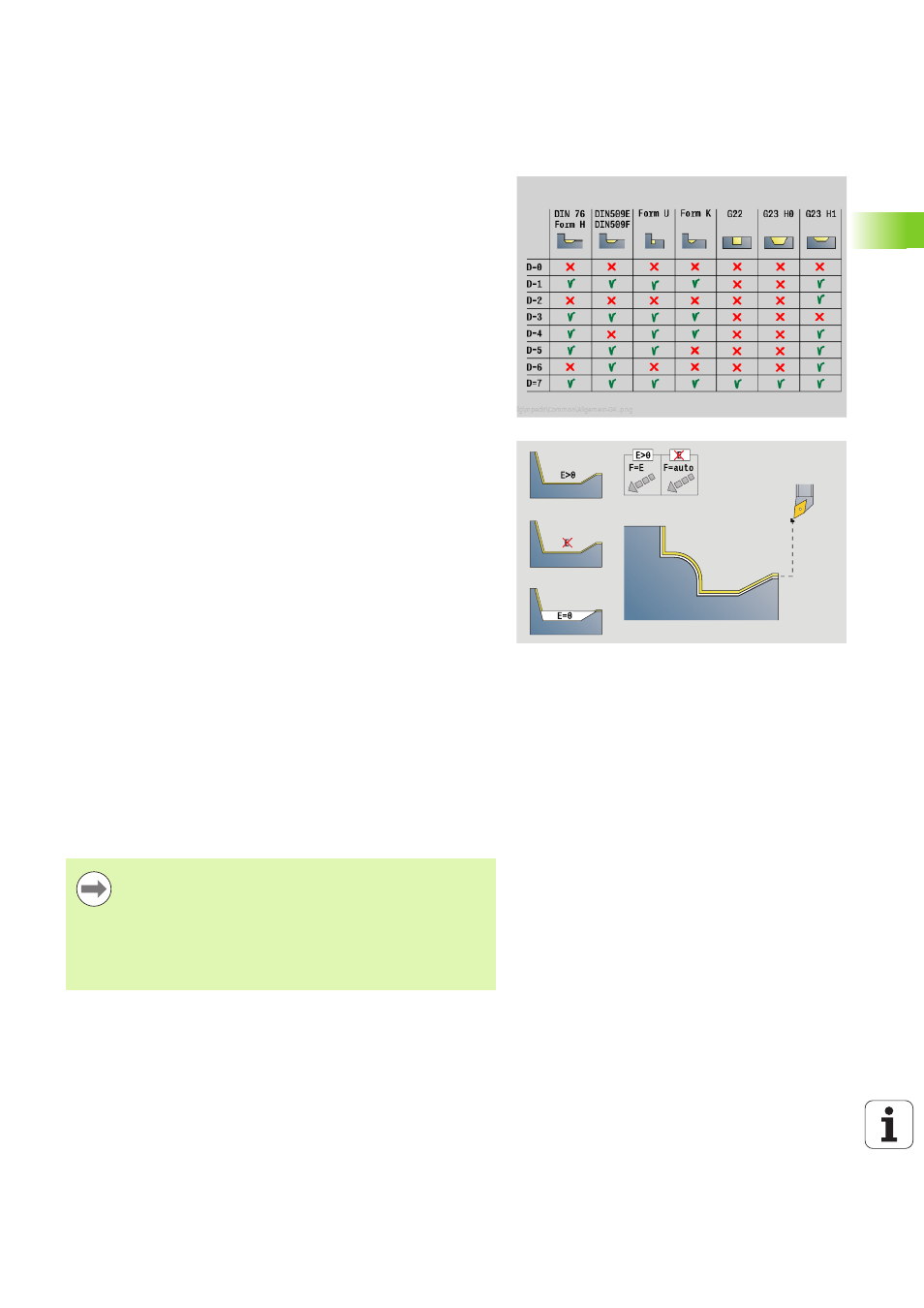

D Masquer les éléments (voir figure)
E Comportement de plongée
 E=0: Ne pas usiner les contours plongeants
 E\>0: avance de plongée pour l'usinage des éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
 Aucune indication : l'avance de plongée est réduite – au
maximum de 50% – lors de l'usinage d'éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
O Réduction d'avance pour éléments circulaires (par défaut: 0)
 0 : Réduction d'avance active
 1: Aucune réduction d'avance
DXX Numéros de correction additionnelle 1, 16
G58 Surépaisseur parallèle au contour - (cote au rayon)
DI Surépaisseur paraxiale X
DK Surépaisseur paraxiale Z
Autres formulaires : voir page 60
Avec la réduction d'avance active, chaque "petit" élément
de contour est usiné avec au moins 4 rotations de broche.
L'adresse Dxx vous permet d'activer une correction
supplémentaire pour toute l'exécution du cycle. Cette
correction additionnelle est à nouveau désactivée à la fin
du cycle. Les corrections additionnelles sont éditables
dans le mode "Déroulement de programme".
