506 Programmation DIN pour l' axe Y
6.2 Cont
ours dans le plan XY
6.2 Contours dans le plan XY

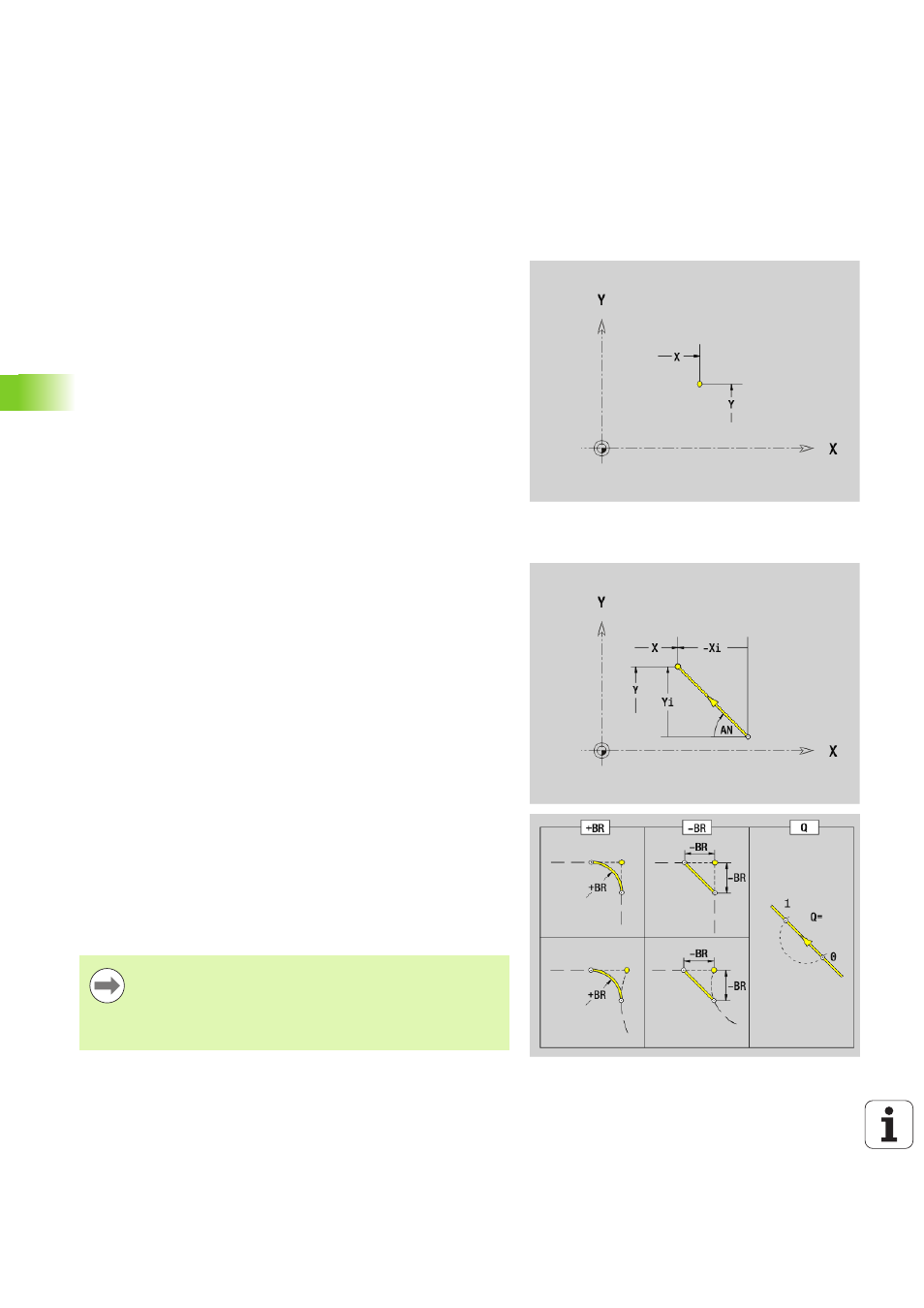

Point initial du contour, plan XY G170-Géo
G170 définit le point initial d'un contour dans le plan XY.
Droite plan XY G171-Géo
G171 définit un élément linéaire d'un contour du plan XY.
Paramètres
X
Point initial du contour (cote du rayon)
Y Premier point du contour
PZ Point initial (rayon polaire)
W Point initial (angle polaire)
Paramètres
X
Point final (cote du rayon)
Y Point final
AN Angle avec l'axe X (sens de l'angle, voir figure d'aide)
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 aucune donnée : raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR\>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
PZ Point final (rayon polaire ; référence : point zéro pièce)
W Point final (angle polaire ; référence : point zéro pièce)
AR Angle (AR correspond à AN)
R Longueur (rayon polaire ; référence : dernier point de contour)
Programmation
 X, Y : en absolu, en incrémental, avec effet modal ou "?"
 ANi : angle de l'élément suivant
 ARi : angle de l'élément précédent
