6.6 Déplacements linéair
e
s et cir
c
ulair
e
s ax
es Y
Fraisage : Déplacement circulaire G2, G3 –
Cotation du centre en incrémental

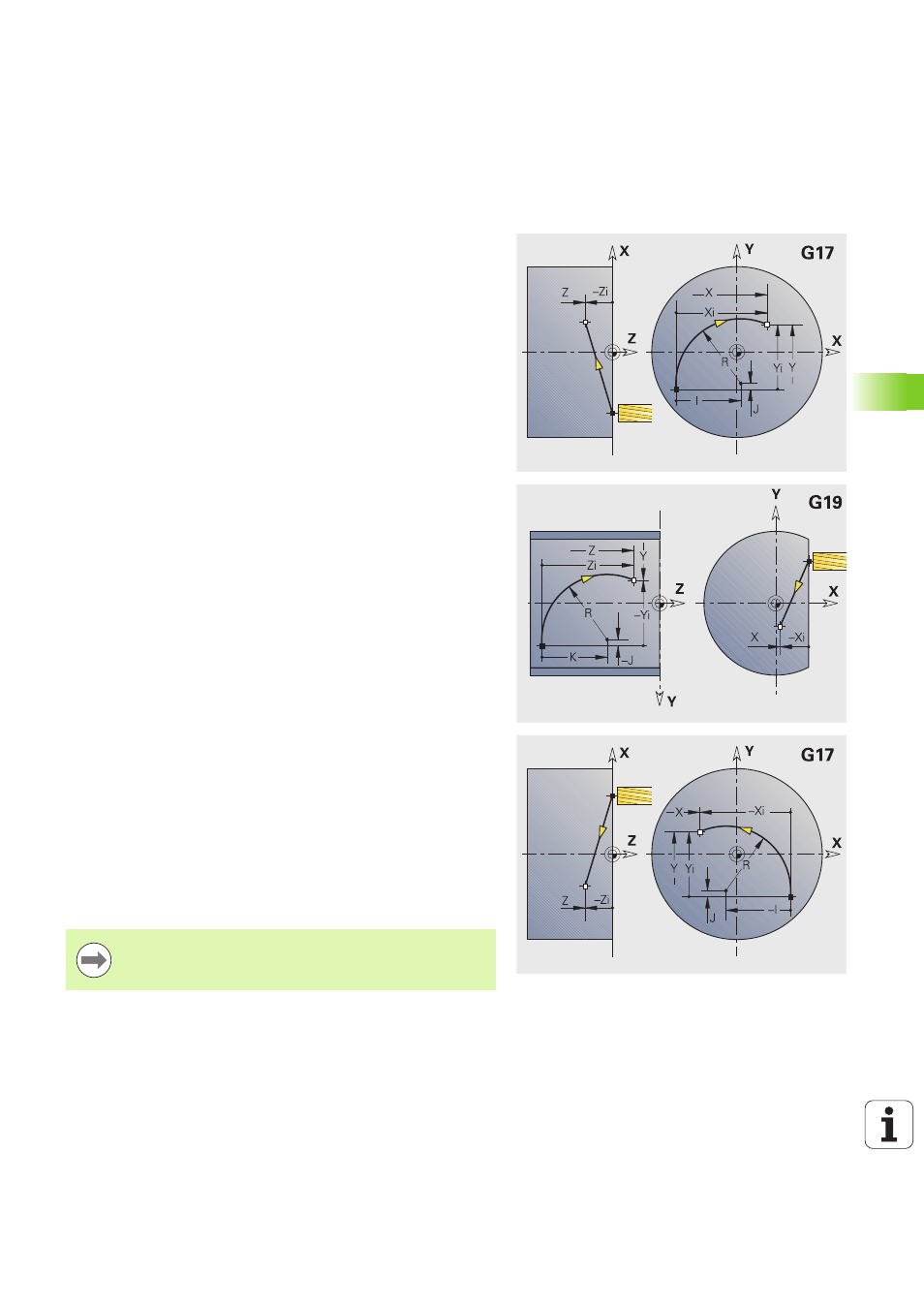

G2/G3 interpolation circulaire en avance travail jusqu'au "point final".
G2/G3 sont exécutées en fonction du plan d'usinage:
 G17 Interpolation dans le plan XY
 Plongée dans le sens Z
 Définition du centre : avec I, J
 G18 Interpolation dans le plan XZ
 Plongée dans le sens Y
 Définition du centre : avec I, K
 G19 Interpolation dans le plan YZ
 Plongée dans le sens X
 Définition du centre : avec J, K
Si le centre du cercle n'a pas été programmé, la Commande
numérique calcule le centre qui propose l'arc de cercle le plus court.
Paramètres
X
Point final (Cote au diamètre)
Y Point final
Z Point final
I Centre en incrémental (cote de rayon)
J Centre incrémental
K Centre incrémental
R Rayon
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 Aucune donnée : raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR\>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
BE Facteur d'avance spéciale pour chanfrein/arrondi (par défaut: 1)
Avance spéciale = avance active * BE (0 < BE <= 1)
Programmation X, Y, Z : en absolu, en incrémental, avec
effet modal ou "?"
