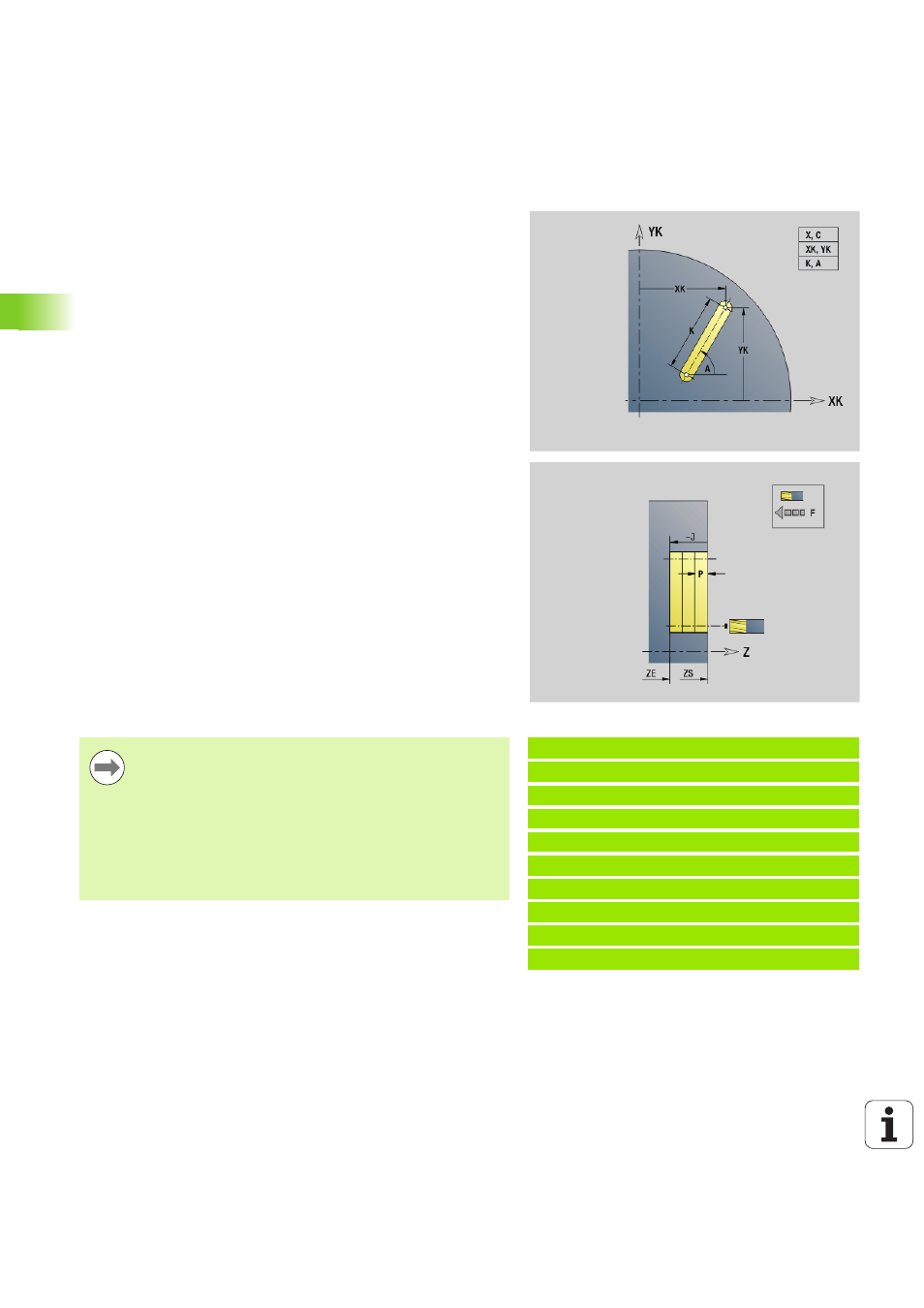

Rainure linéaire sur la face frontale G791
La fonction G791 fraise une rainure allant de la position actuelle à la
position finale. La largeur de la rainure correspond au diamètre de la
fraise. Les surépaisseurs ne sont pas prises en compte.
Combinaisons de paramètres pour la définition du point final : voir
Combinaisons de paramètres pour la définition du plan de fraisage :
 Fond de fraisage ZE, bord supérieur de fraisage ZS
 Fond de fraisage ZE, profondeur de fraisage J
 Bord supérieur de fraisage ZS, profondeur de fraisage J
 Fond de fraisage ZE Beispiel: G791
%791.nc
[G791]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G100 XK20 YK5
N6 G791 XK30 YK5 ZE-5 J5 P2
N7 M15
FIN
Paramètres
X
Point final de la rainure en coordonnées polaires (Cote de
diamètre)
C Angle final. Point final de la rainure en coordonnées polaires
(direction angulaire: voir figure d'aide)
XK Point final de la rainure (cartésien)
YK Point final de la rainure (cartésien)
K Longueur de la rainure - se réfère au centre de la fraise
A Angle de la rainure (référence: voir figure d'aide)
ZE Fond de fraisage
ZS Bord supérieur de fraisage
J Profondeur de fraisage
 J\>0: sens de passe –Z
 J<0: sens de passe +Z
P Plongée maximale (par défaut : profondeur totale en une
passe)
F Avance de passe (défaut : avance active)
 Orientez la broche à la position angulaire désirée avant
d'appeler G791.
 Si vous utilisez un dispositif de positionnement broche
(pas d'axe C), vous obtenez une rainure axiale centrée
par rapport à l'axe de rotation.
 Si J ou ZS sont définis, le cycle déplace l'outil en Z
jusqu'à ce que la distance de sécurité soit atteinte et
fraise ensuite la rainure. Si J et ZS n'ont pas été définis,
le cycle fraise à partir de la position courante de l'outil.
