HEIDENHAIN MANUALplus 620, CNC PILOT 640 539
6.7 Cy
cles de fr
aisag
e
ax
e Y

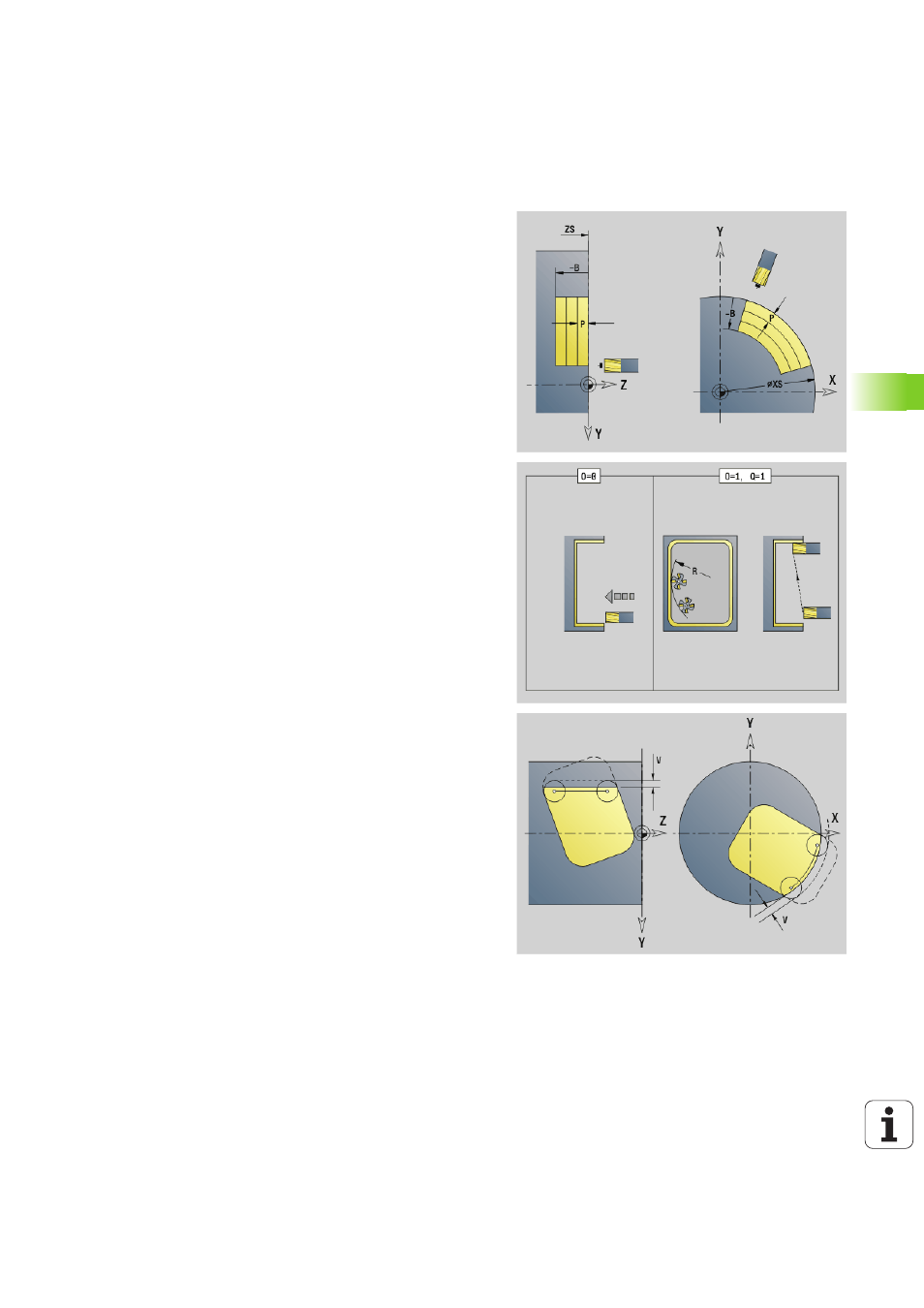

Fraisage de poches, finition G846 (axe Y)
G846 finition des contours fermés définis figurants dans les sections
de programme, dans le plan XY ou YZ :
 FRONT_Y
 FACE_ARR._Y
 ENVEL._Y
Vous agissez sur le sens de fraisage avec le "sens de déroulement du
fraisage H", le "sens d'usinage Q", et le sens de rotation de la fraise.
Paramètres – Finition
ID
Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence initial du contour
 Figures: Numéro de séquence de la figure
 Contour libre fermé: Un élément du contour (pas le point de
départ)
B Profondeur de fraisage (par défaut: Profondeur indiquée dans
définition du contour)
P Passe max. (par défaut: Fraisage en une passe)
XS Bord supérieur de fraisage plan YZ (remplace le diamètre de
référence de la définition du contour)
ZS Bord supérieur de fraisage plan XY (remplace le plan de
référence de la définition du contour)
R Rayon arc de cercle d'approche/de sortie (par défaut: 0)
 R=0: L'élément de contour est abordé directement. Plongée
au point d'approche, au dessus du plan de fraisage, puis
plongée verticale en profondeur.
 R\>0: La fraise effectue un mouvement d'approche/de sortie
en forme d'arc de cercle de manière tangentielle à l'élément
de contour.
U Facteur de recouvrement (minimal). Définit le recouvrement
des trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement - hors fonction pour l'usinage avec
l'axe C
H Mode de fraisage (par défaut : 0)
 0 : en opposition
 1 : en avalant
F Avance de plongée pour plongée en profondeur (par défaut :
avance active)
E Avance réduite pour éléments circulaires (par défaut : avance
actuelle)
RB Plan de retrait (par défaut : retour à la position initiale)
 Plan XY : position de retrait dans le sens Z
 Plan YZ : position de retrait dans le sens X (cote de diamètre)
Q Sens d'usinage (par défaut : 0)
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
