HEIDENHAIN MANUALplus 620, CNC PILOT 640 365
4.26 Cy
cles de fr
aisag
e

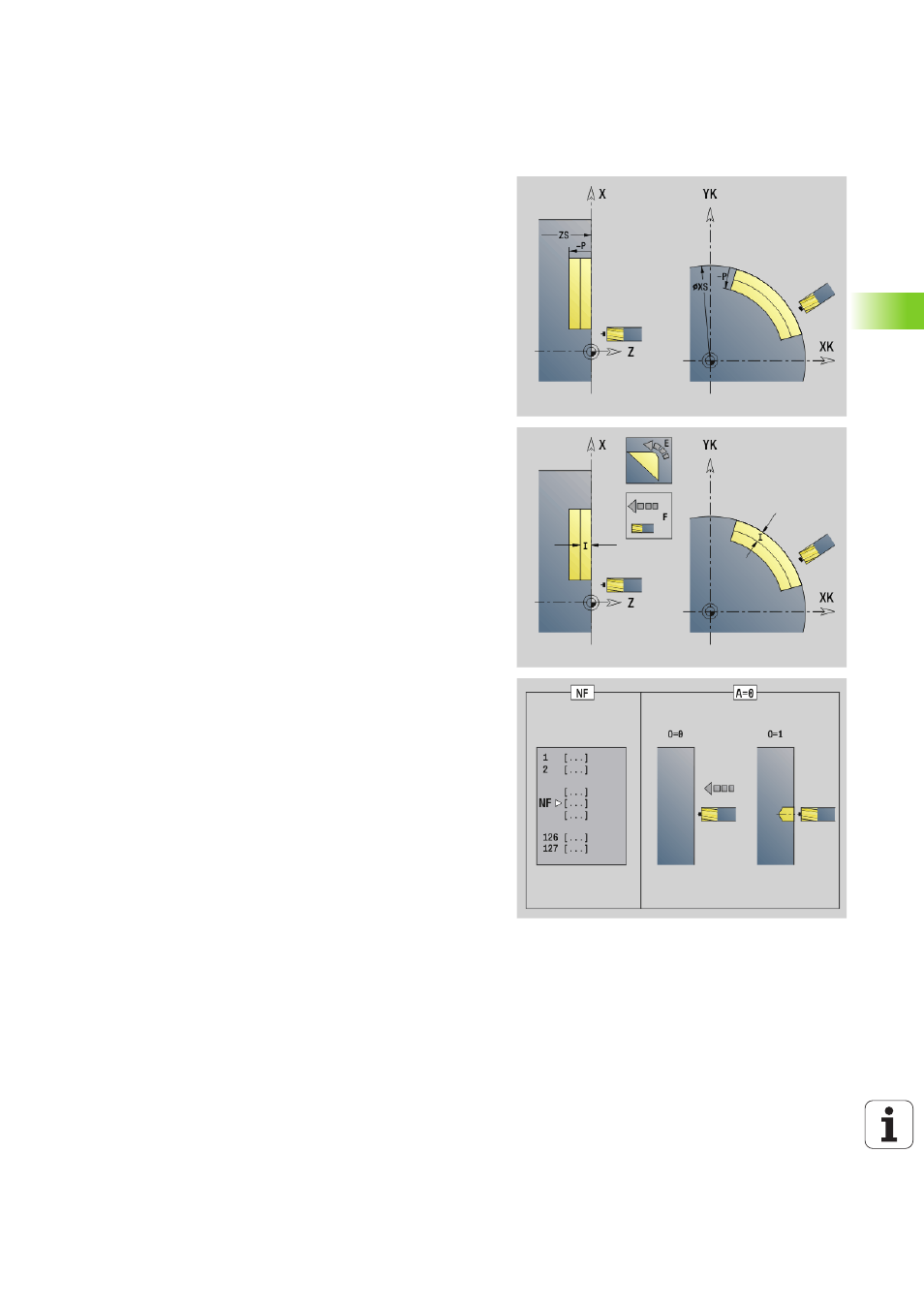

Paramètres – Fraisage
NE
Numéro de séquence – Fin de la section de contour
 Figures, contour libre fermé : aucune donnée
 Contour libre ouvert: Dernier élément du contour
 Le contour comporte un seul élément:
 Aucune donnée : usinage dans le sens du contour
 NS=NE programmé: Usinage dans le sens inverse du
contour
H Mode de fraisage (par défaut : 0)
 0 : en opposition
 1 : en avalant
I Plongée (max.) (par défaut: Fraisage en une passe)
F Avance de passe (plongée en profondeur) – (par défaut:
Avance active)
E Avance réduite pour éléments circulaires (par défaut : avance
actuelle)
R Rayon arc de cercle d'approche/de sortie (par défaut: 0)
 R=0: L'élément de contour est abordé directement; plongée
au point d'approche, au-dessus du plan de fraisage, puis
plongée verticale en profondeur
 R\>0: la fraise effectue une course d'approche/de sortie en
forme d'arc de cercle. La trajectoire de cette course est
reliée de manière tangentielle à l'élément de contour.
 R<0 pour les coins intérieurs : la fraise effectue une course
d'approche/de sortie en forme d'arc de cercle. La trajectoire
de cette course est reliée de manière tangentielle à
l'élément de contour.
 R<0 pour les coins extérieurs : l'élément de contour est
approché/quitté de manière linéaire et tangentielle
P Profondeur de fraisage (par défaut: Profondeur indiquée dans
définition du contour)
XS Bord supérieur de fraisage de l'enveloppe (remplace le plan de
référence issu de la définition du contour)
ZS Bord supérieur de fraisage face frontale (remplace le plan de
référence de la définition du contour)
RB Plan de retrait (par défaut : retour à la position initiale)
 Face frontale ou arrière: Position de retrait dans le sens Z
 Enveloppe: Position de retrait dans le sens X (cote de
diamètre)
D Début numéro d'élément pour usiner des figures partielles.
V Fin numéro d'élément pour usiner des figures partielles.
Pour les figures, le contour est décrit dans le sens anti-horaire.
Le premier élément du contour pour les figures est:
 Rainure circulaire: L'arc de cercle le plus grand
 Cercle entier: Le demi-cercle supérieur
 Rectangle, polygone et rainure linéaire : la"position angulaire"
indique le premier élément du contour.
