72 Units smart.Turn
2.2 Units – Ebauc
he

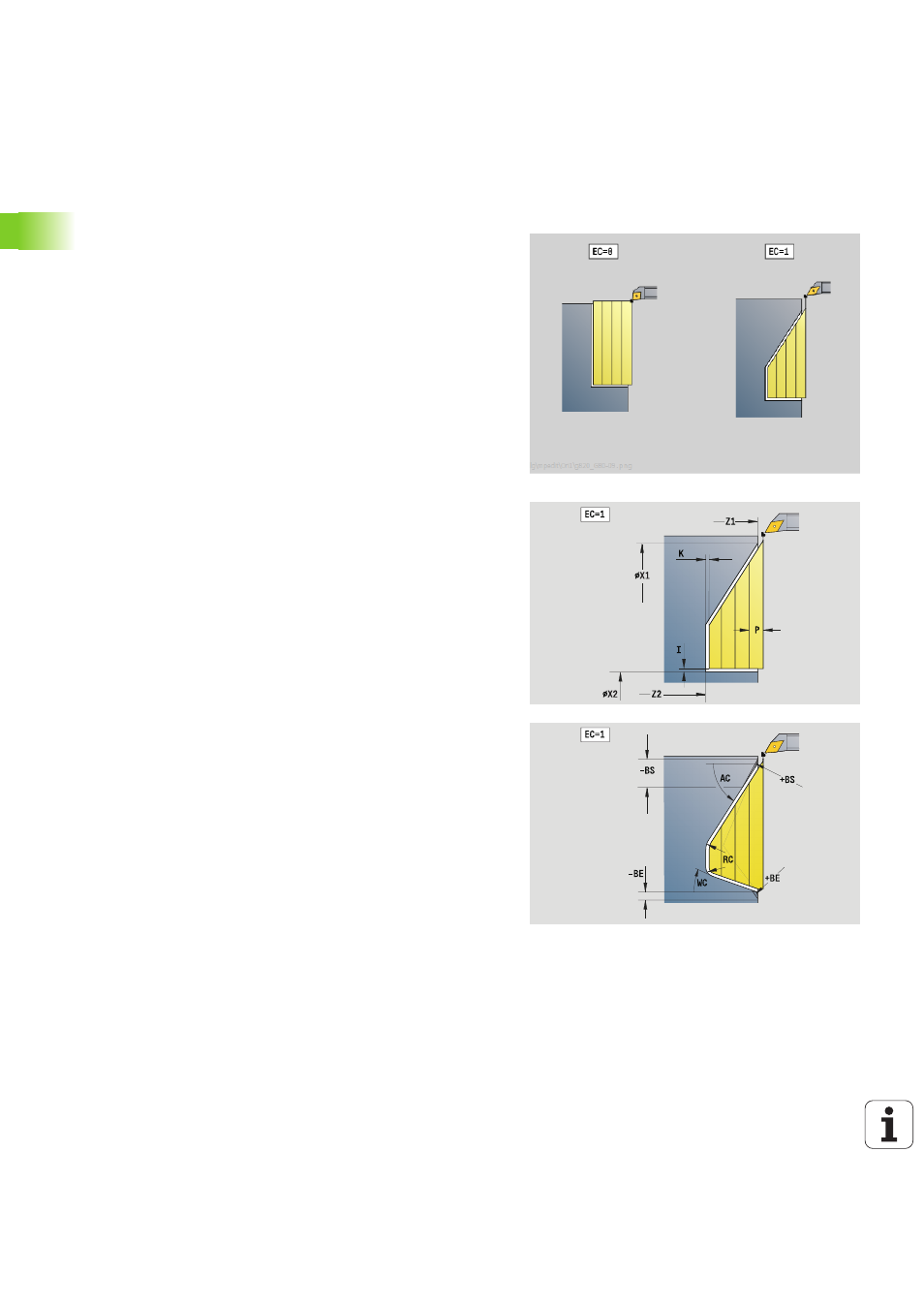

Unit "Ebauche transversale, programmation
directe du contour"
L'Unit usine le contour défini avec les paramètres. Dans EC, vous
définissez s'il s'agit d'un contour "normal" ou d'un contour en plongée.
Nom de l'unit : G820_G80 / cycle : G820 (voir page 277)
Accès à la base de données technologiques :
 Type d'usinage : ébauche
 Paramètres variables : F, S, E, P
Formulaire Contour
EC
Type de contour
 0: Contour normal
 1: Contour en plongée
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
RC Arrondi: Rayon dans les angles
AC Angle initial : angle du premier élément de contour
(plage : 0° < AC < 90°)
WC Angle final : angle du dernier élément de contour
(plage : 0° < WC < 90°)
BS Chanfrein/Arrondi au début
 BS\>0: rayon de l'arrondi
 BS<0: longueur de la section du chanfrein
BE Chanfrein/arrondi à la fin
 BE\>0: rayon de l'arrondi
 BE<0: longueur de la section du chanfrein
BP Durée de pause : temps d'interruption du mouvement
d'avance. L'interruption d'avance (intermittente) permet de
briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à l'exécution de
la pause suivante. L'interruption d'avance (intermittente)
permet de briser le copeau.
Formulaire cycle
P
Plongée max.
I, K Surépaisseur dans le sens X, Z (I: cote de diamètre)
E Comportement de plongée
 E\>0: avance de plongée pour l'usinage des éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
 Aucune indication : l'avance de plongée est réduite – au
maximum de 50% – lors de l'usinage d'éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
H Lissage du contour
 0 : après chaque passe le long du contour (dans la limite
de la passe)
 1 : après la dernière passe (contour entier) ; dégager
l'outil à 45°
 2 : pas de lissage du contour ; dégager l'outil à 45°
Autres formulaires : voir page 60
