130 Units smart.Turn
2.8 Units – Filetag
e
Unit "Filet API"
L'Unit réalise un filetage API simple filet ou multi-filets. La profondeur
de filetage diminue en sortie de filet.
Nom de l'unit : G352_API / cycle : G352 (voir page 315)
Accès à la base de données technologiques :
 Type d'usinage : filetage
 Paramètres variables : F, S

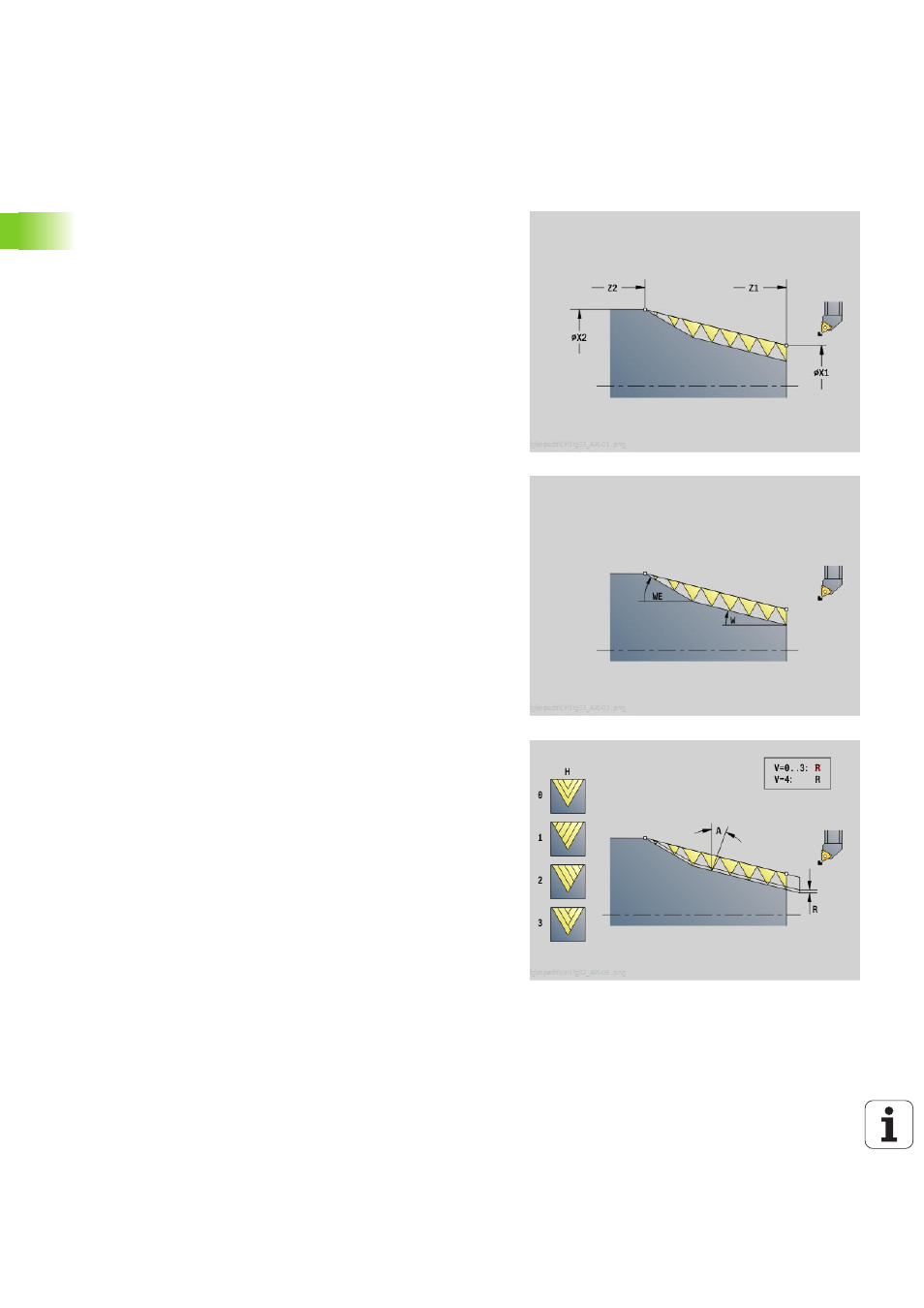

Formulaire Filetage
O
Lieu du filetage
 0: Filetage intérieur (Passe en +X)
 1: Filetage extérieur (Passe en –X)
X1, Z1 Point de départ du filet (X1: cote au diamètre)
X2, Z2 Point final du filet (X2: cote au diamètre)
W Angle du cône (référence : axe Z ; –45°<W<45°)
WE Angle de sortie (référence : axe Z ; 0°<WE<90°; par défaut:
12°)
F1 Pas du filet
U Profondeur du filet (automatique pour filet ISO métrique)
Formulaire cycle
I
Plongée maximale (Cote au rayon)
H Type de décalage (décalage entre les différentes passes
dans le sens de coupe)
 0: sans décalage
 1: de la gauche
 2: de la droite
 3: altern. gauche/droite
V Type de passe (informations détaillées : voir page 126)
 0 : section de coupe constante
 1 : passe constante
 2 : avec répartition de passe restante
 3 : sans répartition de passe restante
 4 : comme MANUALplus 4110
 5 : passe constante (comme pour 4290)
 6 : constant avec reste (comme pour 4290)
A Angle de passe (référence : axe X ; 0°\>A\>60°; par défaut :
30°)
R Profondeur de coupe restante (seulement avec V=4)
C Angle départ
D Nombre de filets
Q Nombre de passes à vide
Autres formulaires : voir page 60
