546 Programmation DIN pour l' axe Y
6.8 Ex
emples de pr
ogr
a
mmation
6.8 Exemples de programmation

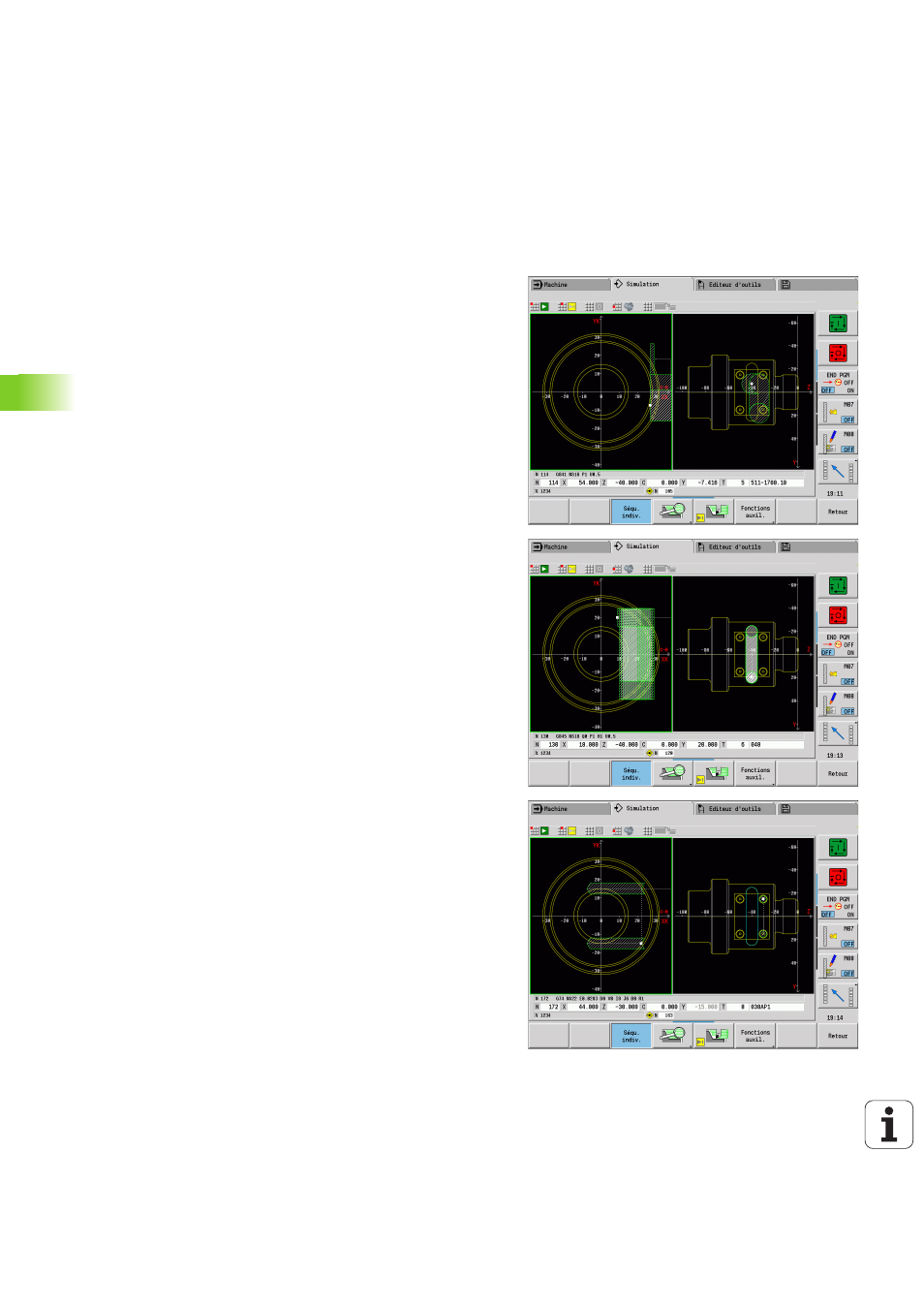

Usinage avec l'axe Y
Dans le programme CN suivant, les contours de fraisage et de perçage
sont construits de manière imbriquée. Une rainure linéaire est usinée
sur une surface (méplat). Sur la surface (méplat), un motif de perçage
avec respectivement deux perçages est disposé de part et d'autre de
la rainure.
Dans un premier temps, l'opération de tournage est réalisée, puis
l'opération de fraisage a lieur sur la "surface unique". La rainure linéaire
est ensuite usinée avec l'Unit "Fraisage de poche sur l'enveloppe Y",
puis ébavurée. Au moyen des Units suivants, le centrage des trous du
motif est exécuté, puis le perçage, et ensuite le taraudage.
