218 Programmation DIN
4.4 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e

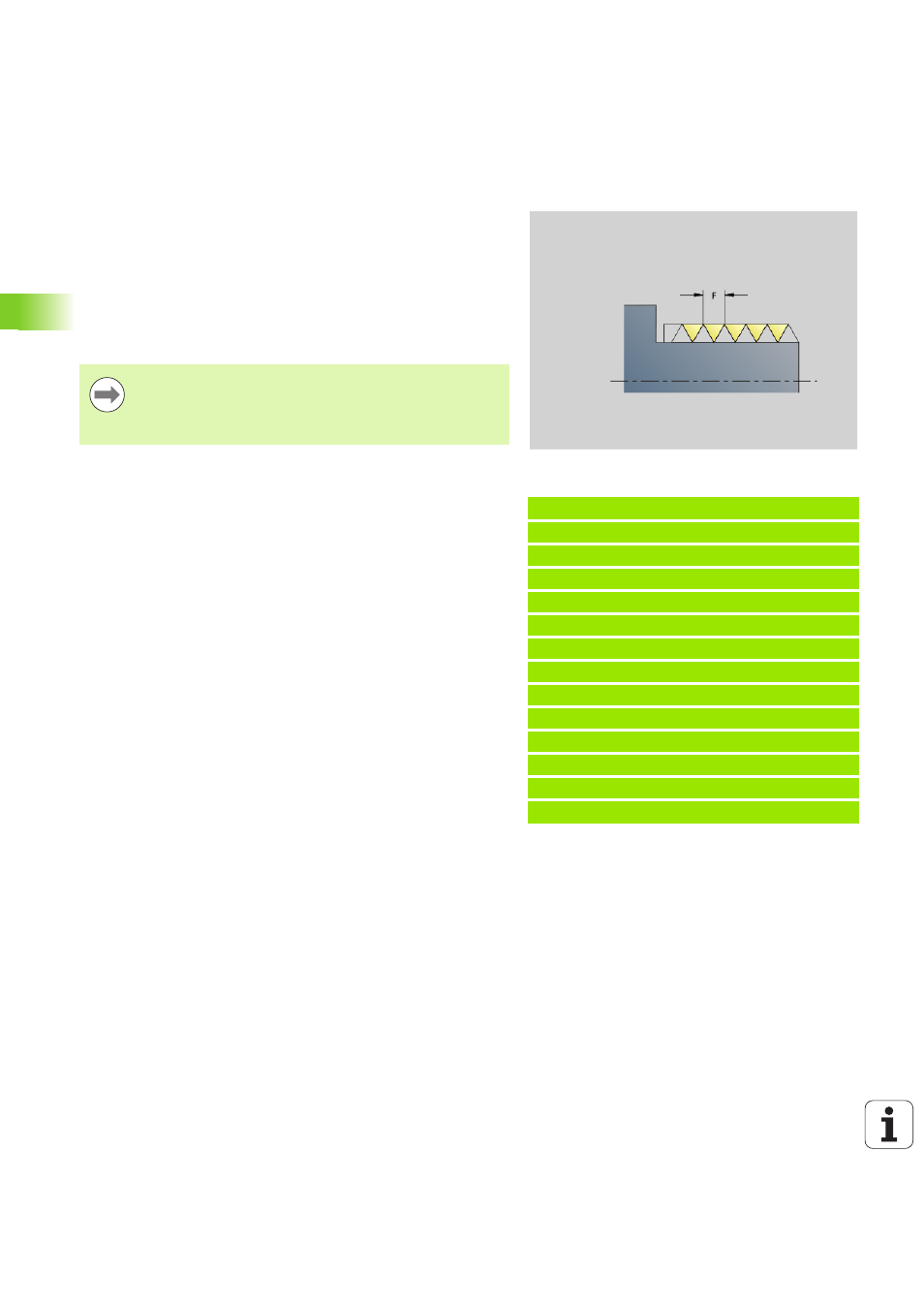

Filet (standard) G34-Géo
La fonction G34 définit un filet simple ou un filet chaîné, extérieur ou
intérieur (filetage au pas fin ISO métrique DIN 13, série 1). La
Commande numérique calcule toutes les valeurs nécessaires.
Vous chaînez les filetages en programmant successivement plusieurs
séquences G1/G34.
Beispiel: G34
. . .
PIECE FINIE
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G34 [métrique ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G34 F1.5 [filet à pas fin métrique ISO]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Paramètre
F
Pas du filetage (par défaut: pas du filetage issu du tableau
standard)
 Avant G34 ou dans la séquence CN avec G34,
programmez un élément de contour linéaire en tant
qu'élément de référence.
 Usinez le filet avec G31.
