578 TURN PLUS
7.
5 Ex
emple

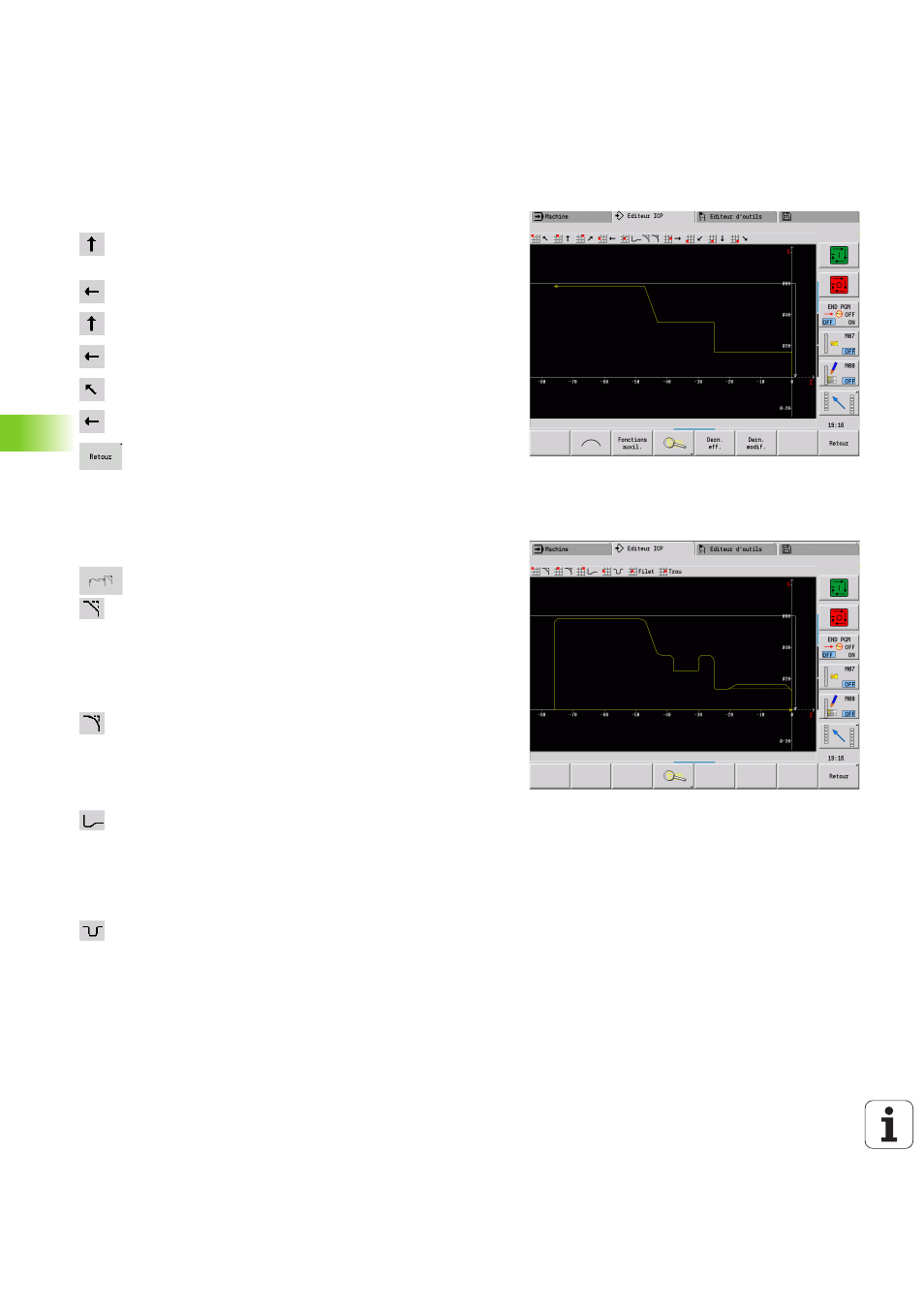

Définir le contour de base
 Sélectionner "ICP \> Pièce brute (\> Contour)".
 Introduire le point de départ du contour X = 0, Z = 0
et le point final de l'élément X = 16.
 Entrer Z = –25
 Entrer X = 35
 Entrer Z = -43
 Entrer X = 58 ; W = 70
 Entrer Z = –76
 Appuyer sur la softkey "Retour" pour revenir au menu
précédent.
Définir les éléments de forme
Chanfrein "Coin pour goupille filetée"
 Sélectionner les éléments de forme.
 Sélectionner "Forme \> Chanfrein"
 Valider "Coin pour goupille filetée".
 Boîte de dialogue "Chanfrein" : largeur du chanfrein =
3 mm
Arrondis
 Sélectionner "Forme \> Arrondi"
 Valider "Coin pour arrondi".
 Boîte de dialogue "Arrondi" : rayon de l'arrondi = 2 mm
Dégagement
 Sélectionner "Forme \> Dégagement \> Dégagement
de forme G"
 Valider "Coin pour dégagement".
 Boîte de dialogue "Dégagement forme DIN 76"
Gorge
 Sélectionner "Forme \> Gorge \> Gorge standard /
G22"
 Valider l'"élément de base pour la gorge".
 Boîte de dialogue "Gorge standard/G22" :
 Coin intérieur (Z) = 25 mm
 Coin intérieur (Ki) = –8 mm
 Diamètre de la gorge = 25 mm
 rayon externe/chanfrein (B) = - 1 mm
