HEIDENHAIN MANUALplus 620, CNC PILOT 640 195
4.1 Pr
ogr
ammation en mode DIN/ISO
Paramètres d'adresse
Les coordonnées se programment en valeurs absolues ou
incrémentales. Si vous n'indiquez pas les coordonnées X, Y, Z, XK, YK,
C, celles-ci sont celles de la dernière séquence exécutée (avec effet
modal).
La Commande numérique calcule les coordonnées des axes
principaux X, Y ou Z lorsque vous programmez "?" (programmation
géométrique simplifiée – PGS).
Les fonctions d'usinage G0, G1, G2, G3, G12 et G13 sont des
fonctions modales. Cela signifie que la Commande numérique prend
en compte la commande G précédente si les paramètres d'adresse X,
Y, Z, I ou K sont programmés sans fonction G dans la séquence
suivante. Dans ce cas, les valeurs absolues doivent être des
paramètres d'adresse.
La Commande numérique supporte les variables et les expressions
arithmétiques comme paramètres d'adresse.

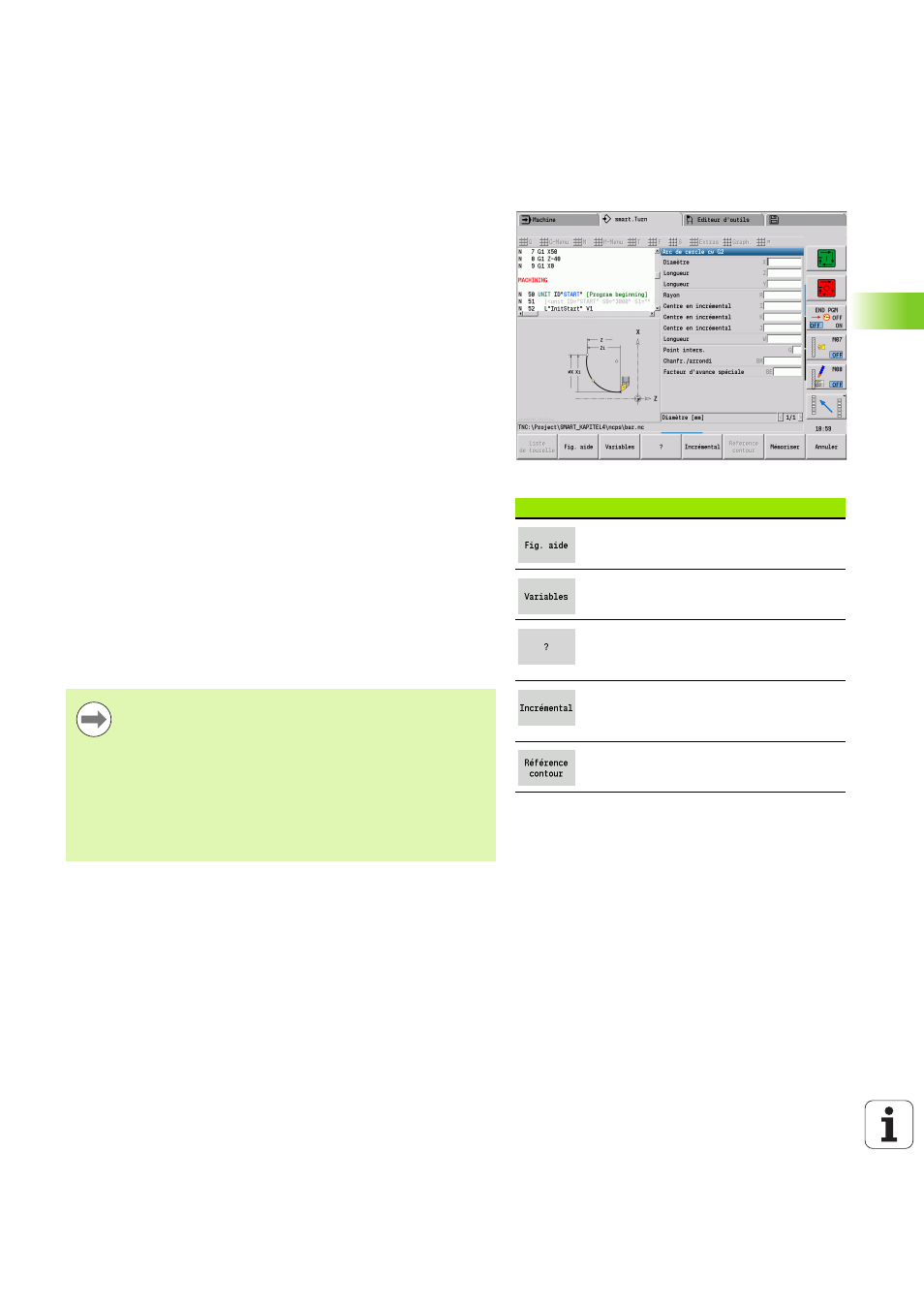

Edition des paramètres d'adresse :
 Activer la boîte de dialogue
 Positionner le curseur sur le champ de saisie et introduire/modifier
les valeurs ou
 utiliser les possibilités de programmation avancées à l'aide des
softkeys.
 programmer "?" (VGP)
 Commutation "Incrémental – Absolu"
 Activer la saisie de variables
 Appliquer la référence de contour
Softkey dans le dialogue G
Affiche et cache alternativement la figure
d'aide.
Affiche le clavier alphabétique pour la
saisie des variables (touche GOTO)
Ajoute le point d'interrogation pour
activer la "Programmation Géométrique
Simplifiée".
Commute le paramètre de
programmation actuel vers la
programmation en incrémental.
Permet la prise en compte des
références de contour pour NS et NE.
Utilisez la "Programmation géométrique simplifiée" pour
les coordonnées cibles et les coordonnées du centre
manquantes. La PGS offre les possibilités suivantes :
 ? : la commande calcule la valeur.
 ?\> : la commande calcule la valeur. S'il existe deux
solutions, la commande utilise la valeur la plus élevée
des deux.
 ?< : la commande calcule la valeur. La commande utilise
la valeur la plus faible pour deux solutions.
