354 Programmation DIN
4.26 Cy
cles de fr
aisag
e

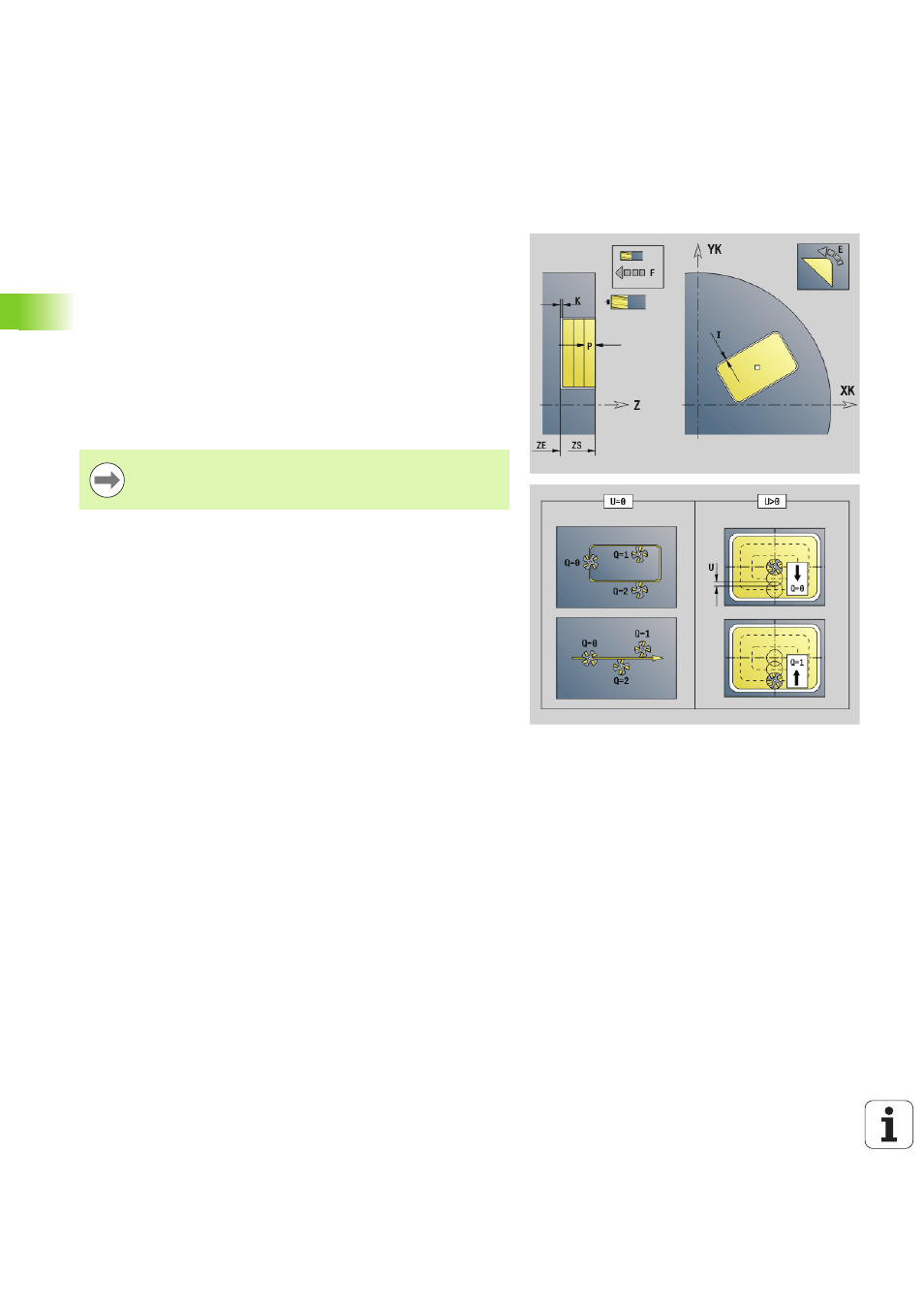

Cycle de fraisage de contours et de figures sur la
face frontale G793
G793 fraise des figures ou des "contours libres" (ouverts ou fermés)
G793 est suivi:
 de la figure à fraiser avec:
 Définition du contour de la figure (G301..G307) – Voir "Contours
sur la face frontale/arrière" à la page 232.
 Fin du contour de fraisage (G80)
 le contour libre avec:
 Point initial du contour de fraisage (G100)
 Contour de fraisage (G101, G102, G103)
 Fin du contour de fraisage (G80)
Utilisez de préférence la définition de contour avec ICP
dans la section géométrie du programme ainsi que les
cycles G840, G845 et G846.
Paramètres
ZS
Bord supérieur de fraisage
ZE Fond de fraisage
P Plongée maximale (par défaut : profondeur totale en une
passe)
U Facteur de recouvrement, Fraisage de contour ou de poches
(par défaut: 0)
 U = 0: fraisage de contours
 U\>0: fraisage de poches – recouvrement minimal des
trajectoires de fraisage = U*diamètre de la fraise
R Rayon d'approche (rayon d'approche/de sortie) – (par défaut : 0)
 R=0: L'élément de contour est abordé directement; plongée
au point d'approche, au-dessus du plan de fraisage, puis
plongée verticale en profondeur
 R\>0: la fraise effectue une course d'approche/de sortie en
forme d'arc de cercle. La trajectoire de cette course est
reliée de manière tangentielle à l'élément de contour.
 R<0 pour les coins intérieurs : la fraise effectue une course
d'approche/de sortie en forme d'arc de cercle. La trajectoire
de cette course est reliée de manière tangentielle à
l'élément de contour.
 R<0 pour les coins extérieurs : longueur de l'élément
d'approche/de sortie linéaire ; l'élément de contour est
approché/quitté de manière tangentielle
I Surépaisseur parallèle au contour
K Surépaisseur Z
F Avance plongée
E Avance réduite pour éléments circulaires (par défaut : avance
actuelle)
