174 Units Smart.Turn pour l' axe Y
3.2 Units – Pré-perçag
e, ax
e Y

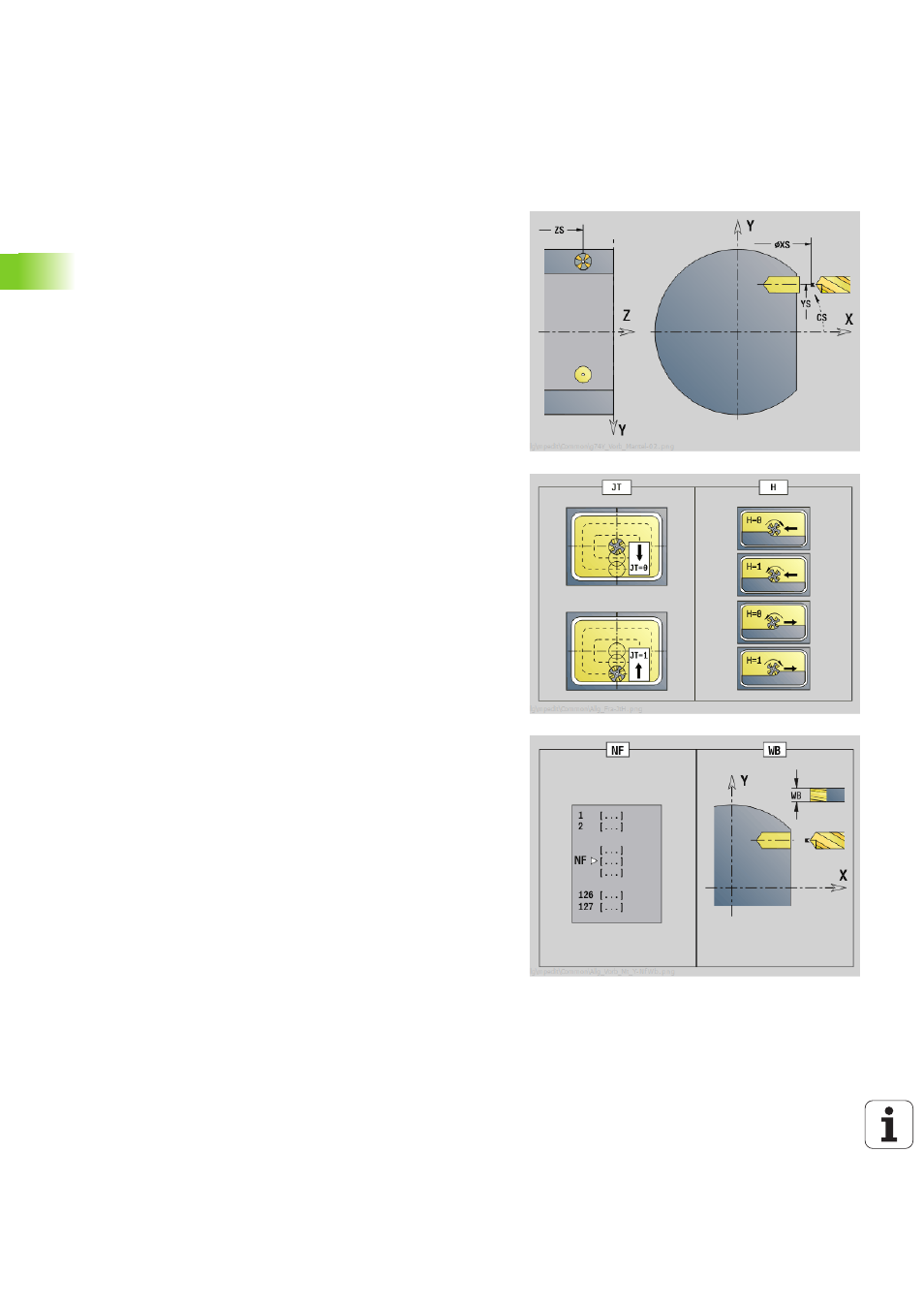

Unit "Pré-perçage fraisage de poche ICP plan YZ"
L'Unit détermine la position de pré-perçage et exécute le perçage. La
position de pré-perçage est transférée au cycle de fraisage suivant via
la référence mémorisée dans NF. Si la poche est constituée de
plusieurs sections, l'unit crée un perçage pour chaque section.
Nom de l'unit : PERC_ENVEL_845_Y / cycle : G845 A1 (voir page 372)
Accès à la base de données technologiques :
 Type d'usinage : Perçage
 Paramètres variables : F, S
Paramètres du formulaire Contour
FK
voir page 62
NS Numéro de séquence initial du contour
NE No séqu. finale contour
X1 Bord supérieur de fraisage (cote au diamètre)
P2 Profondeur contour
Paramètres du formulaire Cycle
JT
Sens déroulement:
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur, sens de la plongée
K Surépaisseur parallèle au contour
U Facteur de recouvrement (par défaut : 0,5)
WB Diamètre de la fraise
NF Marque position
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0: Sans réduction
 1: A la fin du perçage
 2: Au début du perçage
 3: Au début et à la fin du perçage
AB Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
RB Plan de retrait (cote de diamètre)
Autres formulaires : voir page 60
