HEIDENHAIN MANUALplus 620, CNC PILOT 640 213
4.4 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e

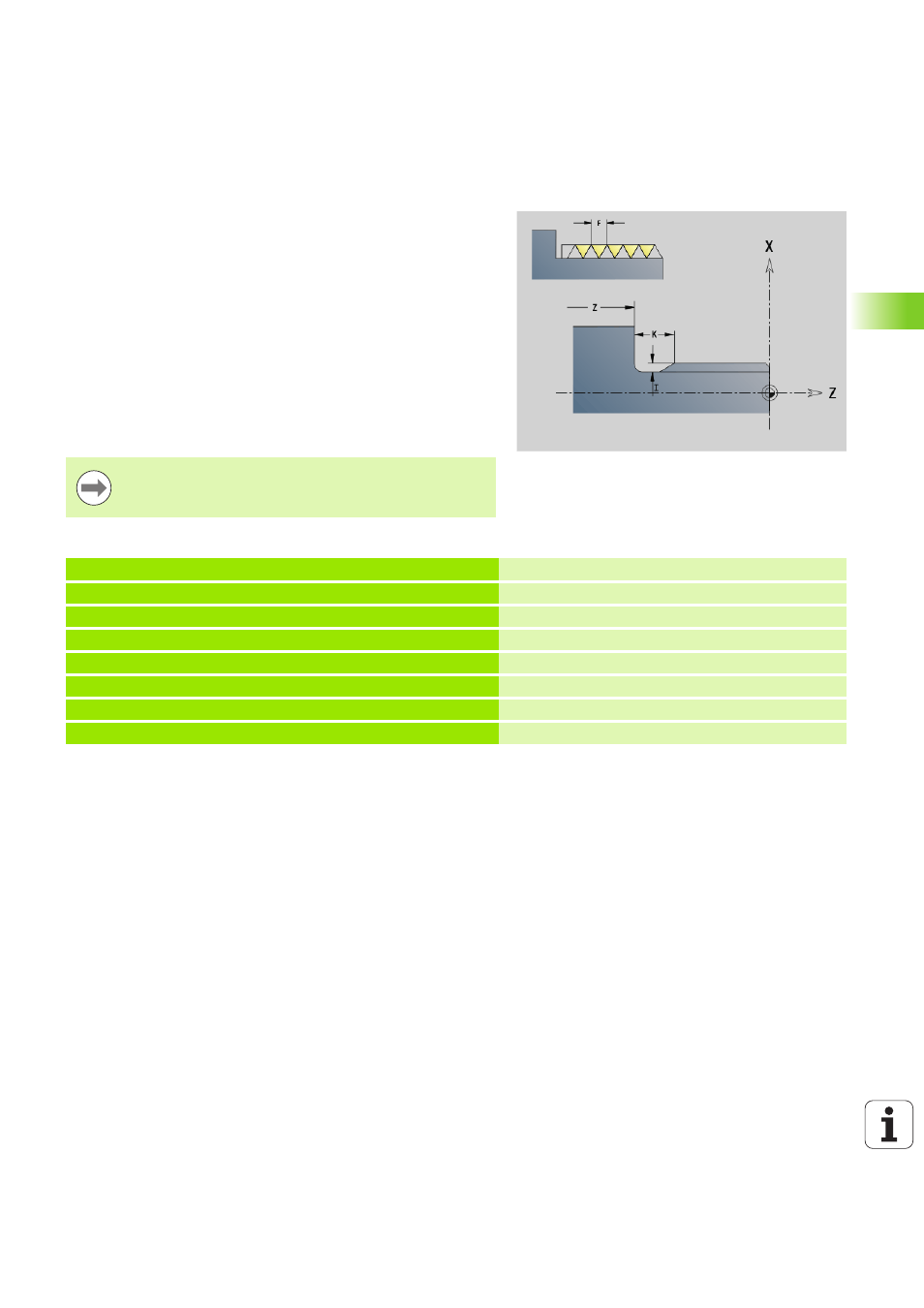

Filet avec dégagement de filetage G24–Géo
La fonction G24 définit un élément de base linéaire avec filetage
longitudinal suivi d'un dégagement (DIN 76). Le filetage est extérieur
ou intérieur (filet à pas fin ISO métrique DIN 13, al. 2, série 1).
Exemple G24-Géo
Paramètre
F
Pas du filet
I Profondeur du dégagement (cote de rayon)
K Largeur du dégagement
Z Point final du dégagement
BE, BF, BD, BP et BH (voir "Attributs d'usinage pour les éléments de
forme" à la page 203)
FP
Ne pas usiner cet élément (uniquement nécessaire pour
TURN PLUS).
 1: ne pas usiner l'élément
 Ne programmer G24 que dans des contours fermés
 Le filet est usiné avec G31.
. . .
PIECE FINIE
N1 G0 X40 Z0
N2 G1 X40 BR-1.5 Point initial du filet
N3 G24 F2 I1.5 K6 Z-30 Filetage avec dégagement
N4 G1 X50 avec épaulement final
N5 G1 Z-40
. . .
