HEIDENHAIN MANUALplus 620, CNC PILOT 640 221
4.4 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e

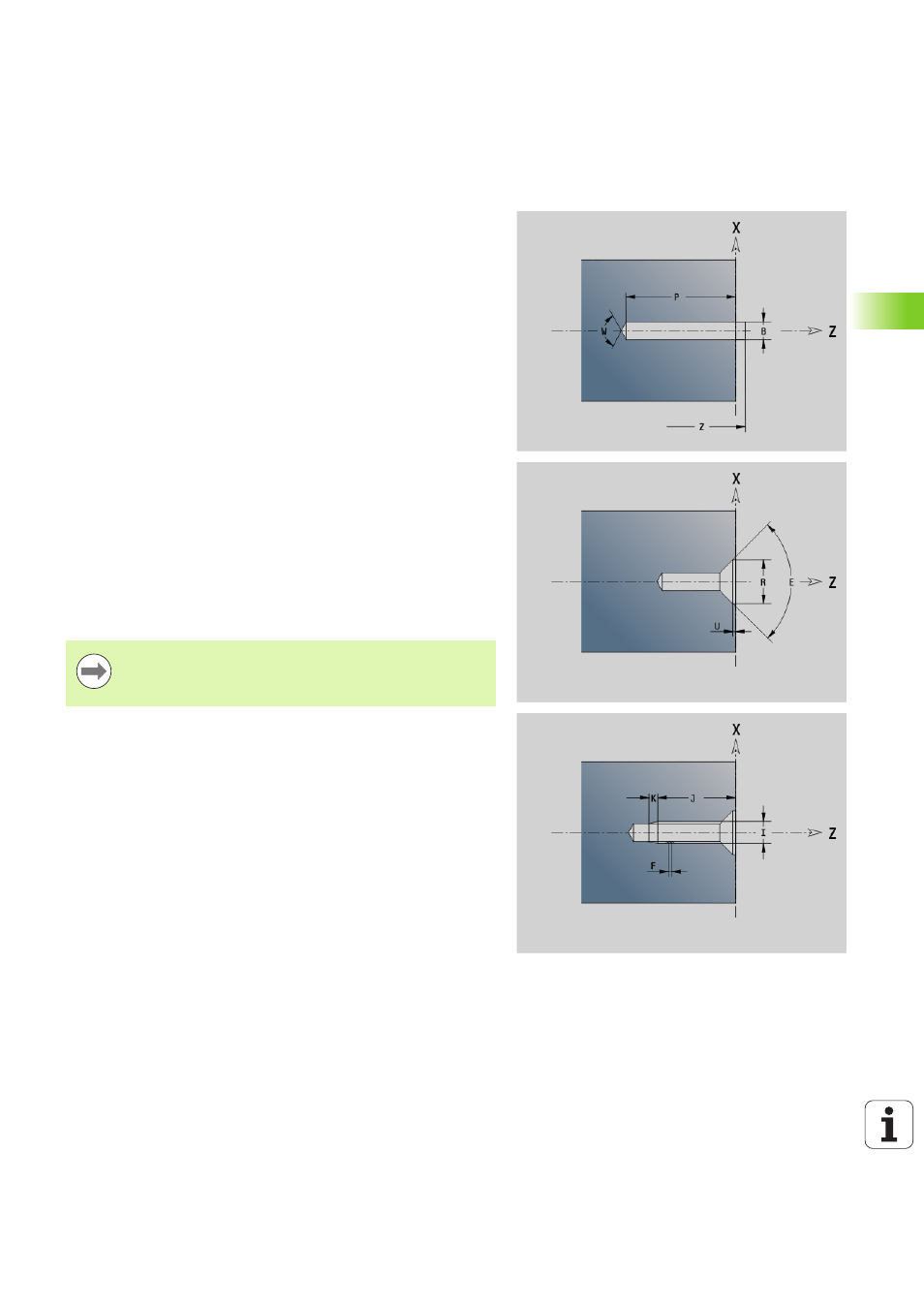

Perçage (au centre) G49–Géo
La fonction G49 définit un trou unique avec lamage et taraudage au
centre de rotation (face frontale ou face arrière). Le perçage G49
n'est pas une partie du contour mais un élément de forme.
Paramètre
Z
Position du début du perçage (point de référence)
B Diamètre de perçage
P Profondeur de perçage (sans pointe)
W Angle de pointe (par défaut: 180°)
R Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
I Diamètre de taraudage
J Profondeur du filet
K Attaque de filet
F Pas du filet
V Filet à gauche ou à droite (par défaut: 0)
 0 : filet à droite
 1 : filet à gauche
A Angle, correspond à la position du perçage (par défaut: 0)
 A=0°: Face frontale
 A=180°: Face arrière
O Diamètre de centrage
 Programmez G49 dans la section PIECE FINIE, et non
pas dans CONT. AUX., FRONT ou FACE ARR..
 Usinez le perçage G49 avec G71..G74.
