Motif linéaire sur l'enveloppe G411-Géo

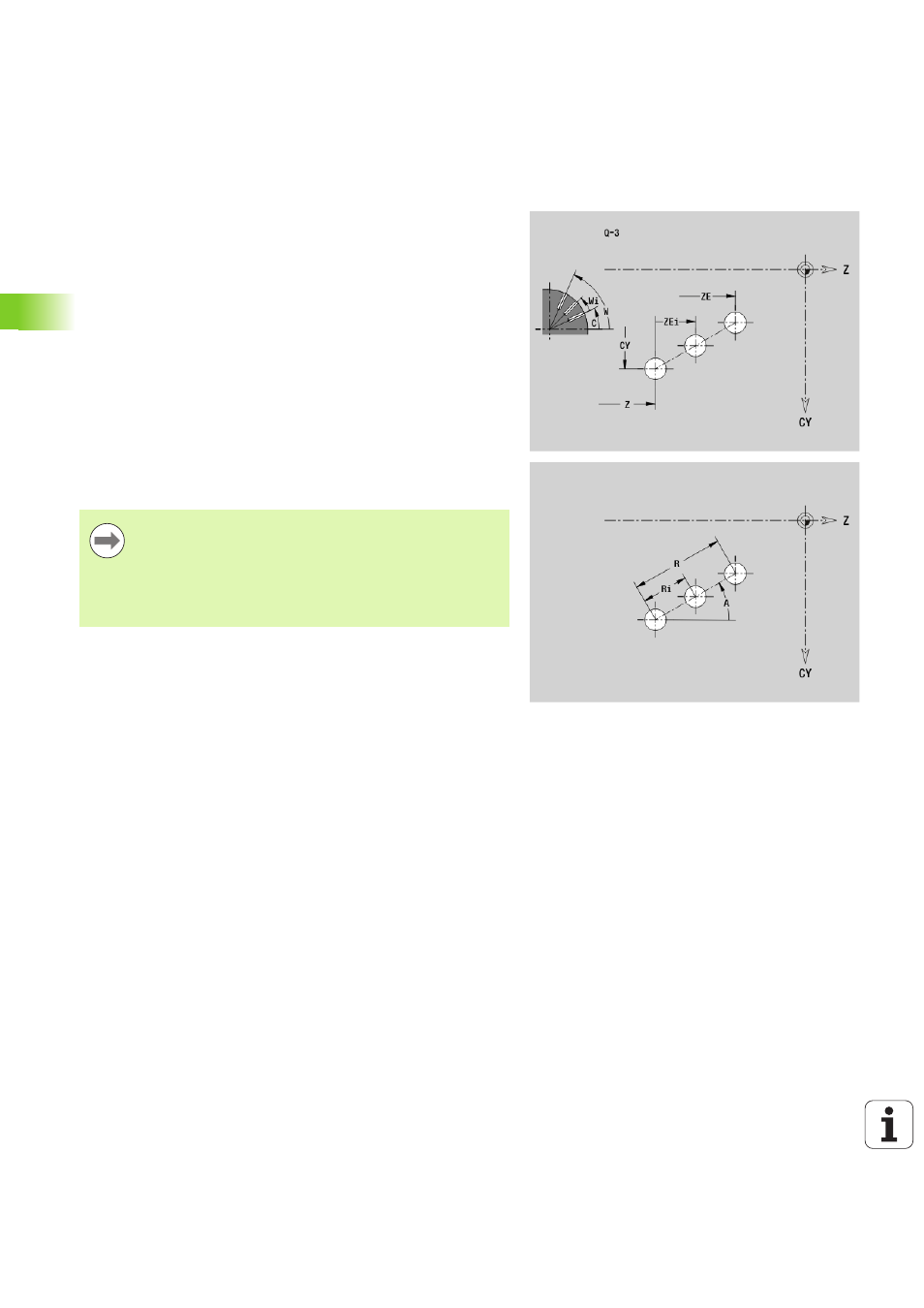

La fonction G411 définit un motif linéaire de perçages ou de figures
sur l'enveloppe. G411 agit sur le perçage/la figure défini(e) dans la
séquence suivante (G310.0.315, G317).
Paramètres
Q
Nombre de figures (par défaut: 1)
Z Point initial
C Point initial (angle initial)
CY Point de départ en "cote linéaire" ; référence: Développé avec
"diamètre de référence"
ZE Point final
ZEi Distance entre les figures dans le sens Z
W Point final (angle final)
Wi Distance angulaire entre les figures
A Angle avec l'axe Z; (par défaut: 0)
R Longueur totale du motif
Ri Distance entre les figures (distance motif)
 Si vous programmez "Q, Z et C", les perçages/figures
seront réparti(e)s régulièrement sur le périmètre.
 Programmez le perçage/la figure dans la séquence
suivante, sans le centre.
 Le cycle de fraisage appelle le perçage/la figure dans la
séquence suivante, et non pas la définition du motif.
