3.3 Units – F
raisag
e
, ax
e Y
Unit "Ebavurage plan YZ"

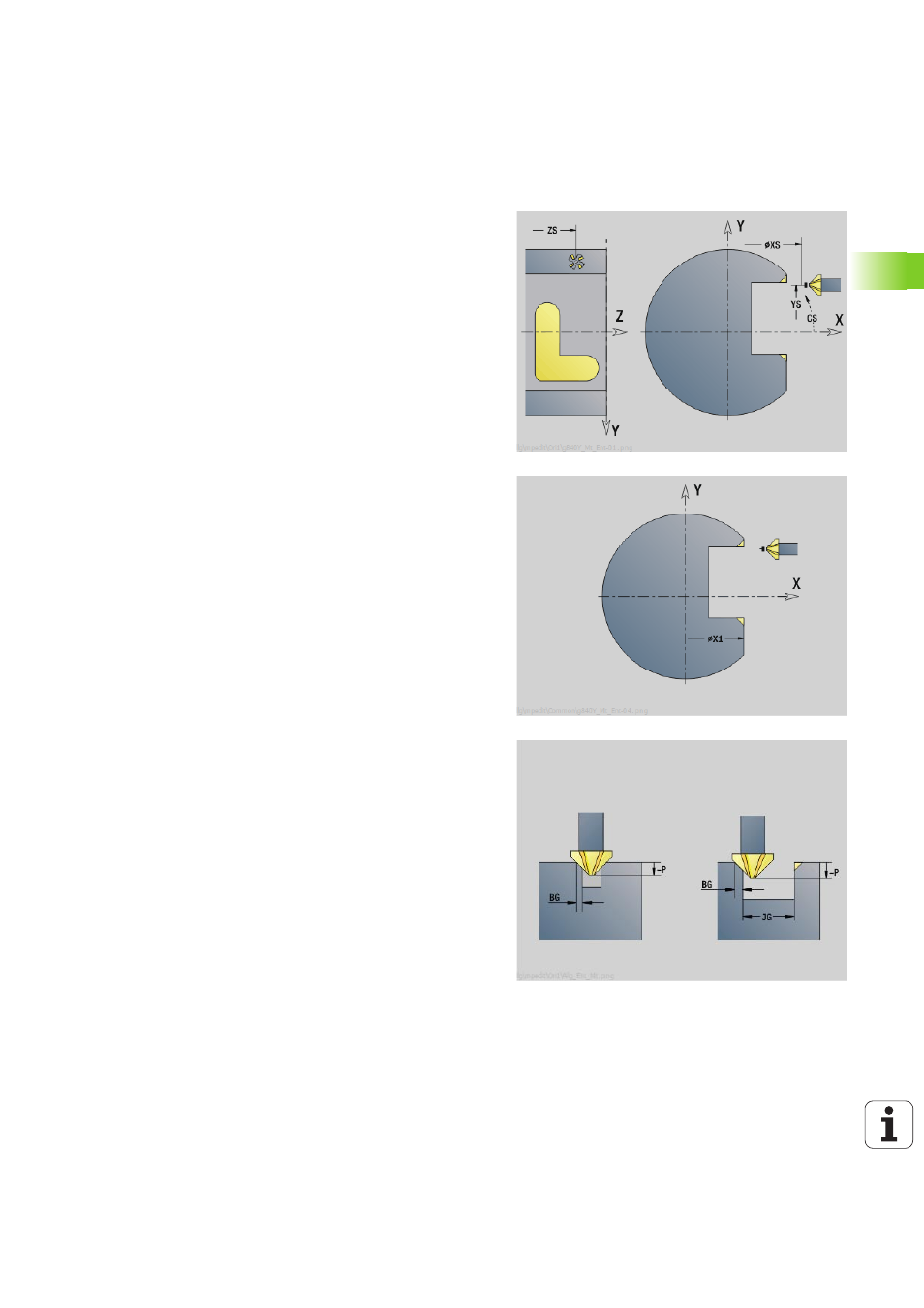

L'Unit ébavure le contour défini avec ICP dans le plan YZ.
Nom de l'unit : G840_EBA_Y_ENVEL / cycle : G840 (voir page 368)
Accès à la base de données technologiques :
 Type d'usinage : ébavurage
 Paramètres variables : F, S
Paramètres du formulaire Contour
FK
voir page 62
NS Numéro de séquence initial du contour
NE No séqu. finale contour
X1 Bord supérieur de fraisage (cote au diamètre)
Paramètres du formulaire Cycle
JK
Lieu de fraisage
 JK=0: sur le contour
 JK=1, contour fermé: à l'intérieur du contour
 JK=1, contour ouvert: à gauche du contour
 JK=2, contour fermé: à l'extérieur du contour
 JK=2, contour ouvert: à droite du contour
 JK=3 en fonction de H et MD
H Sens d'usinage
 0 : en opposition
 1 : en avalant
BG Largeur du chanfrein
JG Diamètre de pré-usinage.
P Profondeur de plongée (en négatif)
K Surépaisseur parallèle au contour
R Rayon d'approche
FZ Avance plongée
E Avance réduite
RB Plan de retrait
Autres formulaires : voir page 60
