HEIDENHAIN MANUALplus 620, CNC PILOT 640 153
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

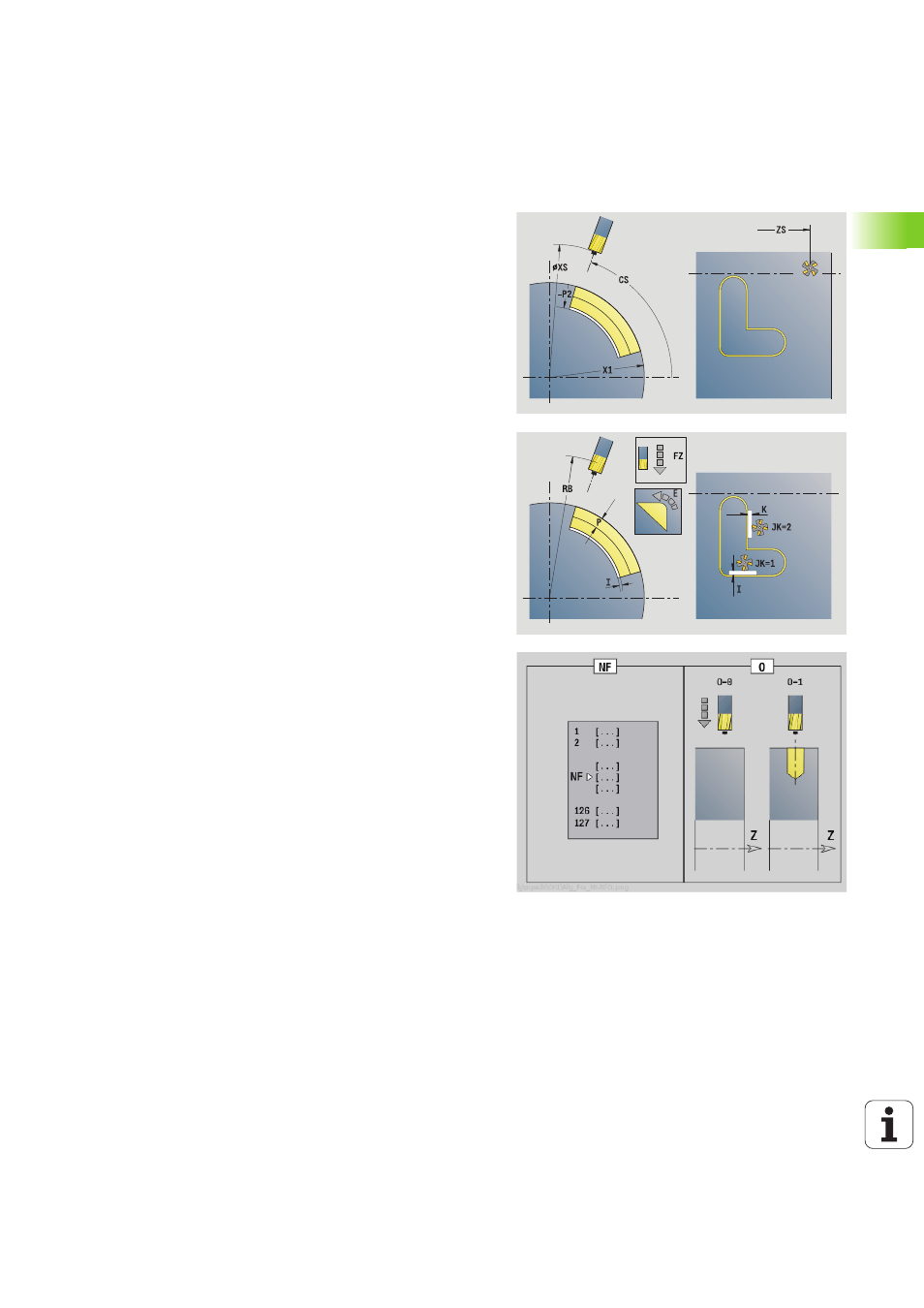

Unit "Fraisage Contour ICP, Enveloppe"
L'Unit usine le contour défini avec ICP sur l'enveloppe.
Nom de l'unit : G840_Con_C_Envel / cycle : G840 (voir page 364)
Accès à la base de données technologiques :
 Type d'usinage : fraisage finition
 Paramètres variables : F, S, FZ, P
Formulaire Contour
FK
voir page 62
NS Numéro de séquence initial du contour
NE N° séqu. finale contour
X1 Bord supérieur de fraisage (cote au diamètre)
P2 Profondeur du contour (cote de rayon)
Formulaire cycle
JK
Lieu de fraisage
 0 : sur le contour
 1, contour fermé: à l'intérieur du contour
 1, contour ouvert: à gauche du contour
 2, contour fermé: à l'extérieur du contour
 2, contour ouvert: à droite du contour
 3: dépend de H et MD
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
FZ Avance plongée
E Avance réduite
R Rayon d'approche
O Comportement de plongée
 0: droite – Le cycle déplace l'outil au point initial, plonge
en avance travail et fraise le contour.
 1: dans l'avant-trou – Le cycle positionne l'outil au-
dessus de la position de pré-perçage, plonge et fraise le
contour.
NF Marque de position (seulement quand O=1)
RB Plan de retrait (cote de diamètre)
Autres formulaires : voir page 60
