82 Units smart.Turn
2.4 Units – P
e
rçag
e au centr
e

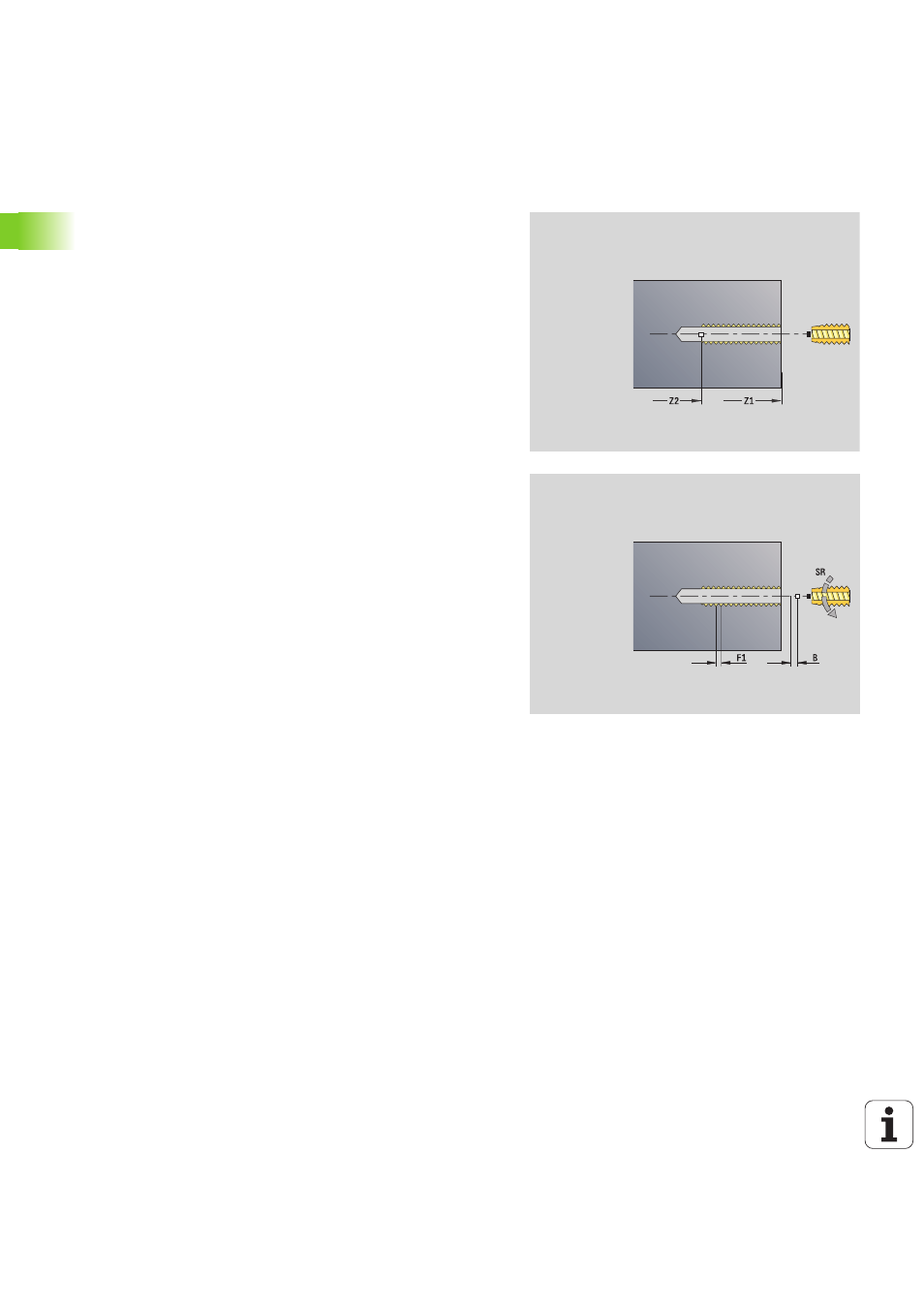

Unit "Taraudage au centre"
L'Unit usine des taraudages axiaux avec des outils fixes.
Nom de l'unit : G73_CENTR / cycle : G73 (voir page 331)
Longueur d'extraction L : utilisez ce paramètre pour les pinces de
serrage avec compensation de longueur. Le cycle se base sur la
profondeur du filet, le pas programmé et la "longueur d'extraction"
pour calculer un nouveau pas nominal. Le pas nominal est légèrement
inférieur au pas du taraud. Au moment de réaliser le filet, le taraud est
extrait du mandrin de serrage, de la "longueur d'extraction". Ce
procédé vous permet d'augmenter la durée de vie des tarauds.
Accès à la base de données technologiques :
 Type d'usinage : taraudage
 Paramètres variables: S
Formulaire cycle
Z1
Point de départ du perçage
Z2 Point final du perçage
NS Numéro de séquence initial du contour
X Point de départ du perçage (cote de diamètre) –
(plage : –2 mm < X < 2 mm ; par défaut : 0)
F1 Pas du filet
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
SP Profondeur brise-copeaux
SI Distance de retrait
Autres formulaires : voir page 60
