4.35 Fonctions G des commandes
antérieures
Les commandes décrites ci-après sont supportées de manière à
rendre compatibles les programmes CN issus des commandes
antérieures. HEIDENHAIN conseille de ne plus utiliser ces fonctions
pour les nouveaux programmes CN.
Définitions de contour dans la section Usinage
Dégagement G25
La fonction G25 génère un élément de forme Dégagement (DIN 509
E, DIN 509 F, DIN 76) que vous pouvez intégrer dans la description du

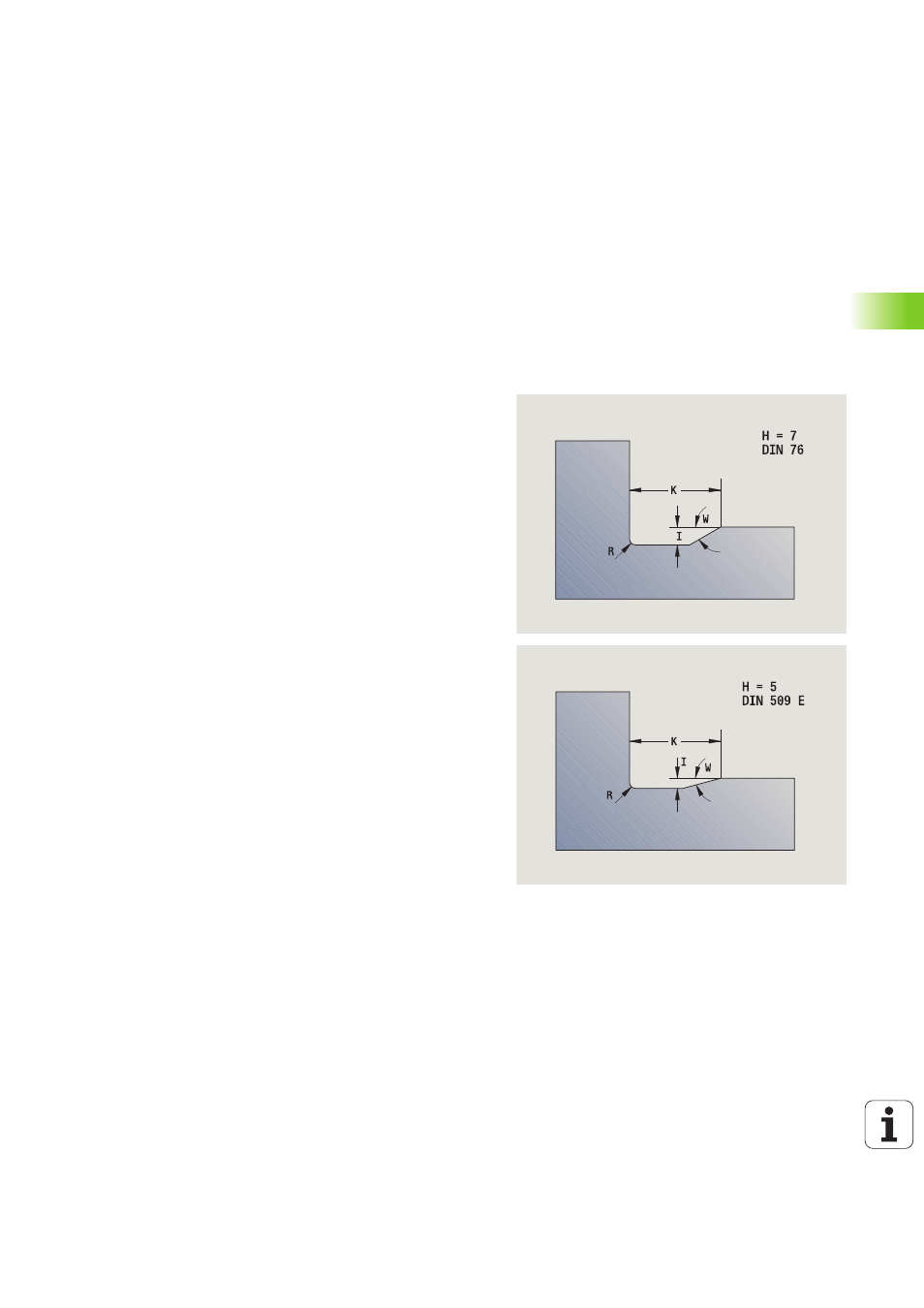

contour des cycles d'ébauche ou de finition. La figure d‘aide montre le
paramétrage du dégagement.
Sans indication de paramètre, la Commande numérique calcule les
valeurs suivantes à l'aide du diamètre ou du pas du filet issu du tableau
standard:
 DIN 509 E: I, K, W, R
 DIN 509 F: I, K, W, R, P, A
 DIN 76: I, K, W, R (à l'aide du pas du filet)
Paramètres
H
Type de dégagement (par défaut: 0)
 H=0, 5: DIN 509 E
 H=6: DIN 509 F
 H=7: DIN 76
I Profondeur du dégagement (par défaut: tableau standard)
K Largeur du dégagement (par défaut: tableau standard)
R Rayon du dégagement (par défaut : tableau standard)
P Profondeur transversale (par défaut: tableau standard)
W Angle du dégagement (par défaut : tableau standard)
A Angle transversal (par défaut : tableau standard)
FP Pas du filet - aucune donnée : il est calculé en fonction du
diamètre du filetage
U Surépaisseur de finition (par défaut: 0)
E Avance réduite pour l'usinage du dégagement (par défaut:
Avance active)
