HEIDENHAIN MANUALplus 620, CNC PILOT 640 67
2.2 Units – Ebauc
he
2.2 Units – Ebauche

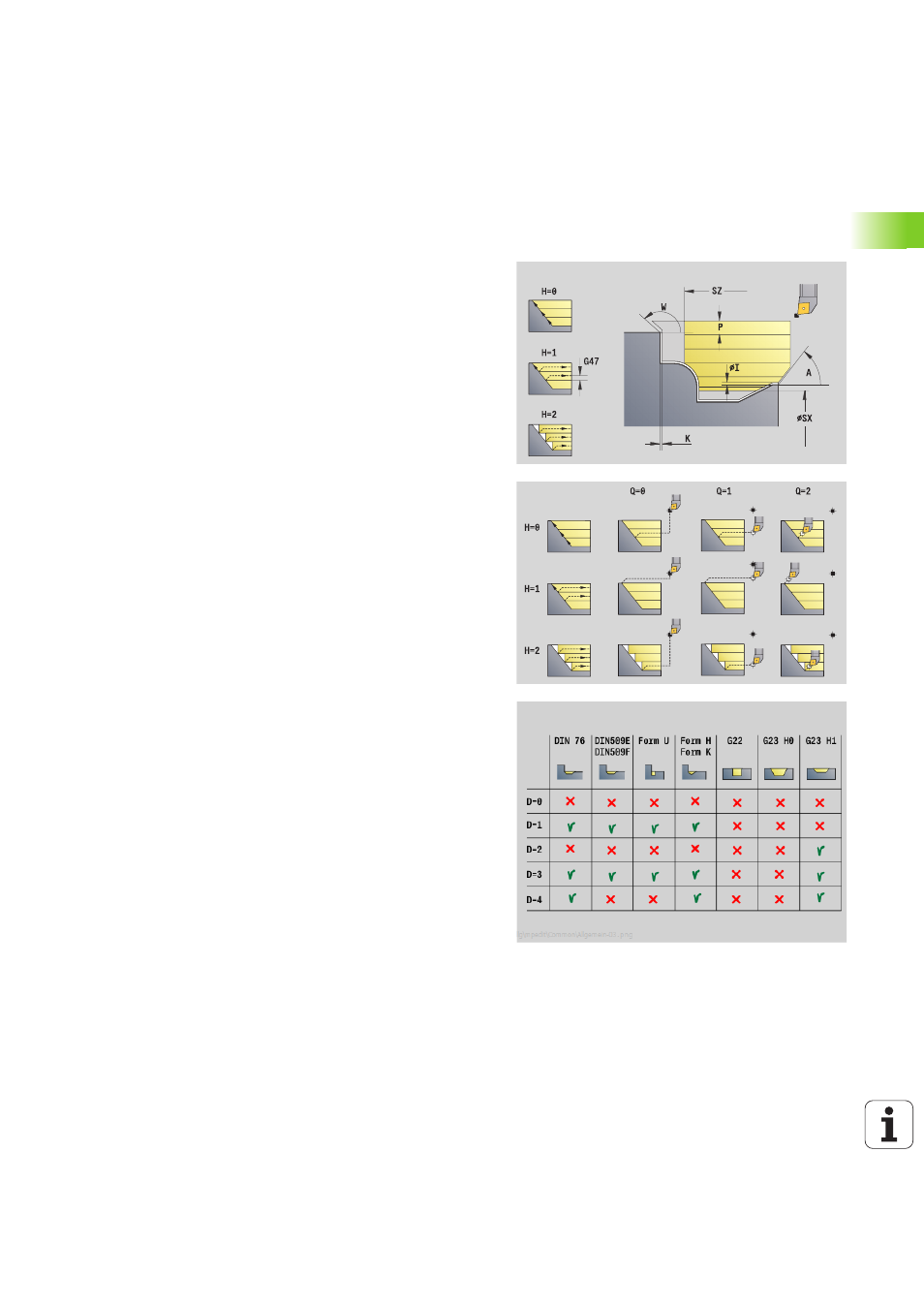

Unit "Ebauche longitudinale ICP"
L'Unit usine le contour décrit dans la section Pièce finie de "NS à NE".
Si un contour auxiliaire est indiqué dans FK, celui-ci sera utilisé.
Nom d'unit : G810_ICP / cycle : G810 (voir page 274)
Accès à la base de données technologiques :
 Type d'usinage : ébauche
 Paramètres variables : F, S, E, P
Formulaire Contour : voir page 62
Formulaire cycle
I, K
Surépaisseur dans le sens X, Z (I: cote de diamètre)
P Plongée max.
E Comportement de plongée
 E=0: Ne pas usiner les contours plongeants
 E\>0: avance de plongée pour l'usinage des éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
 Aucune indication : l'avance de plongée est réduite – au
maximum de 50% – lors de l'usinage d'éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
SX, SZ Limitation de coupe (SX: cote au diamètre) – (par défaut:
Pas de limitation de coupe)
A Angle d'approche (référence: Axe Z) – (par défaut:
Parallèle à l'axe Z)
W Angle de sortie (référence: Axe Z) – (par défaut:
Orthogonal à l'axe Z)
Q Mode de dégagement en fin de cycle
 0: Retour au point initial (d'abord sens X, puis Z)
 1: Positionne l'outil devant le contour fini
 2: Relève l'outil à la distance de sécurité et arrête
H Lissage du contour
 0 : après chaque passe le long du contour (dans la limite
de la passe)
 1 : après la dernière passe (contour entier) ; dégager
l'outil à 45°
 2 : pas de lissage du contour ; dégager l'outil à 45°
D Masquer les éléments (voir figure)
U Lignes de coupe sur les éléments horizontaux :
 0: Non (répartition homogène des lignes de coupe)
 1: Oui (le cas échéant, répartition non homogène des
lignes de coupe)
O Masquer la contre-dépouille
 0: les contre-dépouilles sont usinées
 1: les contre-dépouilles ne sont pas usinées
Autres formulaires : voir page 60
