406 Programmation DIN
4.29 A
u
tr
es f
o
nctions G

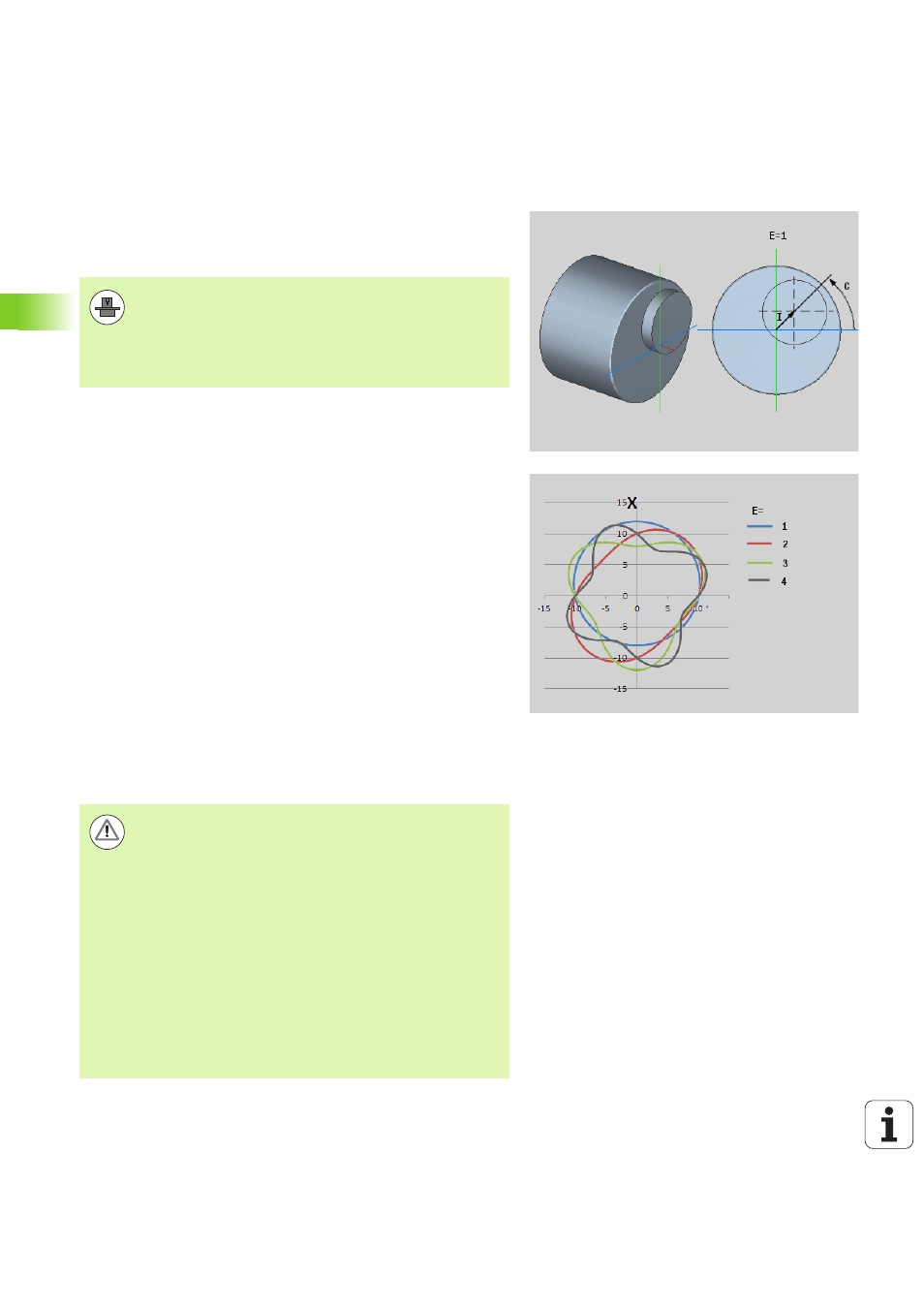

Faux rond X G727
La fonction G727 vous permet de créer des polygones elliptiques.
Les contours de tournage se programment avec des cycles de
tournage distincts.
La machine et la commande doivent avoir été préparées
par le constructeur de la machine. Consultez le manuel de
votre machine.
Condition requise :
 Option de logiciel Synchronizing Functions
Paramètres
H Activer le couplage
 H=0: désactiver le couplage
 H=1: activer le couplage
Q Broche de référence : numéro de la broche couplée avec
l'axe X (dépendant de la machine)
I Course X +/- : la moitié du mouvement superposé en X
(cote du rayon)
C Position C à Start Z : angle d'axe C de la course X
F Avance rapide max. : avance rapide admissible pour l'axe
avec couplage activé
E Facteur de forme : nombre de courses X en une rotation
broche
Z Start Z : valeur de référence pour le paramètre C
W Delta C [°/mm Z] : différence de l'angle d'axe C par rapport
à une course de 1 mm sur l'axe Z
Remarques pour la programmation :
 Si vous utilisez des cycles de tournage qui se rapportent
à la description de la pièce brute, programmez la pièce
brute en tenant compte de la valeur du désalignement
en plus de la cote du rayon.
 Si vous utilisez des cycles de tournage qui ne se réfèrent
pas à la description de la pièce brute, programmez le
point initial en tenant compte de la valeur du
désalignement en plus de la cote du rayon.
 Si vous augmentez la valeur du désalignement, réduisez
la vitesse de rotation de la broche.
 Si vous augmentez la valeur du désalignement, réduisez
la vitesse d'avance maximale F.
 Pour activer et désactiver le couplage, utilisez chaque
fois les mêmes valeurs au paramètre Q.
