188 Units Smart.Turn pour l' axe Y
3.3 Units – F
raisag
e
, ax
e Y

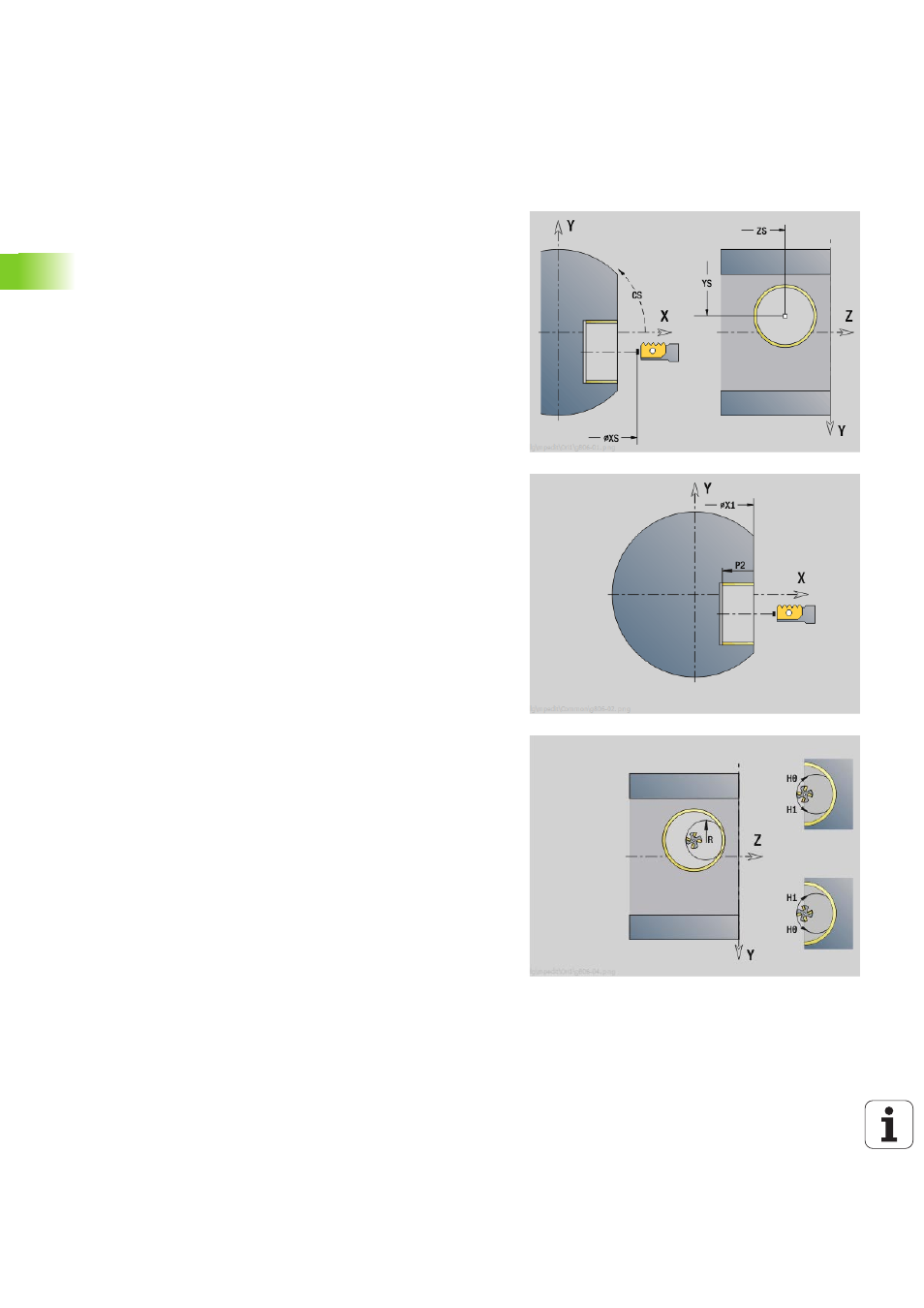

Unit "Fraisage de filet plan YZ"
L'Unit fraise un filet à une position existante dans le plan YZ.
Nom de l'unit : G806_FILET_Y_ENVEL / cycle : G806 (voir page 544)
Accès à la base de données technologiques :
 Type d'usinage : finition de fraisage
 Paramètres variables : F, S
Paramètres du formulaire "Position"
APP
Approche voir page 65
CS Position initiale C
X1 Point de départ du perçage
P2 Profondeur du filet
I Diamètre de taraudage
F1 Pas du filet
Paramètres du formulaire Cycle
J
Sens du filet:
 0 : filet à droite
 1 : filet à gauche
H Sens d'usinage
 0 : en opposition
 1 : en avalant
V Méthode de fraisage
 0: le filetage est usiné avec une hélice de 360°
 1 : le filetage est usiné avec plusieurs hélices (outil
monodent)
R Rayon d'approche
Autres formulaires : voir page 60
